El CRS 355 de Sicflux es un equipo de ventilación con recuperación de energía térmica, desarrollado para renovar el aire en ambientes que requieren altos caudales de impulsión y extracción.
El equipo realiza dos funciones simultáneamente: extrae el aire interior e impulsa aire nuevo del exterior. Durante este proceso, los flujos de aire atraviesan una celda de recuperación térmica con papel Enthalpy, que transfiere parte de la energía térmica y la humedad entre ambos flujos, contribuyendo a reducir las pérdidas energéticas asociadas a la renovación del aire.
Los modelos CRS 355 – 1700 y CRS 355 – 2300 cuentan con conexiones para conductos de 355 × 355 mm y responden a diferentes necesidades de ventilación, con caudales nominales de extracción de hasta 2.239 m³/h.
Su construcción robusta, el aislamiento térmico y el acceso facilitado a los filtros hacen del CRS 355 una solución para proyectos que buscan eficiencia energética y renovación continua del aire.
Sobre el Producto
Características Principales
- Doble funcionamiento: impulsa aire nuevo del exterior y extrae el aire interior simultáneamente.
- Recuperación térmica: eficiencia de recuperación térmica del 68%.
- Recuperación de humedad: eficiencia de recuperación de humedad del 65%.
- Eficiencia energética: aprovecha parte de la energía térmica de los flujos de aire, reduciendo las pérdidas asociadas a la renovación.
- Altos caudales: caudal nominal de extracción de hasta 2.239 m³/h y de impulsión de hasta 2.017 m³/h, según el modelo.
- Filtración del aire: filtro G3 en la extracción y G4/M5 en la impulsión.
- Mantenimiento simplificado: acceso facilitado a los filtros.
- Construcción robusta: estructura fabricada en chapa galvanizada.
- Motor con rodamientos: diseñado para ofrecer durabilidad y un funcionamiento confiable.
- Aislamiento térmico: polietileno expandido de baja densidad (PEBD), de celdas cerradas, laminado conjuntamente con una película de aluminio.
- Protección: IPX4, con resistencia a salpicaduras de agua.
- Clase de protección eléctrica: Clase I, con necesidad de puesta a tierra.
- Alimentación eléctrica: monofásica, 220 V.
Beneficios
Reducción de las pérdidas térmicas
La recuperación de energía entre los flujos de aire contribuye a reducir los intercambios térmicos con el exterior y la carga de los sistemas de climatización.
Eficiencia energética
El aprovechamiento de la energía térmica del aire extraído contribuye a reducir la demanda de calefacción o refrigeración del aire impulsado.
Renovación continua del aire
La extracción del aire interior y la impulsión de aire nuevo del exterior favorecen la renovación del aire en ambientes con altas demandas de ventilación.
Mantenimiento práctico
El acceso facilitado a los filtros ayuda a simplificar los procedimientos de inspección y mantenimiento.
Especificaciones Técnicas

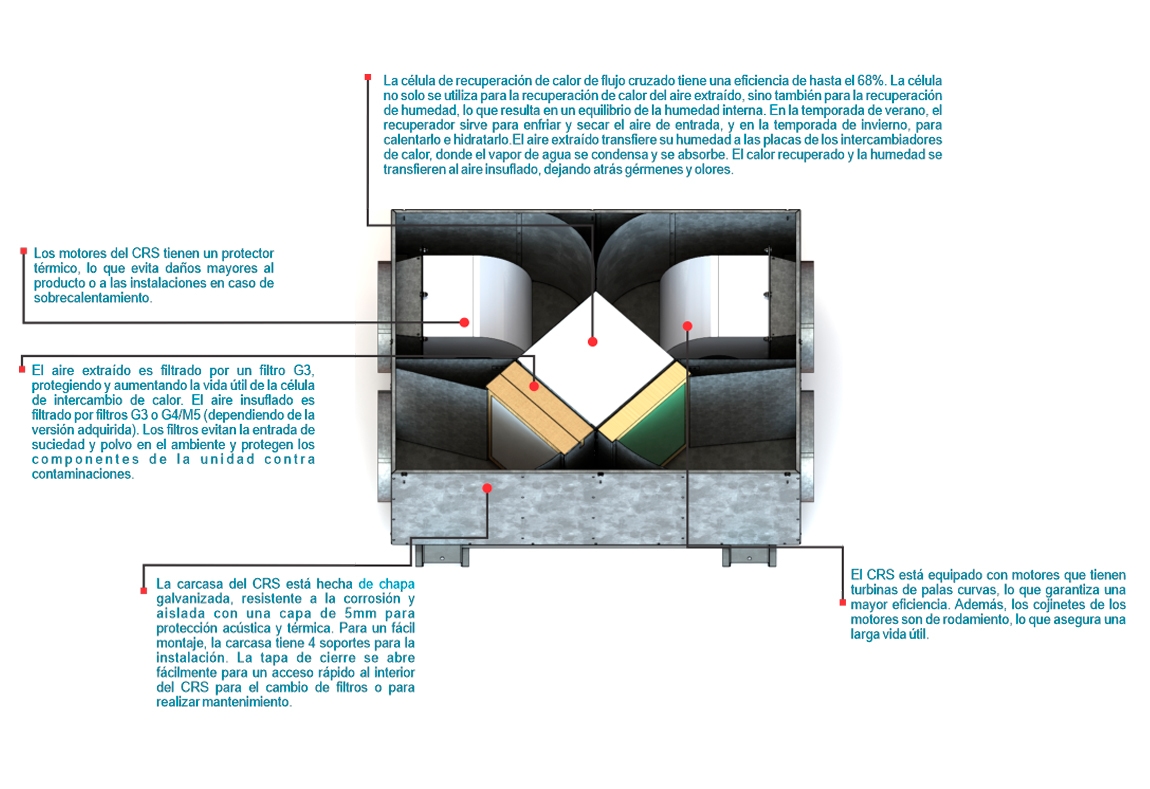

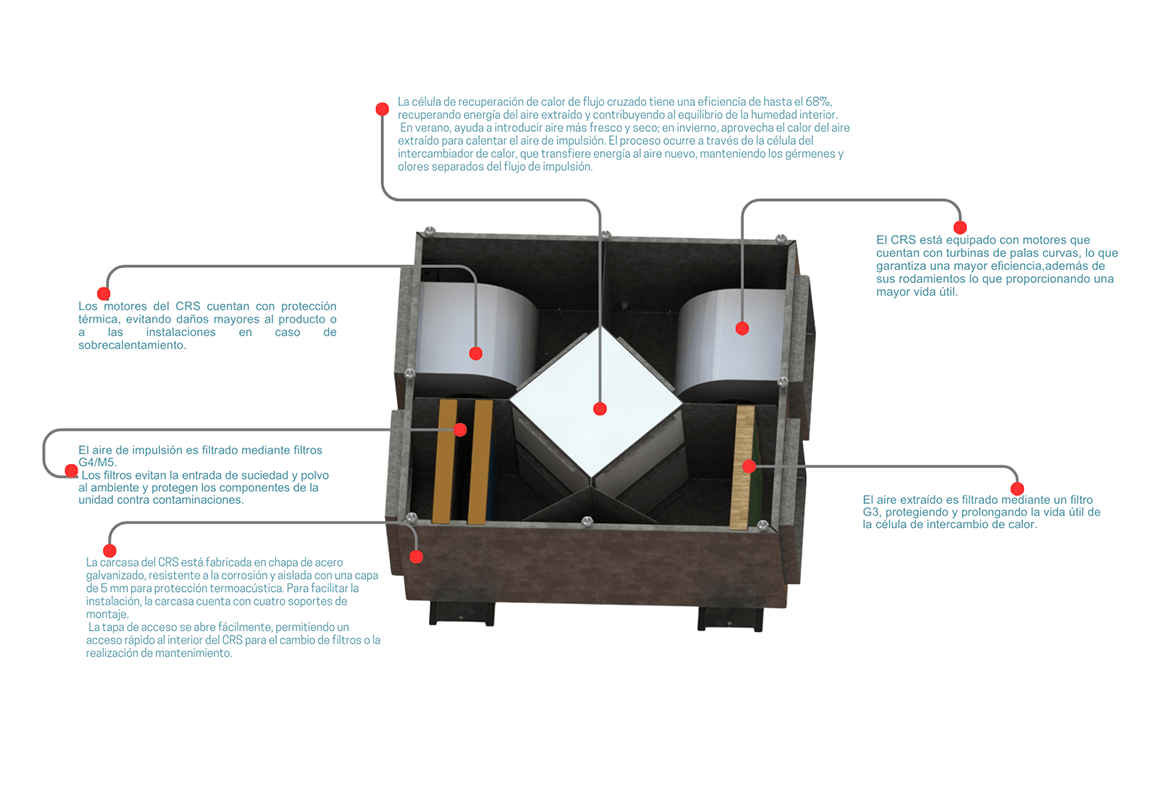

Lógica de funcionamiento
1. Extracción del aire interior
El aire del ambiente es conducido por el equipo, pasa por el filtro G3 y atraviesa la celda de recuperación térmica. Durante este recorrido, parte de su energía térmica y humedad se transfiere al material recuperador. A continuación, el aire es expulsado al exterior.
2. Impulsión de aire nuevo
El aire exterior es conducido por el equipo y pasa por el filtro G4/M5. Luego, atraviesa la celda recuperadora, donde se produce la transferencia de energía térmica y humedad entre los flujos, antes de ser impulsado al ambiente.
3. Recuperación de energía térmica
Los flujos de aire atraviesan canales separados de la celda de recuperación, lo que permite transferir energía térmica y humedad sin que se mezclen directamente. Este proceso contribuye a reducir las pérdidas energéticas asociadas a la renovación del aire.
| Especificaciones Técnicas | MODELO | |||
|---|---|---|---|---|
| 355 – 1700 | 355 – 2300 | |||
| Caudal máximo | m³/h | Extracción | 1678 | 2239 |
| Insuflamento | 1517 | 2017 | ||
| CFM | Extracción | 987 | 1317 | |
| Insuflamento | 892 | 1186 | ||
| Presión máxima [mmCA] | Extracción | 51 | 80 | |
| Insuflamento | 50 | 81 | ||
| Frecuencia [Hz] | 50/60 | |||
| Tensión monofásica [V] | 220V | |||
| Potencia total absorbida [W] | 1076 | 785 | ||
| Nivel de presión sonora [dB(A)] | 61 | 66 | ||
| Conexión para conducto [mm] | 355×355 | |||
| Peso [kg] | 118 | 123 | ||
| Material de aislamiento | Polietileno expandido de baja densidad – celdas cerradas / PEBD laminado conjuntamente con película de aluminio | |||
| Filtro de extracción | G3 | |||
| Filtro de impulsión | G4/M5 | |||
| Eficiencia de recuperación térmica | 68 % | |||
| Eficiencia de recuperación de humedad | 65 % | |||
| Modo de recuperación y material | Flujo cruzado con papel Enthalpy | |||
Modelos
| MODELO | Dimensiones (mm) | ||
|---|---|---|---|
| A | B | C | |
| CRS 355 – 1700 | 1100 | 976 | 460 |
| CRS 355 – 2300 | 1308 | 1038 | 557 |
