Los extractores de la línea INLINE fueron especialmente diseñados para integrarse directamente en conductos existentes, proporcionando el refuerzo de caudal ideal para extractores compactos o para ambientes que requieren niveles mínimos de ruido.
Instalados discretamente dentro del falso techo —manteniendo visible únicamente la rejilla de captación de aire—, combinan estética, discreción y eficiencia. Su diseño incluye un soporte integrado y un sistema de acoplamiento rápido al conducto, haciendo que el proceso de instalación y mantenimiento sea extremadamente sencillo.
Sobre el producto
Características Principales
- Instalación Práctica: Soporte de fijación integrado y acoplamiento rápido al conducto de extracción.
- Conexión de Conductos: Diseñado para conexión a conductos flexibles de hasta 3 metros de longitud.
- Funcionamiento Silencioso: Bajo nivel de ruido, ideal para instalaciones empotradas en falsos techos.
- Material de Alta Calidad: Fabricado en plástico ABS.
- Alta Durabilidad: Diseñado para una vida útil estimada de entre 50.000 y 80.000 horas (en buenas condiciones de instalación).
- Protección y Seguridad:
- Protector térmico del motor integrado.
- Protección IPX4 (resistencia a salpicaduras de agua).
- Aislamiento Clase II (doble aislamiento eléctrico, no requiere conexión a tierra).
- Certificación Oficial: Certificado por INMETRO (Portaria 371/2009).
- Garantía: 1 año.
Opcionales Disponibles
- Válvula Antirretorno: Impide el retorno de aire y malos olores cuando el extractor está apagado (para uso en conductos y accesorios en línea).
- Módulo Antimoho: Garantiza la renovación programada del aire cada 2, 4 o 6 horas.
- Módulo Silencius: Reduce el nivel de ruido hasta en un 70% después de 1 minuto de funcionamiento en el ambiente.
- Temporizador: Temporizador ajustable con opciones de 1, 5 o 10 minutos de funcionamiento continuo.

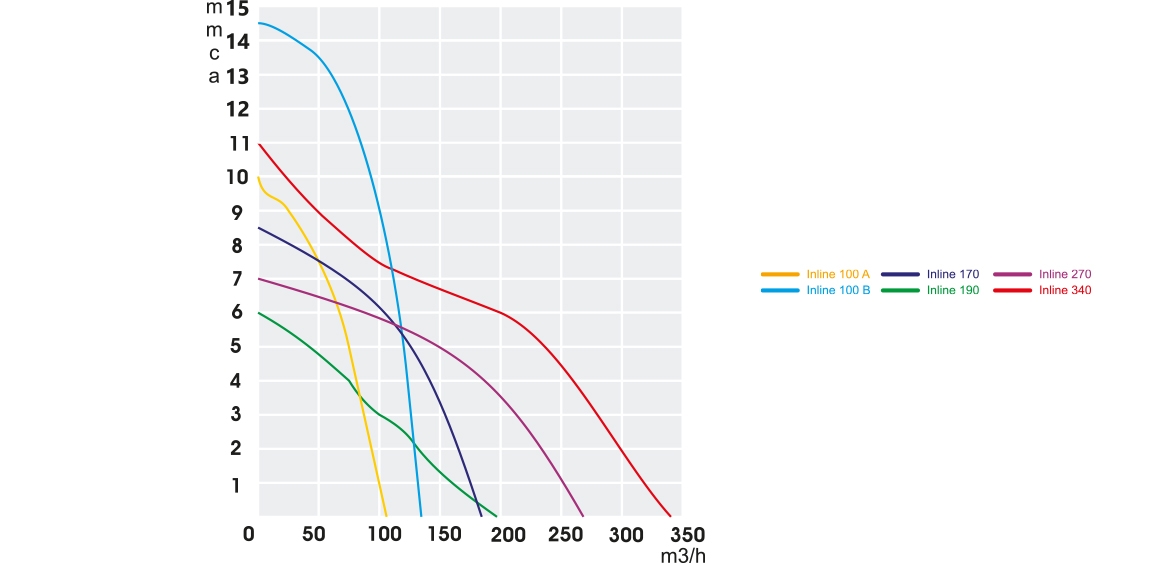

Especificaciones Técnicas
| INLINE | MODELO | |||||||
|---|---|---|---|---|---|---|---|---|
| 100 A | 100 B | 170 | 190 | 270 | 340 | |||
| Frecuencia [Hz] | 50 / 60 | |||||||
| Caudal Máximo | m³/h | 105 | 130 | 183 | 190 | 270 | 340 | |
| CFM | 61 | 76 | 100 | 111 | 159 | 200 | ||
| Presión Máxima | mmCA | 10 | 14,5 | 8,6 | 6 | 7 | 11 | |
| In. W.G | 0,394 | 0,571 | 0,339 | 0,236 | 0,275591 | 0,433 | ||
| Tensión Monofásica [V] | 127 / 220 | |||||||
| Potencia Total Absorbida [W] | 127 V | 24 | 26 | 33 | 26 | 37 | 52 | |
| 220 V | 17,774438 | 18,709934 | 26,193908 | 21,516424 | 28,064901 | 38,35537 | ||
| Nivel de Presión Sonora [dB] | 40 | 40 | 41,5 | 42 | 45 | 50 | ||
| Conducto [Pol] | 4″ | 4″ | 5″ | 6″ | 6″ | 6″ | ||
| Peso [kg] | Kg | 0,67 | 0,82 | 0,83 | 0,89 | 0,96 | 1,11 | |
| lbs | 1,48 | 1,8077884 | 1,8298346 | 1,9621118 | 2,1164352 | 2,45 | ||
** Especificaciones para 220 V/60 Hz. Nivel de presión sonora perceptible en el ambiente, medido a 3 m en campo libre, con conductos en la aspiración y descarga.

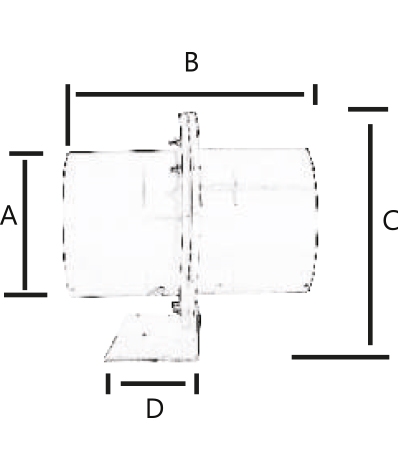

Modelos
| MODELO | Dimensional (mm) | |||
|---|---|---|---|---|
| A | B | C | D | |
| lnline 100A/ 100 B | 100 | 164 | 167 | 93 |
| lnline 170 | 124 | 170 | 204 | |
| lnline 190 / 270 / 340 | 145 | 189 | 182 | 50 |
