Gabinete de Ventilación
La línea FH con Filtro G4 fue desarrollada para sistemas de impulsión de aire que requieren un alto caudal y presión en equipos compactos y silenciosos. Está indicada para aplicaciones de ventilación y cuenta con un ventilador radial de accionamiento directo, que elimina la necesidad de poleas y correas.
Su estructura robusta de chapa galvanizada proporciona una mayor durabilidad. La caja eléctrica interna con acceso lateral facilita la instalación y el mantenimiento, mientras que el diseño permite el montaje en posición vertical u horizontal. Los equipos cuentan con protector térmico y funcionan a temperaturas de -40 °C a 65 °C.
Los datos de caudal y presión consideran la pérdida de carga de los filtros G4 a mitad de su vida útil.
Sobre el Producto
Características Principales
Diseño Constructivo
- Construcción robusta de chapa galvanizada, que proporciona una mayor durabilidad.
- Caja eléctrica interna con acceso lateral, que facilita la instalación y el mantenimiento.
- Instalación versátil, en posición vertical u horizontal.
- Protector térmico.
- Opción de modelo compatible con lámpara fotocatalítica, según la disponibilidad de la versión.
Funcionamiento
- Bajo consumo de energía.
- Funcionamiento silencioso.
- Alto caudal y alta presión, proporcionados por el motor radial.
Equipo
- Temperatura de funcionamiento: de -40 °C a 65 °C.
Modelos disponibles en tamaños de 100 a 400 mm.
Los modelos FH 250, FH 315, FH 355 y FH 400 cuentan con una boca de salida rectangular.
Curvas de Rendimiento
Los datos de caudal y presión ya consideran la pérdida de carga de los filtros G4 a mitad de su vida útil.
Models

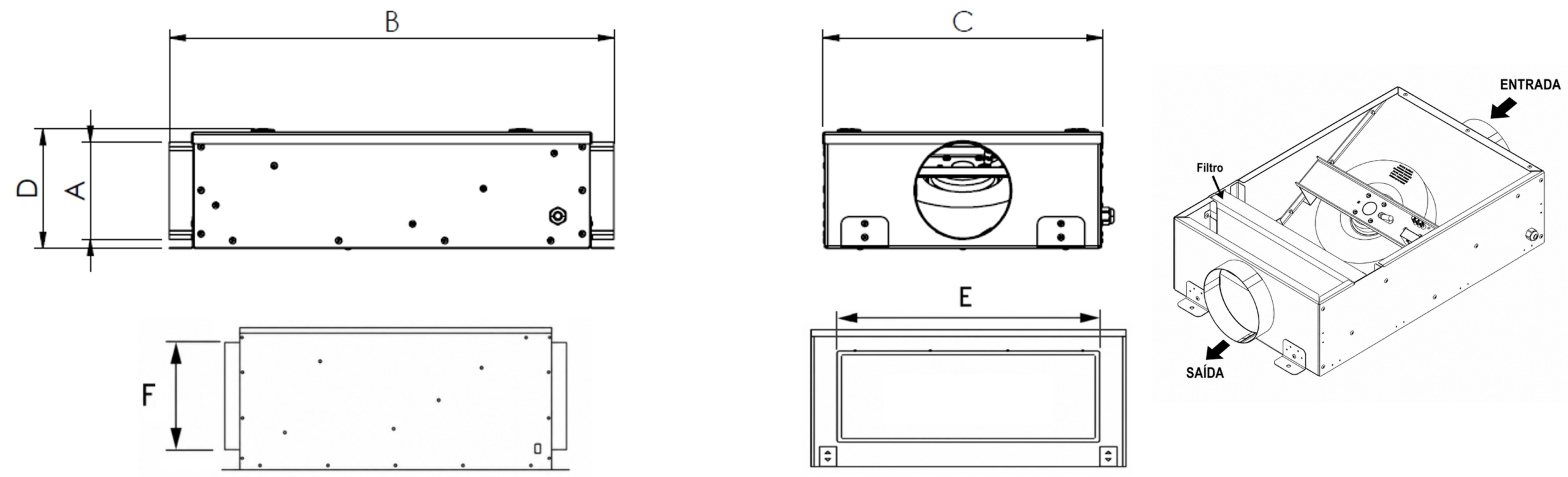

| DIMENSIONES (mm) | ||||||
|---|---|---|---|---|---|---|
| MODELO | A | B | C | D | E | F |
| FH 100 / 125 | 98/124 | 562 | 390 | 185 | — | — |
| FH 150 | 149 | 722 | 429 | 203 | — | — |
| FH 200 | 198 | 760 | 448 | 225 | — | — |
| FH 250 | — | 890 | 573 | 289 | 470 | 190 |
| FH 315 | — | 937 | 574 | 339 | 470 | 240 |
| FH 355 | — | 906 | 638 | 387 | 530 | 290 |
| FH 400 | — | 1087 | 720 | 425 | 590 | 320 |
