Gabinete de Ventilación
La línea FH con Filtros G4/F8 fue desarrollada para sistemas de impulsión de aire exterior que requieren alto caudal y presión en equipos compactos. Equipada con un ventilador radial de accionamiento directo, prescinde de poleas y correas, lo que contribuye a una instalación práctica y un mantenimiento simplificado.
Su construcción robusta en chapa galvanizada proporciona una mayor durabilidad. La caja eléctrica interna con acceso lateral facilita la instalación y el mantenimiento, mientras que el diseño permite el montaje en posición vertical u horizontal. Los equipos cuentan con protector térmico y funcionan a temperaturas de -40 °C a 65 °C.
Los datos de caudal y presión consideran la pérdida de carga de los filtros G4 + F8 a mitad de su vida útil.
Sobre el Producto
Características Principales
Diseño Constructivo
- Construcción robusta en chapa galvanizada, que proporciona una mayor durabilidad.
- Caja eléctrica interna con acceso lateral, que facilita la instalación y el mantenimiento.
- Instalación versátil, en posición vertical u horizontal.
- Protector térmico.
Funcionamiento
- Bajo consumo de energía.
- Funcionamiento silencioso.
- Alto caudal y alta presión, proporcionados por el motor radial.
Equipo
- Modelos disponibles en tamaños de 100 a 400 mm.
- Modelos FH 250, FH 315, FH 355 y FH 400 con boquilla rectangular.
- Opción con filtro F9 disponible en el sitio web, según lo indicado en la hoja de cálculo.
- Temperatura de funcionamiento: -40 °C a 65 °C.

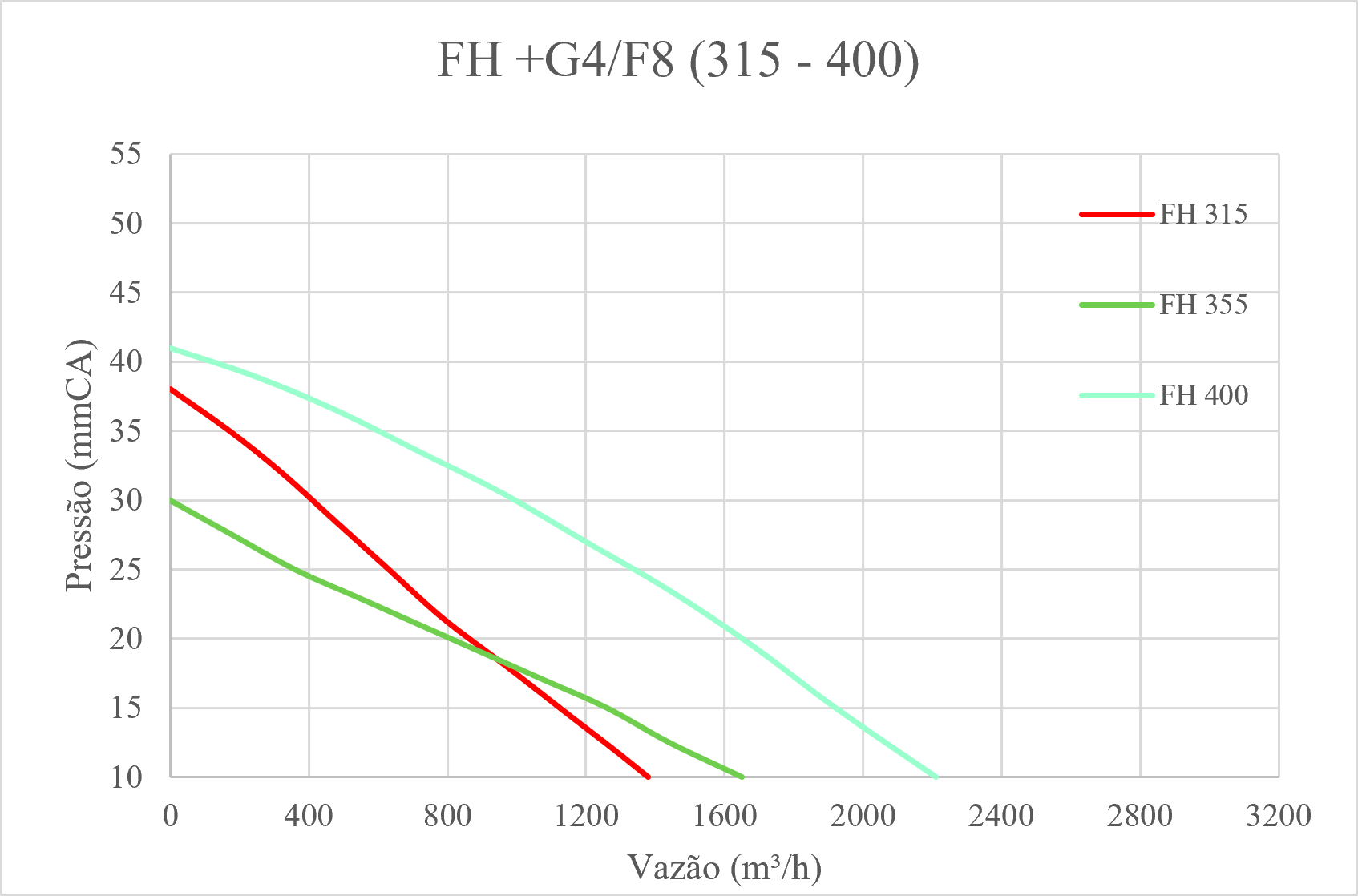

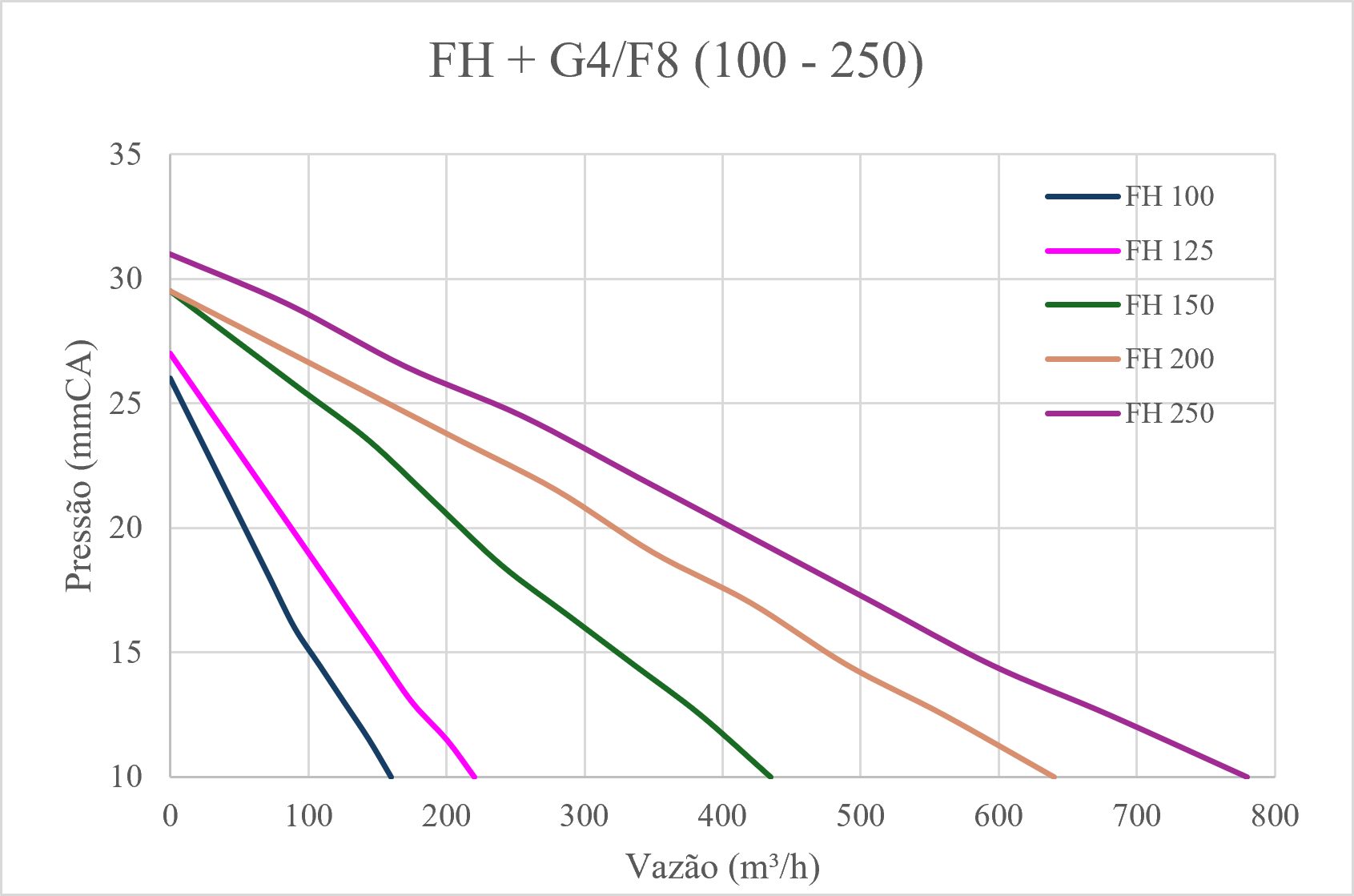

Curvas de Rendimiento
Dados de vazão e pressão já considerados com a perda de carga dos filtros G4 + F8 a meia vida
Modelos
| MODELO | DIMENSIONES (mm) – BOQUILLA REDONDA | |||||
|---|---|---|---|---|---|---|
| A | B | C | D | E | F | |
| FH 100 / 125 | 98/124 | 562 | 390 | 185 | — | — |
| FH 150 | 148 | 722 | 429 | 203 | — | — |
| FH 200 | 198 | 714 | 448 | 225 | — | — |
| FH 250 | — | 890 | 573 | 289 | 470 | 190 |
| FH 315 | — | 937 | 574 | 339 | 470 | 240 |
| FH 355 | —- | 906 | 638 | 387 | 530 | 290 |
| FH 400 | —- | 1087 | 720 | 425 | 590 | 320 |
