Conozca la línea Sonora, extractores axiales compactos diseñados para garantizar una extracción eficiente en ambientes que requieren largas horas de funcionamiento.
Líder en ventas en Brasil desde 2015, la línea es reconocida por su eficiencia en la extracción de aire en baños, combinando un funcionamiento ultrasilencioso con un diseño redondeado patentado.
Ideal para la renovación del aire en aseos, baños, salas, vestidores, oficinas y consultorios, la línea Sonora ofrece una solución confiable y de alta durabilidad para mantener una excelente calidad del aire interior.
Destacados de Instalación
Con el innovador Sistema FixAR, no es necesario utilizar tacos ni tornillos para fijar el producto en falsos techos. Instalación simple, fácil y rápida, que además facilita los futuros trabajos de mantenimiento. ¡Nunca fue tan fácil instalar un extractor compacto!
Equipado con Amortiguadores Antivibración, reduce la transmisión de vibraciones y proporciona soporte al motor, garantizando un nivel de ruido extremadamente bajo (27 dBA).
Sobre el producto
Características Principales:
- Diseño Exclusivo: Diseño circular patentado y elegante.
- Ultra Silencioso (27 dBA): Amortiguadores antivibración integrados para un nivel de ruido mínimo.
- Innovador Sistema FixAR: Facilita la instalación sin necesidad de utilizar tacos ni tornillos en falsos techos.
- Instalación Versátil: Para instalación en pared y techo, con conexión a conductos flexibles de hasta 3 metros de longitud.
- Motor de Alta Durabilidad: Rodamientos con una vida útil estimada de entre 30.000 y 50.000 horas (en buenas condiciones de instalación) y 5 años de garantía.
- Seguridad Reforzada: Fabricado en plástico ABS resistente a la radiación UV.
- Protecciones Eléctricas: Protector térmico en el motor, grado de protección IPX4 (resistente a salpicaduras) y Clase II de aislamiento (doble aislamiento, no requiere conexión a tierra).
- Certificación Oficial: Certificado por INMETRO (Portaria 371/2009).
- Componentes Incluidos de Fábrica: Válvula antirretorno integrada y amortiguadores antivibración.
Opcionales Disponibles
- Kit de Instalación: Incluye 25 cm de conducto flexible y rejilla de cierre automático.
- Válvula Antirretorno para Línea: Para uso en conductos y/o accesorios de productos en línea (Maxx/ACI/FH/CRS).
- Módulo Antimoho: Garantiza la renovación de aire programada cada 2, 4 o 6 horas.
- Módulo Silencius: Reduce el nivel de ruido hasta en un 70% después de 1 minuto de funcionamiento en el ambiente.
- Temporizador: Temporizador con opciones de 1, 5 o 10 minutos de funcionamiento continuo.
- Multitimer 3X: Permite controlar el extractor mediante hasta tres interruptores independientes.
Información Importante para la Instalación
Uso de conducto flexible: No es posible conectar directamente un conducto de PVC de 100 mm a la descarga del extractor Sonora. Es necesario utilizar un conducto flexible (de hasta 3 m) para garantizar una conexión adecuada.
Precauciones durante la manipulación:
- Cables de alimentación eléctrica: Al posicionar o fijar el equipo en el falso techo, evite sostener el extractor por los cables de alimentación para no dañar las conexiones internas.
- Hélice del extractor: No presione el centro de la hélice durante la instalación, ya que esto puede dañar el acoplamiento del motor y provocar una pérdida de rendimiento.
Especificaciones Técnicas
Especificaciones técnicas para 230 V 50 / 60 Hz.
| SONORA | MODELO | |||||
|---|---|---|---|---|---|---|
| 10 | 11 | 14 | 18 | |||
| Frecuencia | 50 Hz | |||||

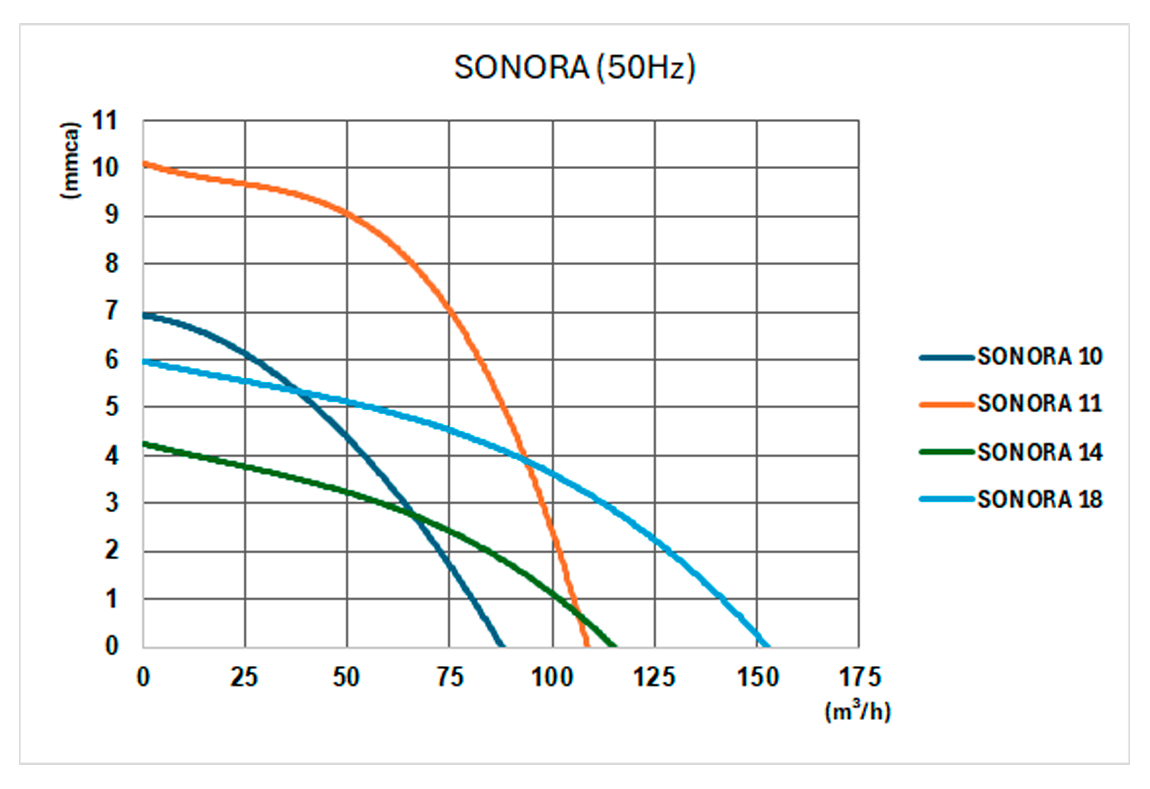

| Caudal Máximo | m³/h | 87 | 108 | 115 | 152 | |
| CFM | 51 | 64 | 68 | 89 | ||
| Presión Máxima | mmCA | 6,9 | 10,1 | 4,2 | 6 | |
| In. W.C | 0,272 | 0,398 | 0,165 | 0,236 | ||
| Frecuencia | 60 Hz | 10 | 11 | 14 | 18 | |

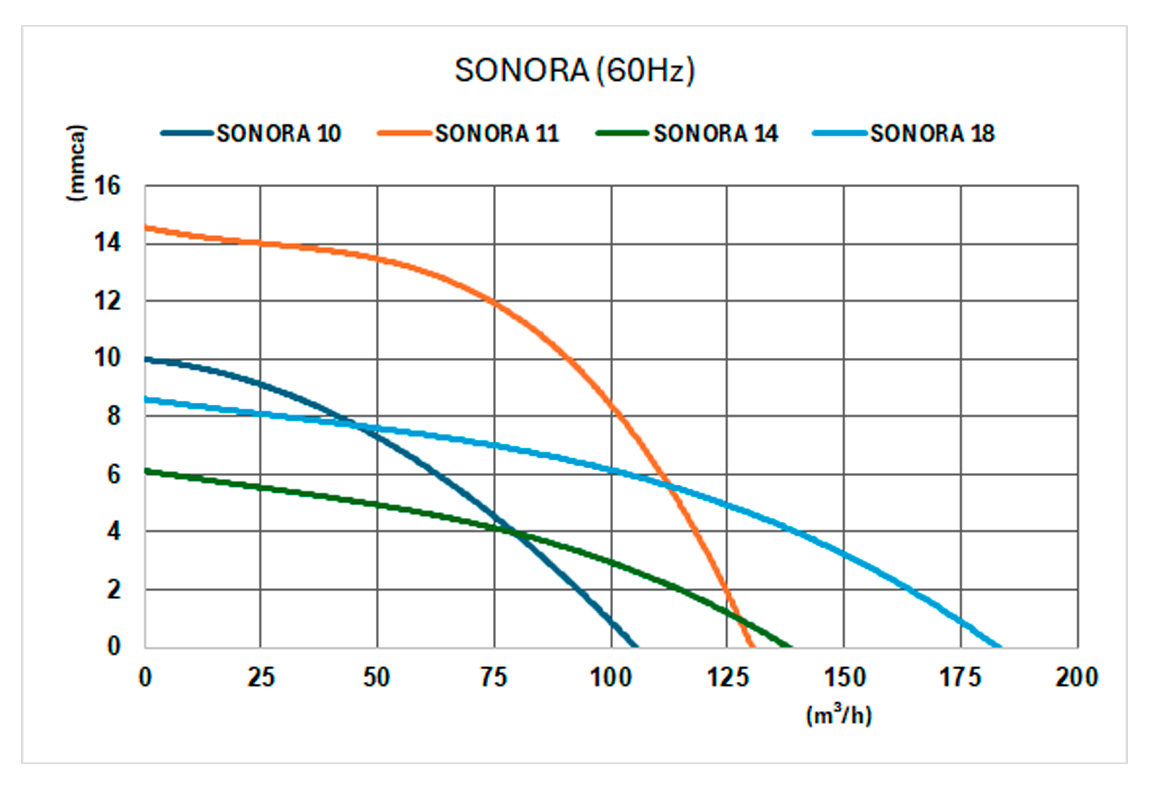

| Caudal Máximo | m³/h | 105 | 130 | 138 | 183 | |
| CFM | 62 | 77 | 81 | 108 | ||
| Presión Máxima | mmCA | 10 | 14,5 | 6,1 | 8,6 | |
| In. W.C | 0,394 | 0,571 | 0,240 | 0,339 | ||
| Tensión Monofásica [V] | 127/220 V | |||||
| Potencia Total Absorbida [W] | 127 V | 24 | 28 | 26 | 33 | |
| 220 V | 16,8 | 20,6 | 19,6 | 26,2 | ||
| Nivel de Presión Sonora [dB] * | 27 | 30 | 27 | 33 | ||
| Nivel de Presión Sonora Ambiental – Leq [dBA] ** | 44 | 43 | 43 | 49 | ||
| Conducto [Pol] | 4″ | 4″ | 5″ | 5″ | ||
| Peso | Kg | 0,47 | 0,51 | 0,65 | 0,70 | |
| lbs | 1,04 | 1,12 | 1,43 | 1,54 | ||
** Especificaciones para 220 V/60 Hz. Nivel de presión sonora perceptible en el ambiente, medido a 3 m en campo libre, con conductos en la aspiración y descarga.
Modelos
| MODELO | Dimensional (mm) | |||
|---|---|---|---|---|
| A | B | C | D | |
| Sonora 10/11 | 160 | 81 | 98 | 16 |
| Sonora 14/18 | 189 | 84 | 126 | 16 |
