Temperatura de trabajo (-40°C a +65°C).

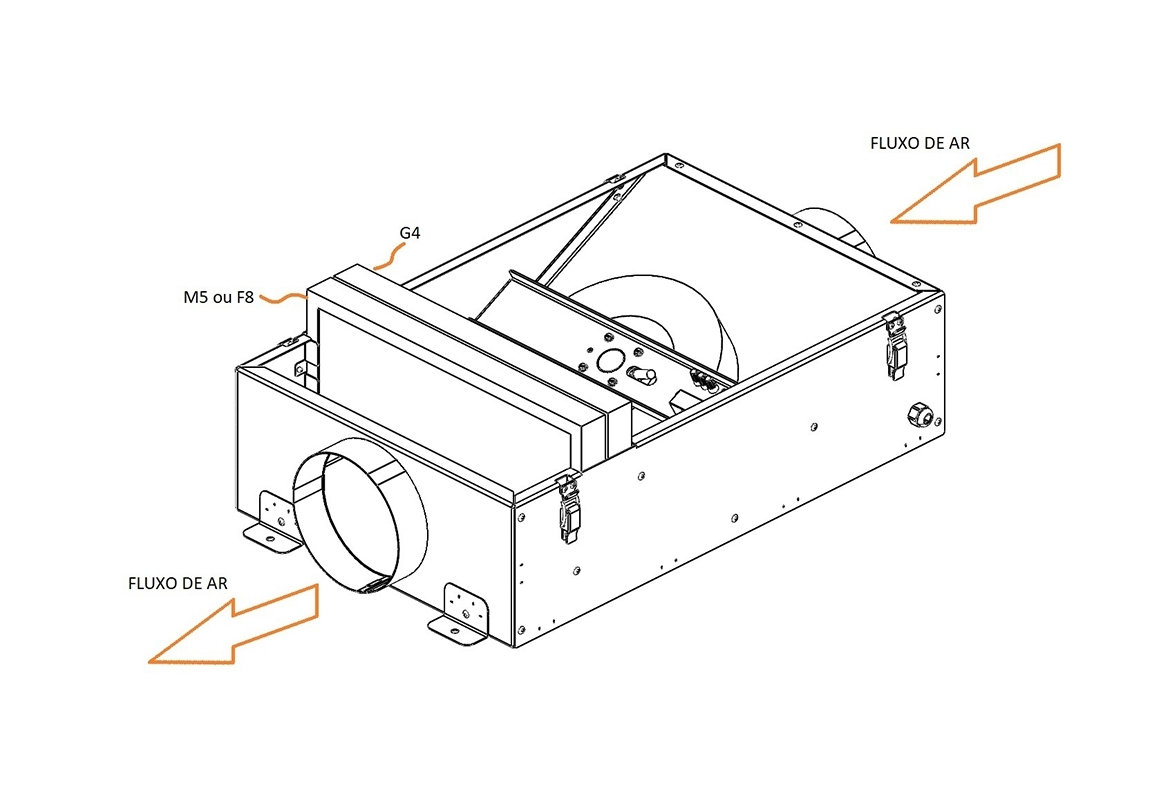

La línea FH EC con filtros G4/M5 y F8 fue diseñada para la toma de aire externo con filtración eficiente, equipada con motores de alta caudal y presión. Los inyectores FH EC con filtros utilizan filtros de las clases G4/M5 y F8, que cumplen con la norma NBR 16401-3, proporcionando un ambiente interior más saludable y libre de impurezas.
Equipados con motores radiales EC de alta eficiencia (equivalente a la clasificación Ir4 Super Premium), estos inyectores cuentan con control electrónico que permite arranques suaves (en rampa) y control de velocidad mediante señal externa, ofreciendo mayor confiabilidad y prolongando la vida útil del equipo.
Construidos en chapa reforzada, estos inyectores tienen un sellado especial en las juntas y tapas de acceso, garantizando mayor durabilidad y resistencia.
Con un diseño ultracompacto y un perfil extremadamente bajo, estos insufladores son ideales para ambientes con espacio restringido.
Sobre el Producto
Características principales:

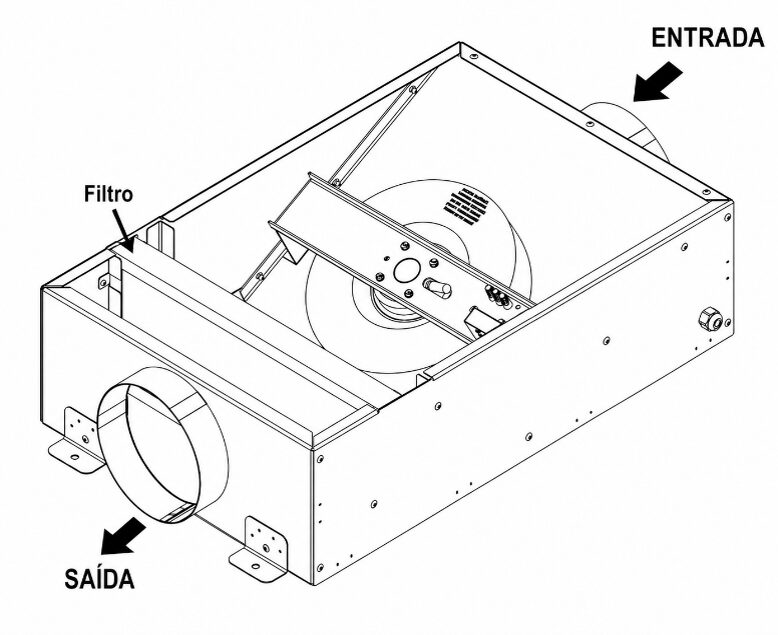

Modelo Constructivo:
✲ Motor con rodamientos y accionamiento directo, eliminando poleas y correas;
✲ Motores EC de alta eficiência;
✲ Caja eléctrica interna con acceso lateral, facilitando la instalación y el mantenimiento;
✲ Instalación versátil, con posibilidad de montaje en posición vertical u horizontal;
✲ Protector térmico.
Funcionamiento:
✲ Bajo consumo de energía;
✲ Equipo silencioso;
✲ Alto caudal y presión (ventilador radial).
Equipo:
✲ Modelos disponibles en tamaños de 100 a 400 mm;
✲ Modelos superiores a 250 mm exclusivamente con boca rectangular.
Temperatura de trabajo: -40 °C / 65 °C
Especificaciones Técnicas
| MODELO | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 100 | 125 | 150 | 200 | 250 | 315 | 355 | 400 | ||
| Caudal Máximo | m³/h | 390 | 430 | 440 | 550 | 1430 | 1680 | 3000 | 4250 |
| CFM | 229,3 | 252,8 | 258,7 | 323,4 | 840,8 | 987,8 | 1764,0 | 2499,0 | |
| Frecuencia | Hz | 50 / 60 | |||||||
| Potencia Total Absorbida | W | 142,2 | 142,2 | 142,2 | 152,5 | 154,4 | 453,7 | 1540,0 | 2950,0 |
| Nivel de ruido | dBA | 65,5 | 64,8 | 68 | 67 | 67 | 72 | 86 | 93 |
| Tensión Monofásica | V | 1~ 220 | 3~ 380/480 | ||||||
| Presión Máxima | mmCA | 54,0 | 57,0 | 43,0 | 73,0 | 54,0 | 80,0 | 128,0 | 224,0 |
| Velocidad Máxima de Rotación | rpm | 4400 | 4400 | 3200 | 3200 | 3200 | 2820 | 3140 | 4000 |
| Duto | inch | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| Peso | KG | 10 | 10 | 12 | 16 | 25 | 28 | 58 | 68 |
Especificaciones para 220 V / 60 Hz. Nivel de presión sonora radiada a 3 m en campo libre, con conductos en la aspiración y la descarga. Banda de 1/3 de octava: 2,5 kHz.

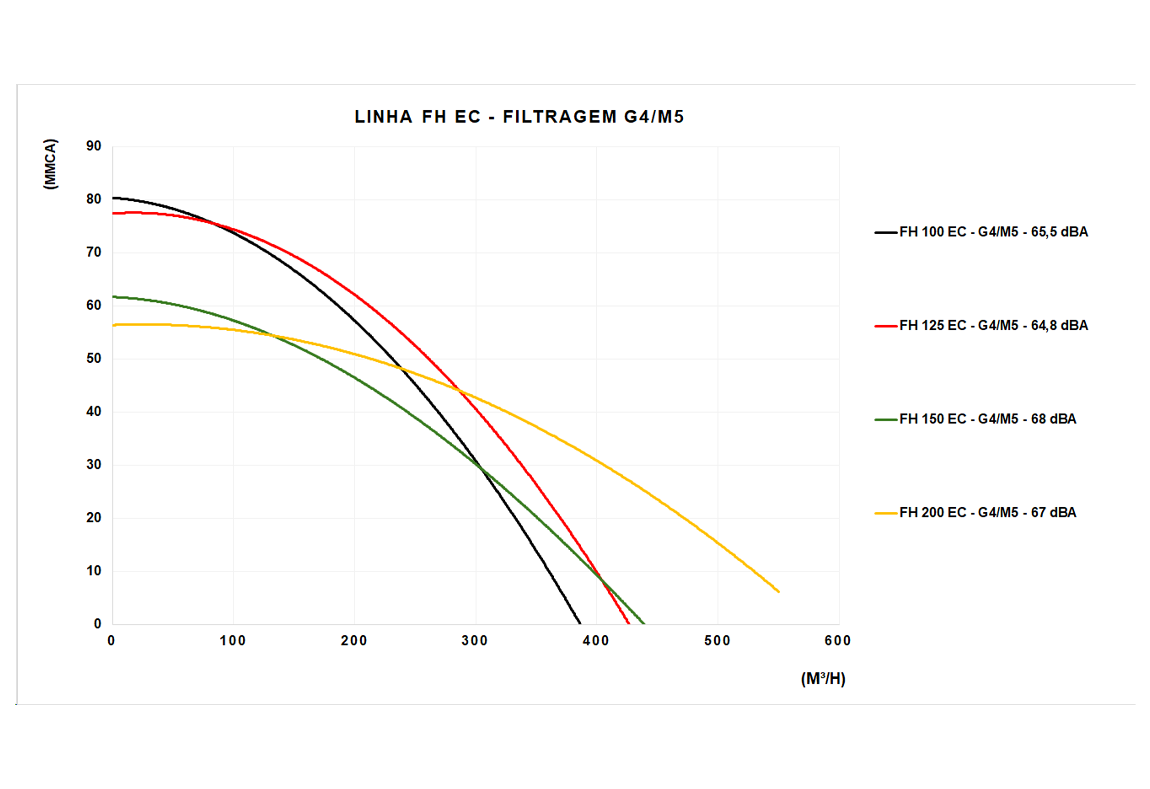

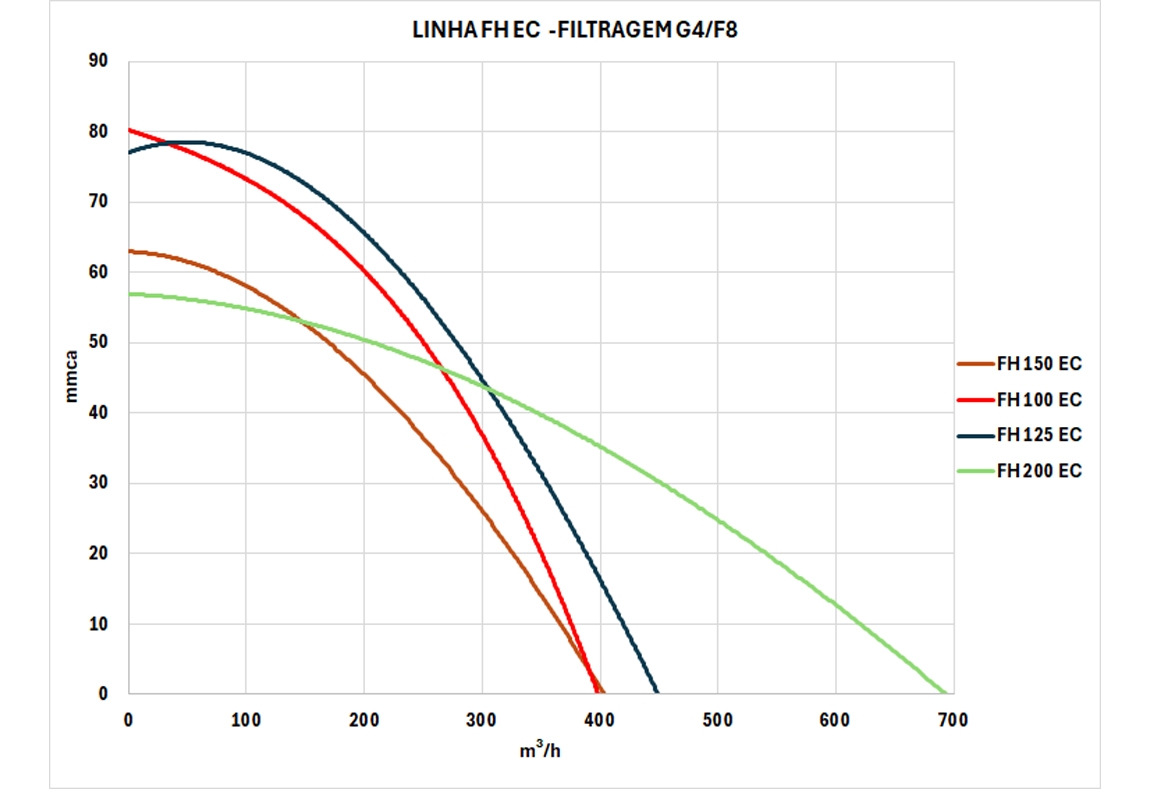

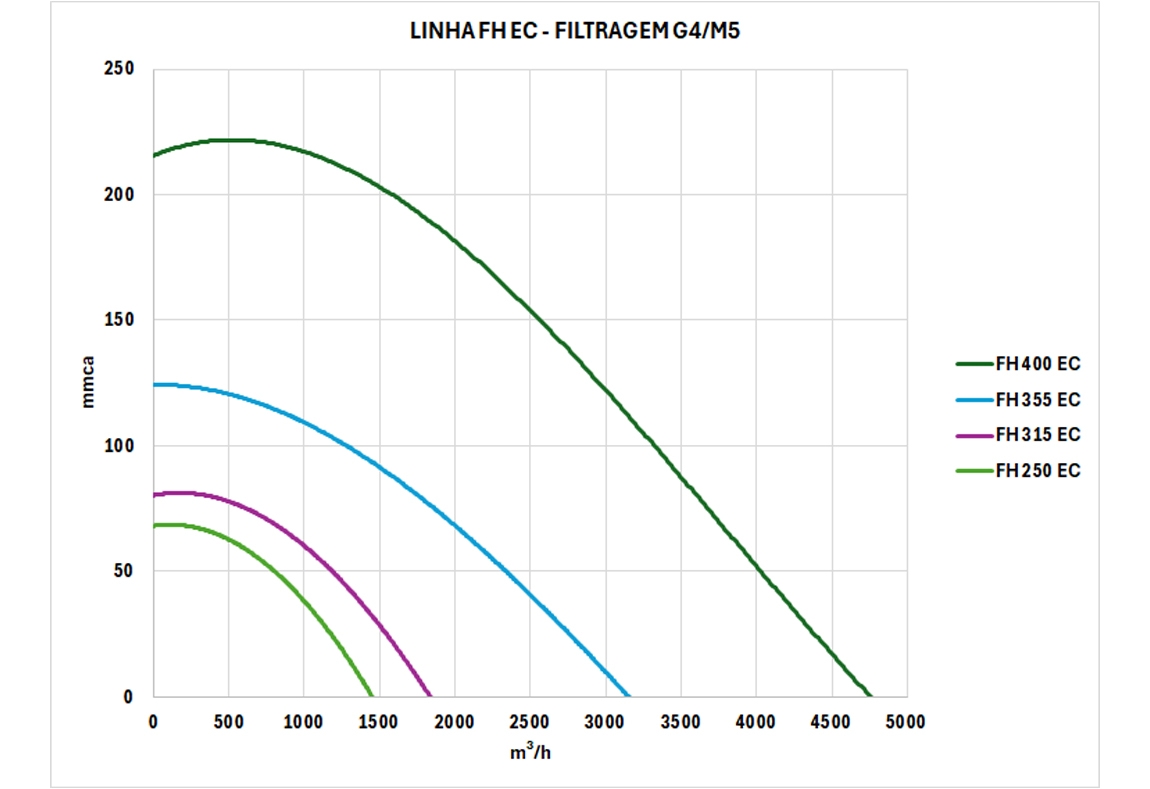

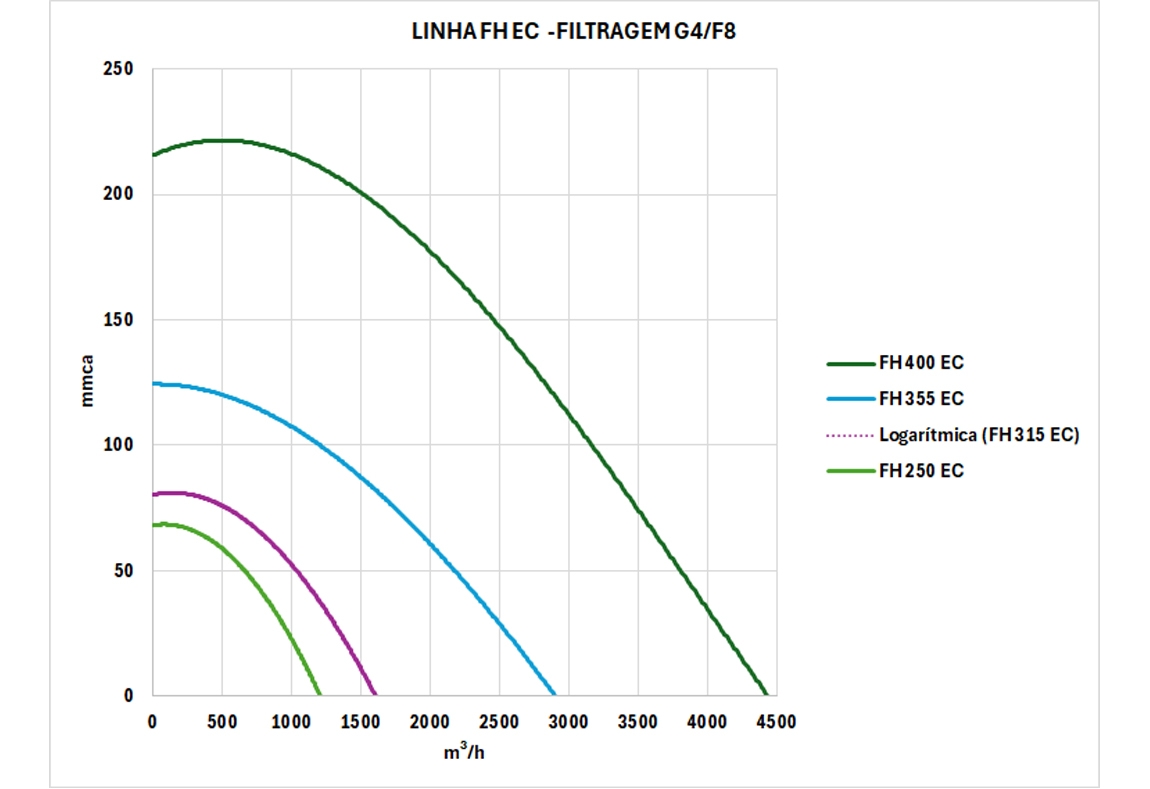

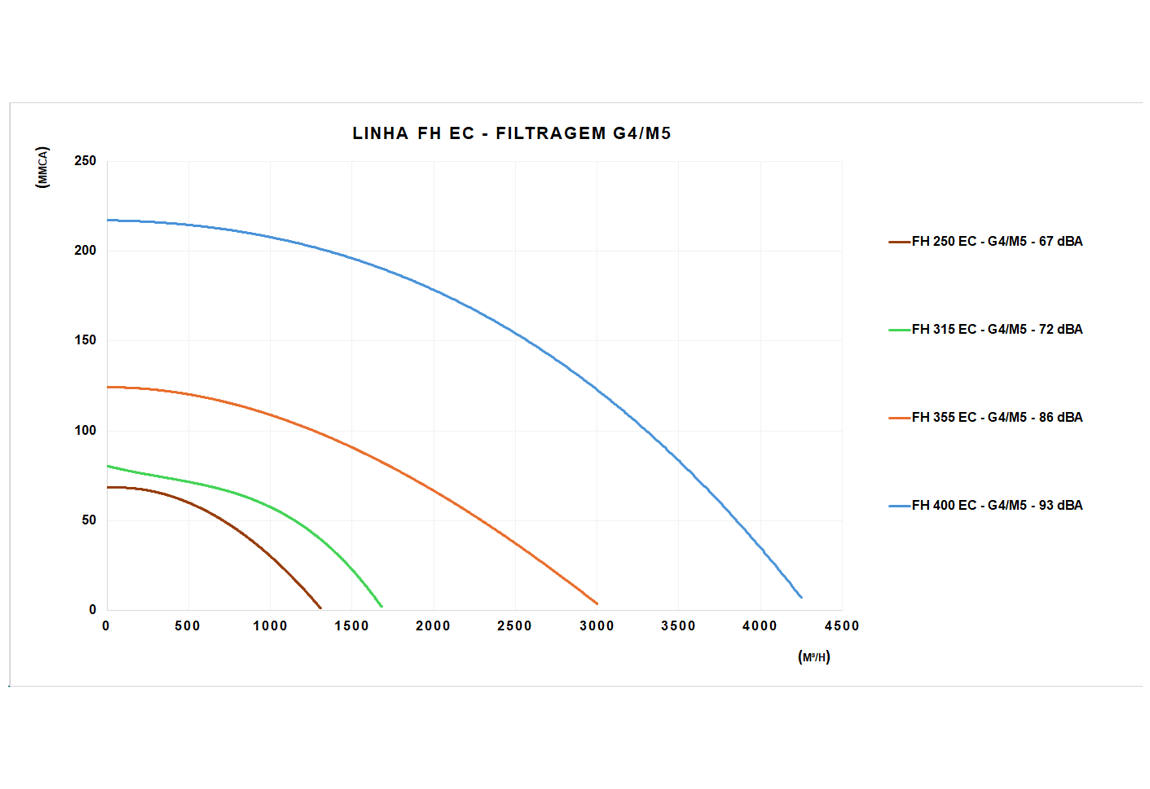

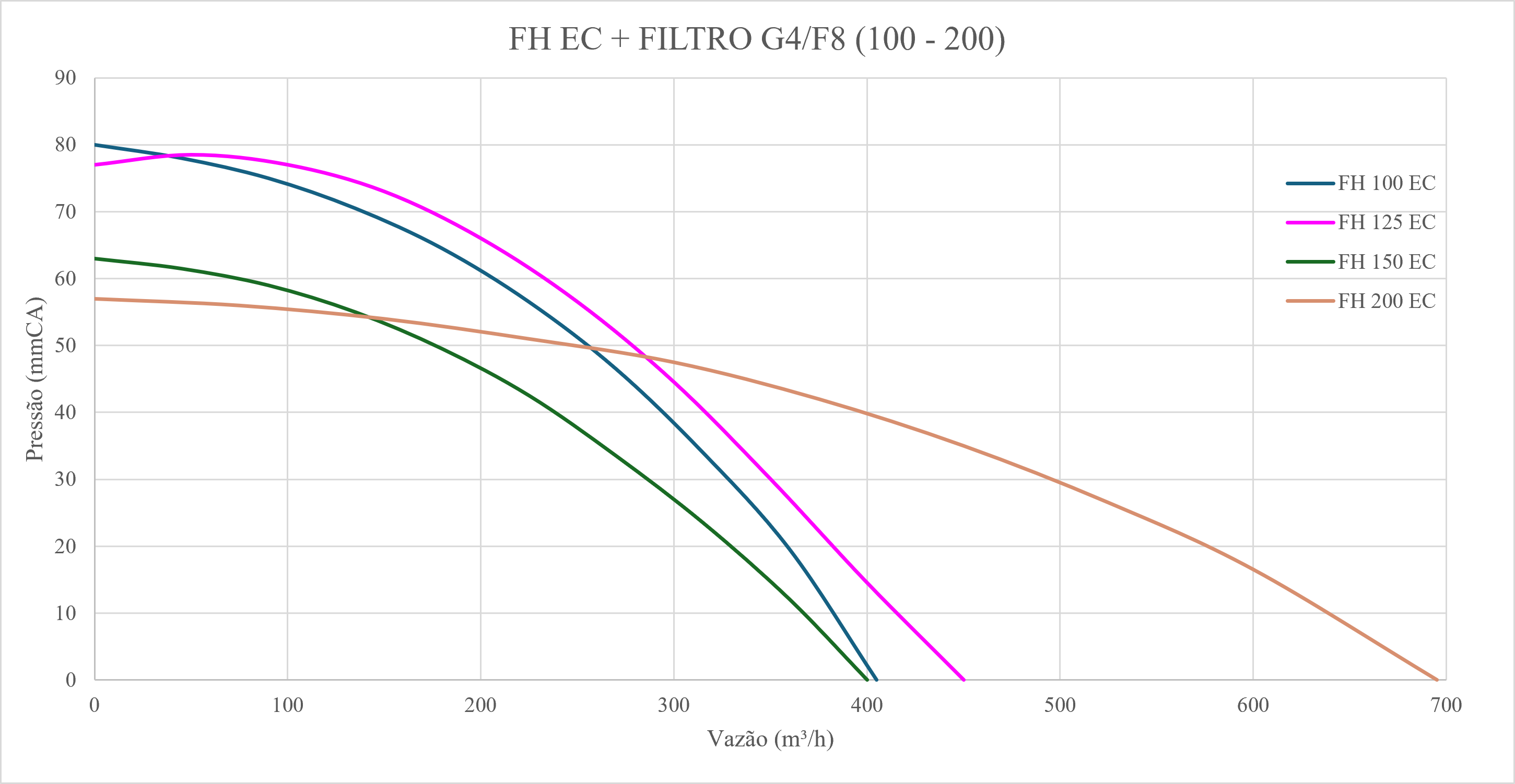

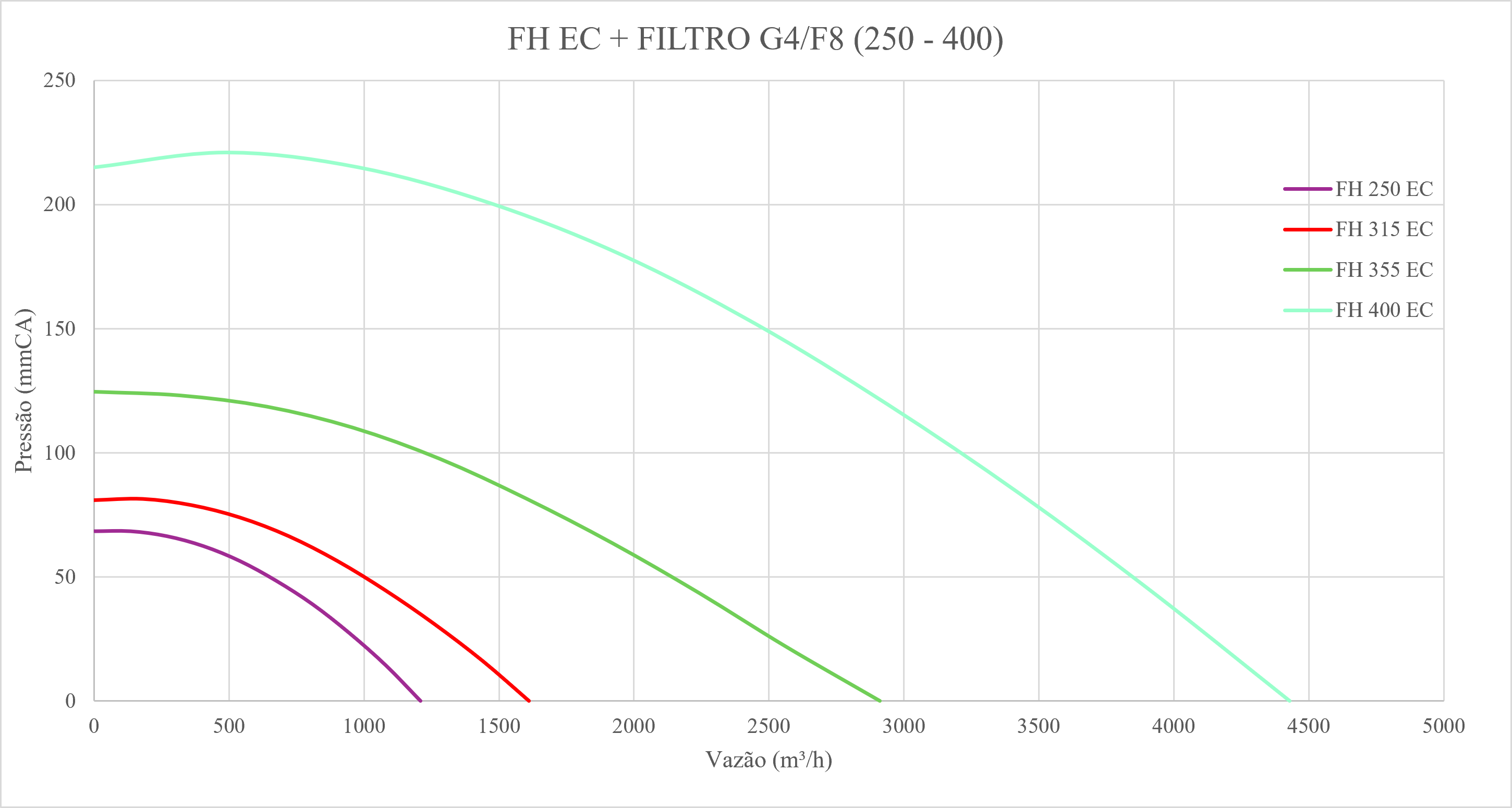

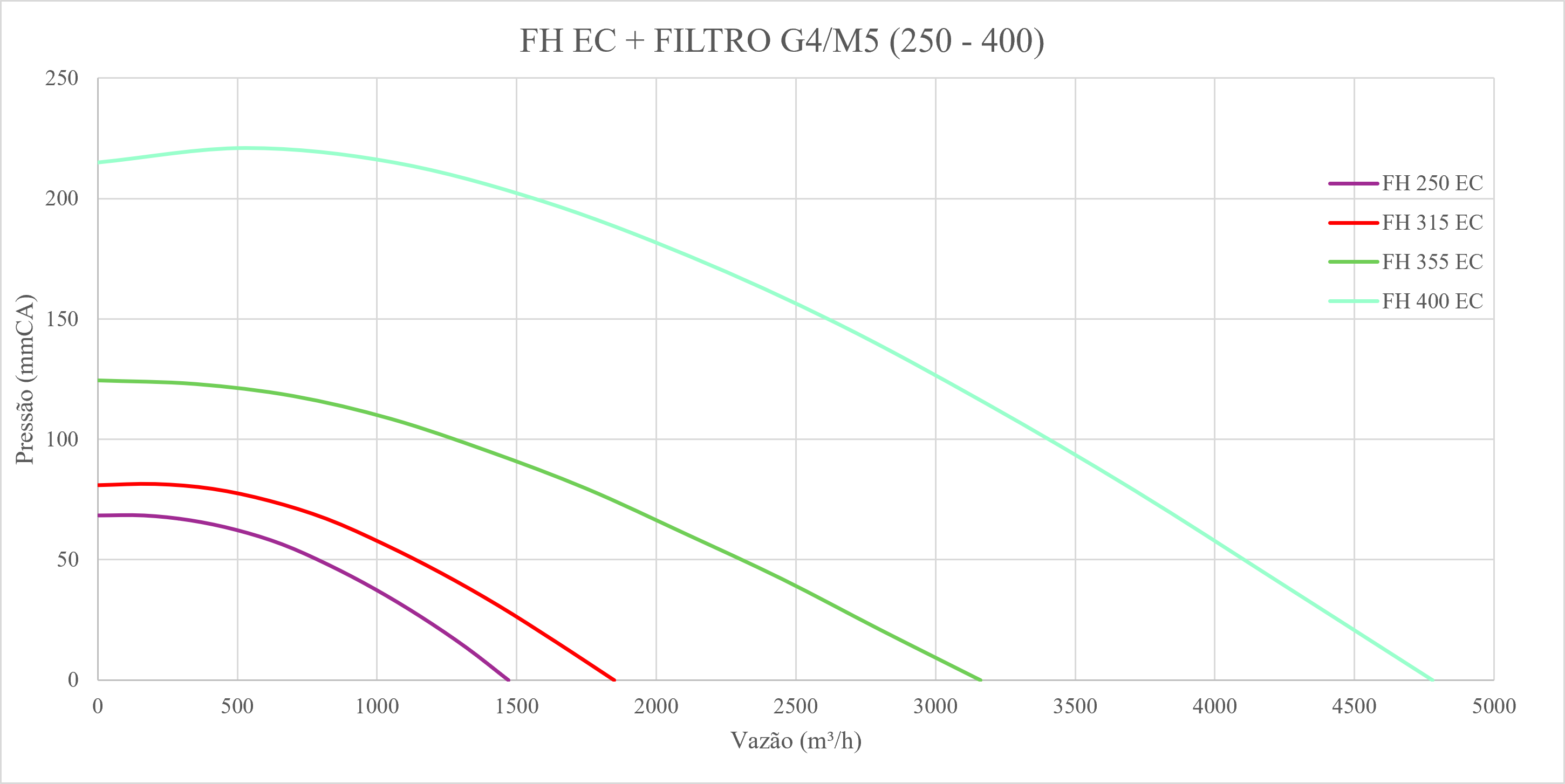

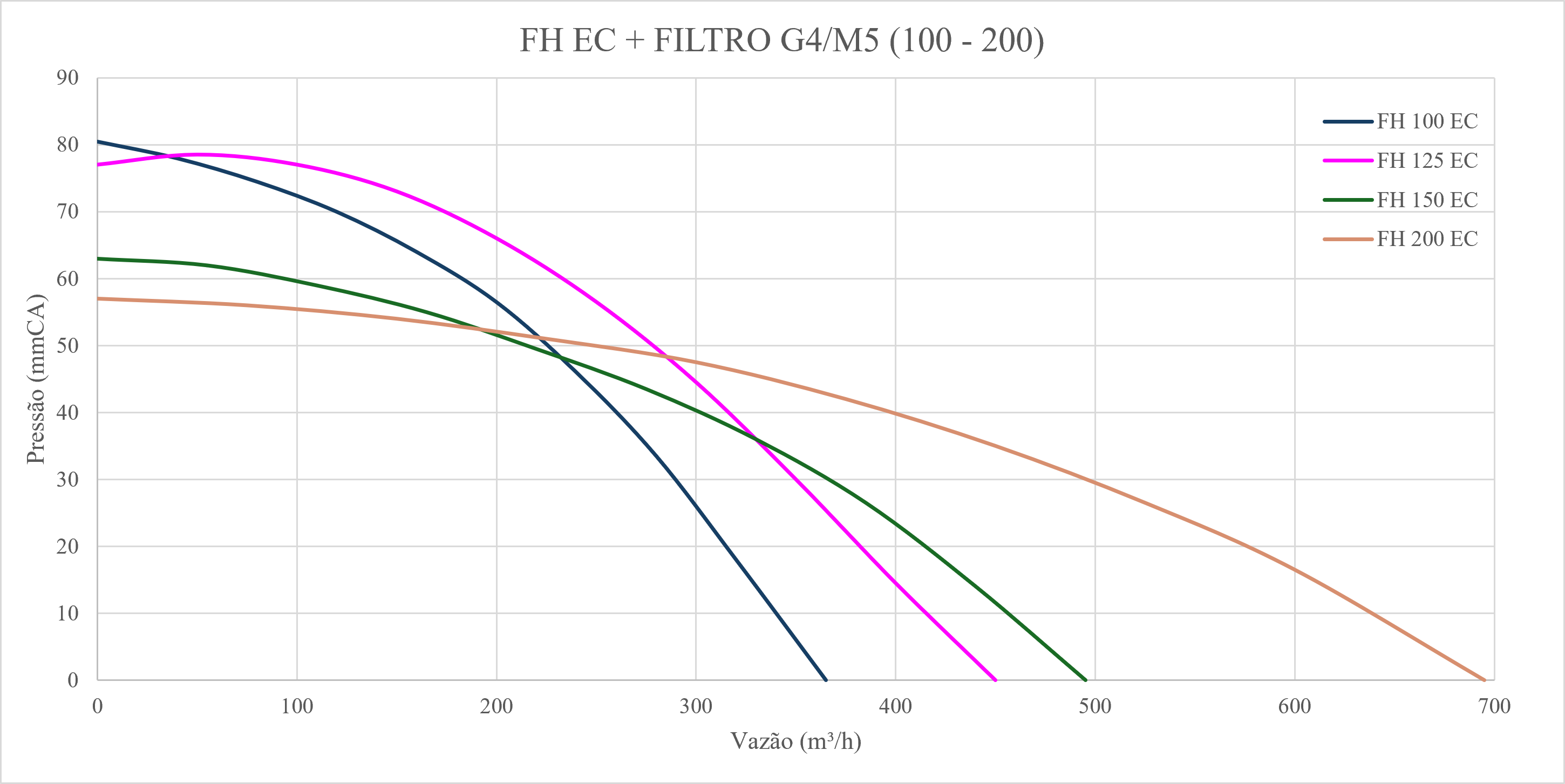

Curvas de Rendimiento
Modelos

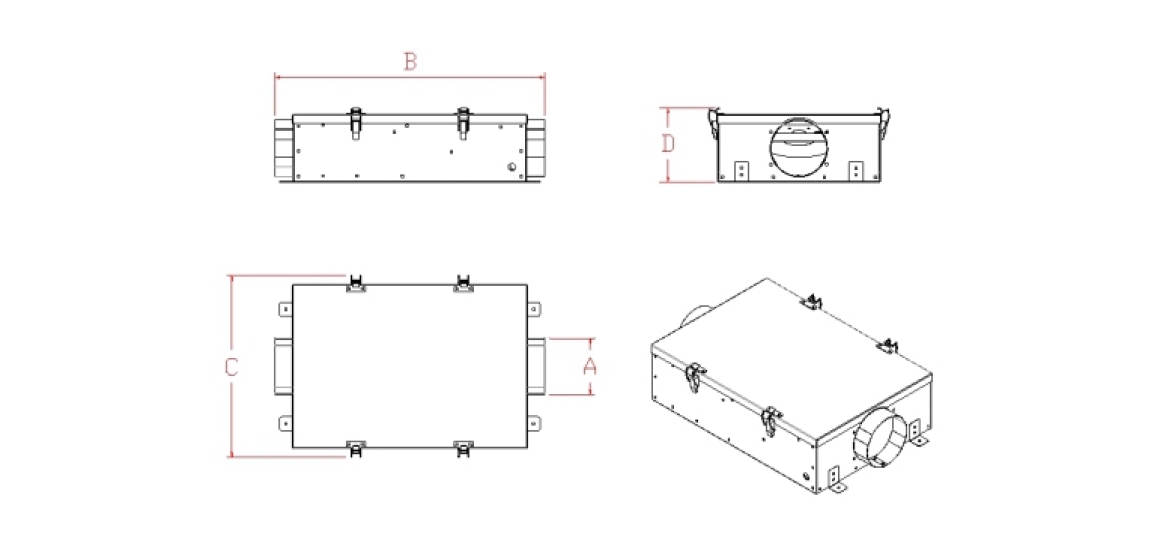

| MODELO | Dimensiones (mm) – Boca Circular | |||
|---|---|---|---|---|
| A | B | C | D | |
| FH 100 / 125 | 98/124 | 562 | 390 | 185 |
| FH 150 | 149 | 722 | 429 | 203 |
| FH 200 | 198 | 760 | 448 | 225 |

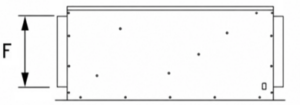

| Modelo | Dimensiones [mm/pulg] – Boca Rectangular | ||||
|---|---|---|---|---|---|
| B | C | D | E | F | |
| FH 250 | 890 | 573 | 289 | 470 | 190 |
| FH 315 | 937 | 574 | 339 | 470 | 240 |
| FH 355 | 906 | 638 | 387 | 530 | 290 |
| FH 400 | 1087 | 720 | 425 | 590 | 320 |
