Gabinete de Ventilação
A linha FH EC com filtros foi desenvolvida para aplicações de tomada de ar externo que exigem filtragem, alta vazão e pressão, aliadas à eficiência energética. Equipada com motores EC de alta eficiência e ventilador radial de acionamento direto, oferece uma solução compacta para sistemas de insuflação de ar.
Sua construção robusta em chapa galvanizada proporciona maior durabilidade. A caixa elétrica interna com acesso lateral facilita a instalação e a manutenção, enquanto a possibilidade de montagem nas posições vertical ou horizontal oferece flexibilidade para diferentes projetos.
Os equipamentos possuem protetor térmico e operam em temperaturas de -40 °C a 65 °C.
Sobre o Produto

Características Principais
Modelo Construtivo
- Construção robusta em chapa galvanizada, proporcionando maior durabilidade.
- Motores EC de alta eficiência.
- Acionamento direto, sem polias e correias.
- Caixa elétrica interna com acesso lateral, facilitando a instalação e a manutenção.
- Instalação versátil, nas posições vertical ou horizontal.
- Protetor térmico.
Funcionamento
- Baixo consumo de energia.
- Funcionamento silencioso.
- Alta vazão e pressão, proporcionadas pelo motor radial.
Equipamento
Temperatura de trabalho: -40 °C a 65 °C.
Modelos disponíveis nos tamanhos de 100 a 400 mm.

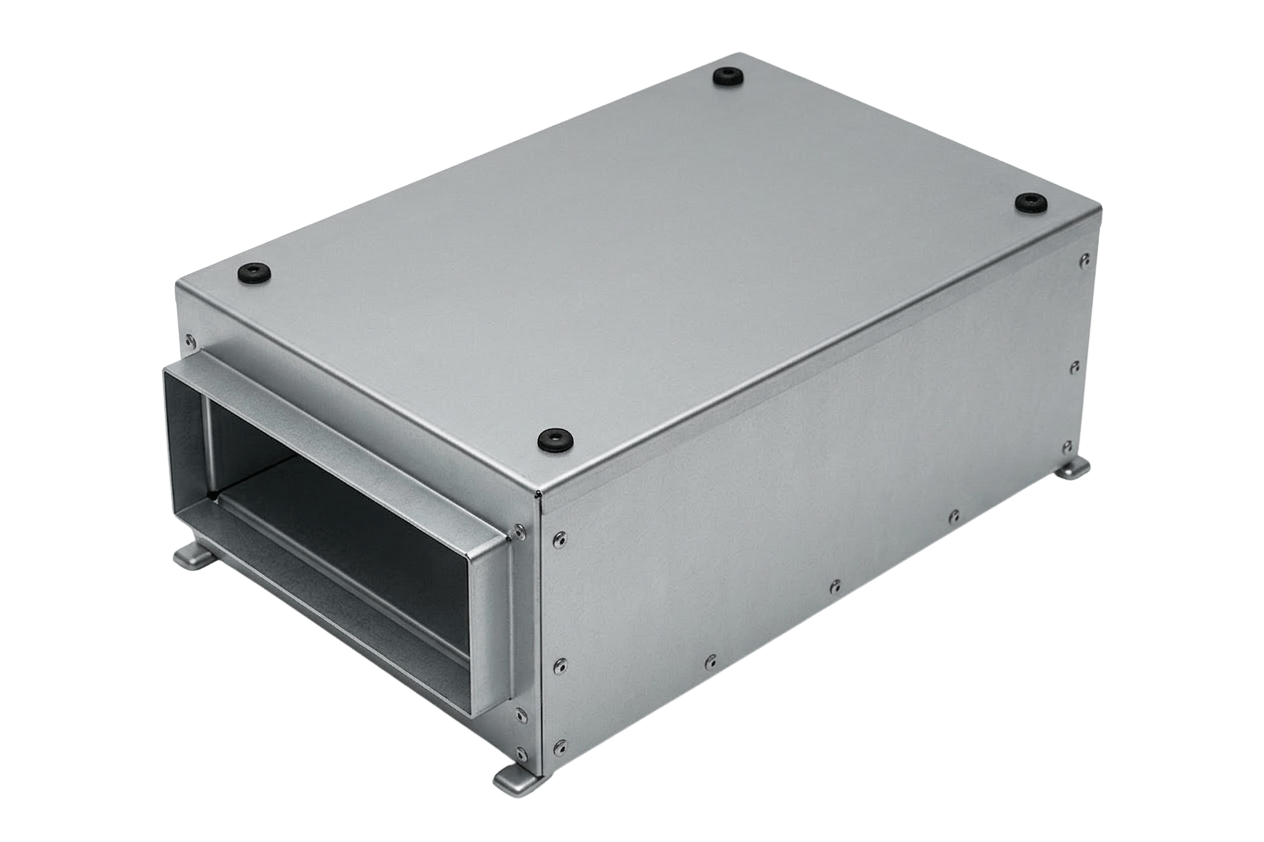

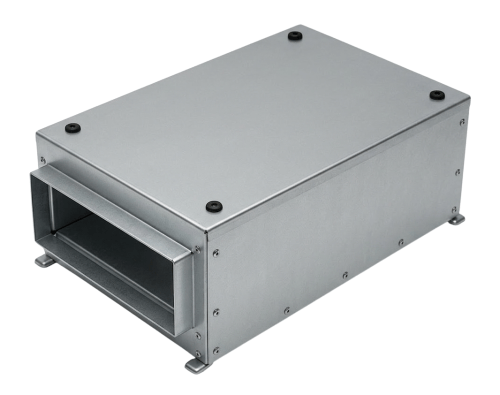

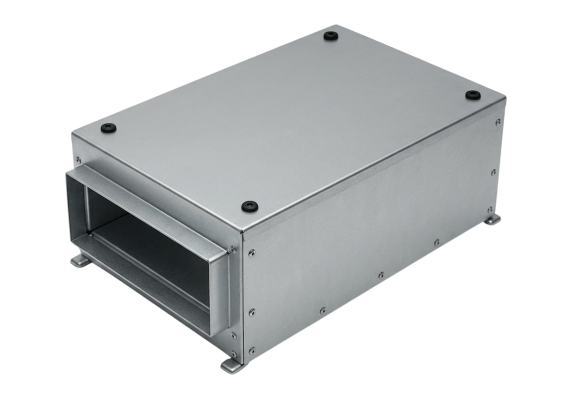

Modelos FH 250, FH 315, FH 355 e FH 400 com bocal retangular.
Especificações Técnicas
| DESCRIÇÃO TÉCNICA | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Especificação | un. | MODELO | |||||||
| 100 | 125 | 150 | 200 | 250 | 315 | 355 | 400 | ||
| Vazão Máxima | m³/h | 390 | 450 | 440 | 550 | 1430 | 1680 | 3000 | 4250 |
| CFM | 229 | 265 | 259 | 323 | 841 | 988 | 1764 | 2499 | |
| Pressão Máxima | mmCA | 54 | 57 | 43 | 73 | 54 | 80 | 128 | 224 |
| Frequência | Hz | 50 / 60 | |||||||
| Potência Total Absorvida | W | 142 | 142 | 142 | 152 | 154 | 454 | 1540 | 2950 |
| Nível de ruído * | dBA | 66 | 65 | 68 | 67 | 67 | 72 | 86 | 93 |
| Tensão Monofásica | V | 1~ 220 | 3~ 380/480 | ||||||
| Rotação Máxima | rpm | 4400 | 4400 | 3200 | 3200 | 3200 | 2820 | 3140 | 4000 |
| Duto | inch | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| Peso | KG | 10 | 10 | 12 | 16 | 25 | 28 | 58 | 68 |
Especificações para 220V/60Hz. Nível de pressão sonora perceptível no ambiente, radiado a 3m em campo livre, com dutos na aspiração e descarga.
Curvas de Desempenho




Modelos
FH 100 a 200
FH 250 a 400

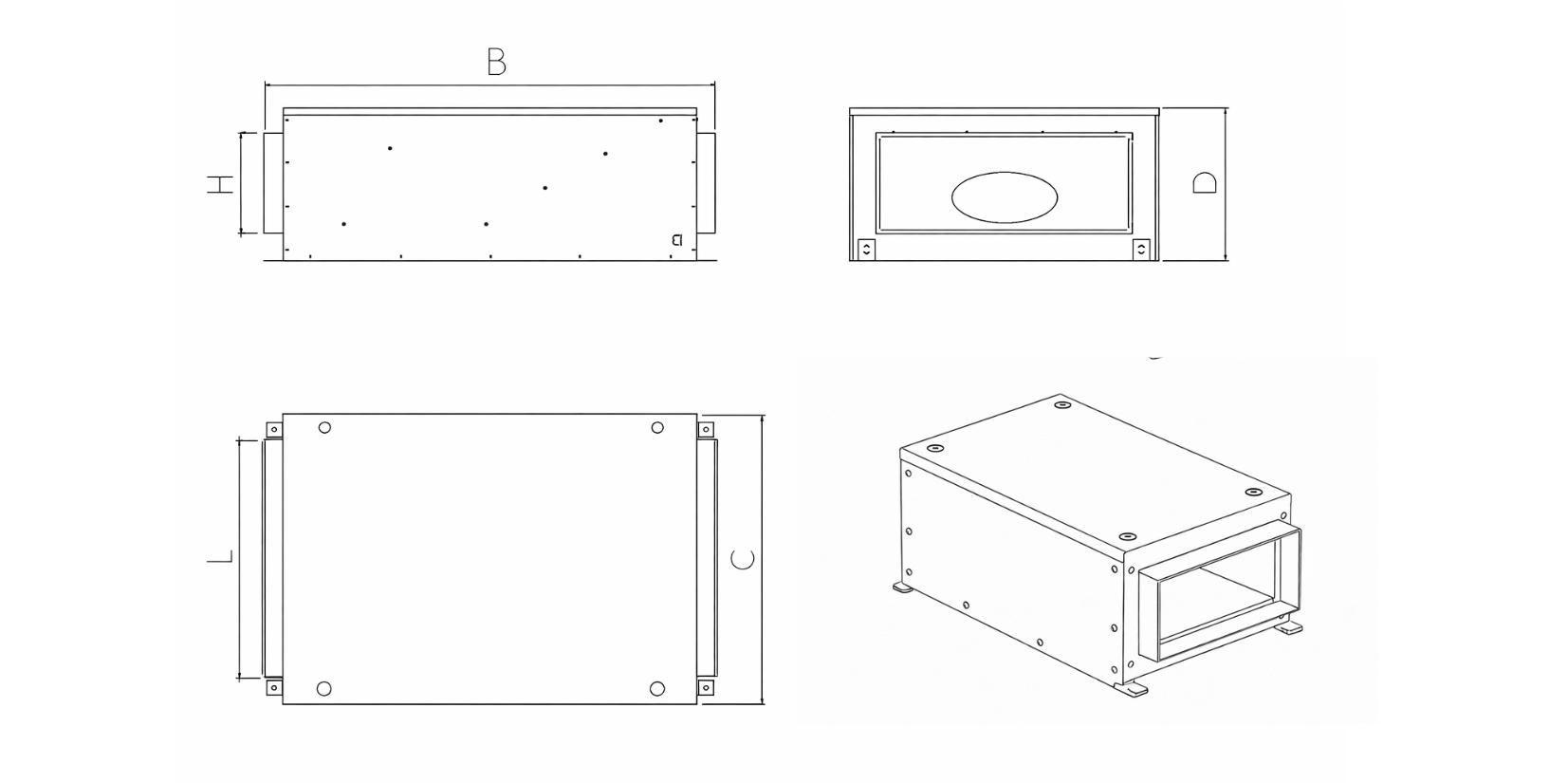

| DIMENSIONAL (mm) | ||||||
|---|---|---|---|---|---|---|
| MODELO | A | B | C | D | E | F |
| FH 100 / 125 | 98/124 | 582 | 390 | 185 | — | — |
| FH 150 | 148 | 680 | 429 | 203 | — | — |
| FH 200 | 198 | 720 | 448 | 225 | — | — |
| FH 250 | — | 890 | 580 | 293 | 470 | 190 |
| FH 315 | — | 950 | 620 | 400 | 470 | 240 |
| FH 355 | — | 1340 | 650 | 400 | 530 | 290 |
| FH 400 | — | 1475 | 750 | 450 | 590 | 320 |

Central de Downloads
Perguntas Frequentes
A principal função do exaustor é extrair os gases e vapores para fora do ambiente realizando a renovação do ar interior.
Na hora de comprar seu exaustor, não esqueça de verificar as medidas do aparelho e as indicações do fabricante sobre a instalação.
Para aumentar a vazão, é necessário colocar um exaustor ao lado do outro, duplicar a tubulação ou utilizar um exaustor de maior vazão, para aumentar a pressão, precisa ser instalado uma atrás do outro.
A instalação do exaustor de ar deve seguir a norma NBR 16401/2008, tanto na performance, como na dimensão e características construtivas.
Um bom sistema de exaustão deve sempre oferecer uma melhor qualidade do ar, atendendo as necessidades do seu ambiente. Se você não sabe qual o melhor produto, você pode estar em contato com um de nossos especialistas. Contamos com uma equipe especializada e com os conhecimentos técnicos necessários para te ajudar na melhor escolha.
O consumo vai depender muito do tipo de exaustor e do ambiente no qual ele será instalado.
As linhas de exaustores Sicflux possuem um diferencial de oferecer qualidade do ar e conforto térmico sem aumentar seus gastos.
Os exaustores podem ser instalados em todos os cômodos onde o objetivo é promover a renovação do ar interior – ganhando aqui maiores vantagens quando instalados em cozinhas e banheiros. Além disso, são essenciais para ambientes maiores, como indústrias e estabelecimentos comerciais.
Sim, o exaustor pode permanecer ligado direto, sem diminuir a vida útil esperada.
A diferença é a vazão de ar, quantidade de ar movimentada pelo produto. Quanto maior este número, maior o volume de ar que ele movimenta e então a renovação do ar interno será maior.
