Eficiência energética e controle inteligente para soluções de ventilação de alto desempenho.
Os ventiladores axiais da linha FALCON SFA EC da SICFLUX são desenvolvidos para aplicações que exigem movimentação de ar em sistemas de ventilação, refrigeração e ar-condicionado. Possuem carcaça ultra compacta, acionamento direto por motor EC e rolamentos de esferas, proporcionando maior durabilidade e desempenho.
São indicados para diversas aplicações, incluindo ventilação industrial, refrigeração comercial e industrial, ar-condicionado, controle térmico de componentes eletrônicos, tecnologia e energia — como data centers e fontes de energia —, ventilação automotiva e soluções OEM, entre outras aplicações.
Os modelos da linha SFA EC possuem rotor axial, com materiais que variam conforme o modelo, incluindo aço carbono, alumínio fundido e plástico de alta resistência. A estrutura e a grade de proteção são fabricadas em aço carbono. Todos os modelos possuem grau de proteção IP54 e classe de isolamento F, com versões monofásicas e trifásicas e diferentes tensões de alimentação, conforme o modelo.

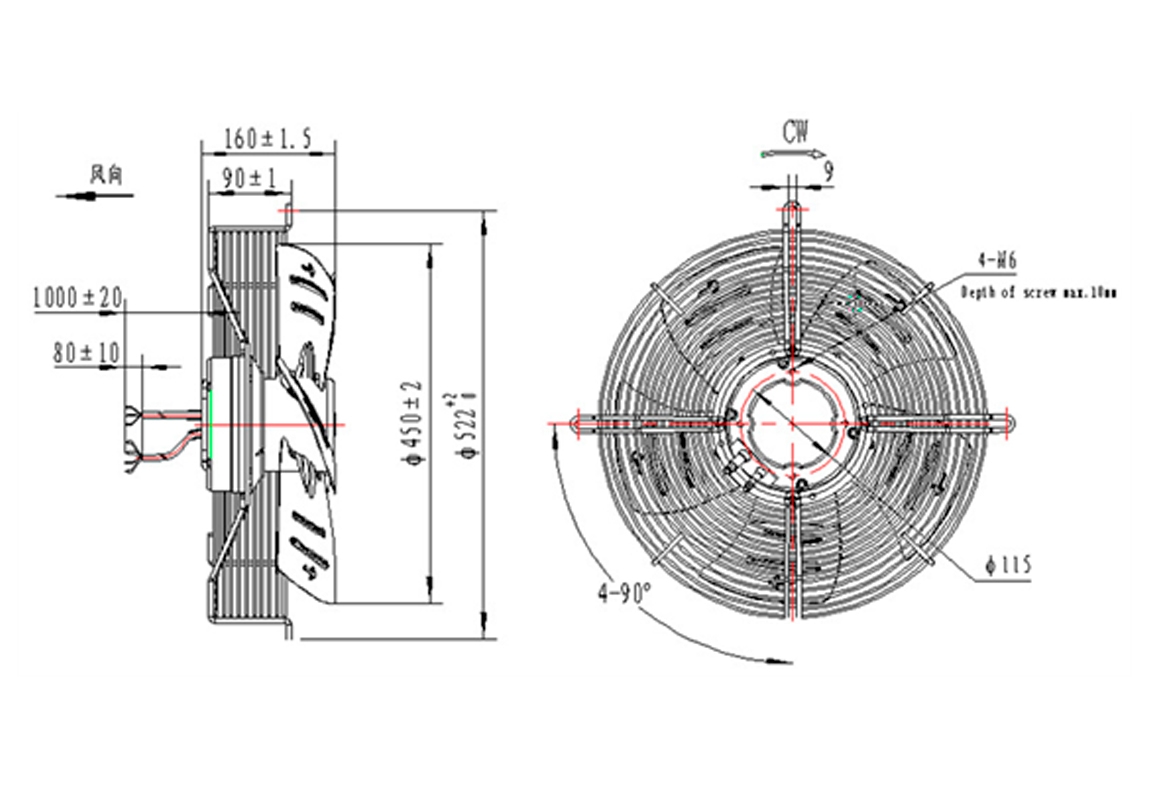

O motor eletronicamente comutável (EC) proporciona elevada eficiência energética e permite o controle da rotação por sinal de controle, conforme as características específicas de cada modelo e configuração. A seleção do equipamento deve ser realizada de acordo com os dados nominais e os parâmetros especificados nas tabelas técnicas, considerando também as dimensões do equipamento.
Sobre o Produto
Características Principais:
✲ Ventilador axial com rotor externo;
✲ Acionamento direto por motor EC;
✲ Carcaça ultra compacta;
✲ Rolamentos de esferas para maior durabilidade e desempenho;

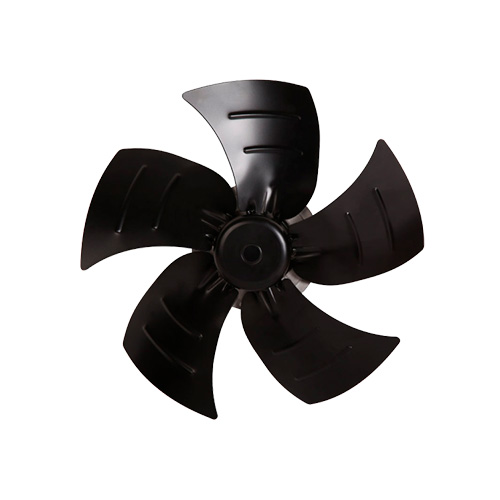

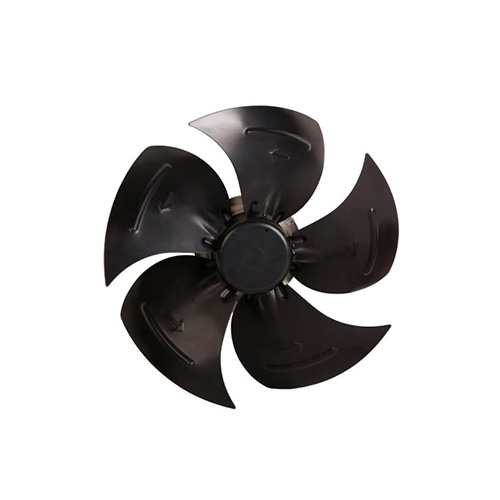

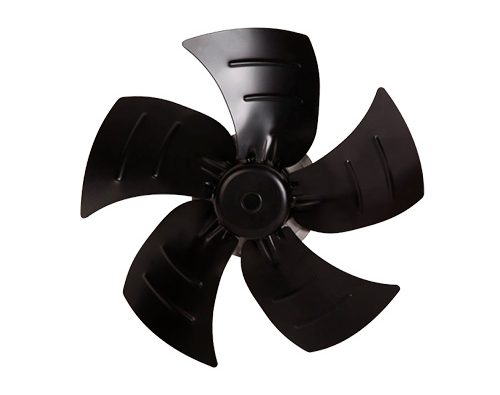

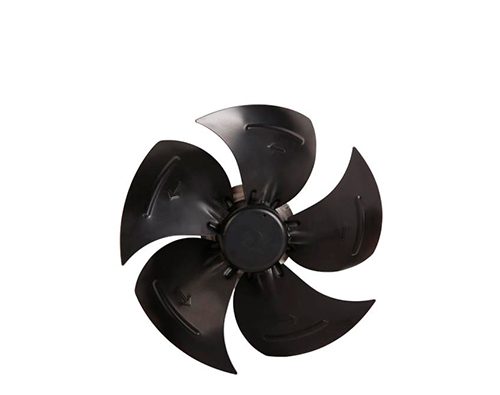

✲ Rotores disponíveis em aço carbono SPCC de alta resistência, alumínio fundido ou plástico de alta resistência, conforme o modelo;
✲ Modelos com vazões de até 29.073 m³/h;
✲ Pressões máximas de até 32,1 mmCA;
✲ Estrutura e grade de proteção em aço carbono;
✲ Motores disponíveis em versões monofásicas e trifásicas;
✲ Grau de proteção IP54;
✲ Classe de isolamento F;
✲ Modelos disponíveis para tensões de 230 V, 380 V e 400 V, conforme o modelo;
✲ Frequência de operação de 50–60 Hz.
Especificações Técnicas
| Modelo | Material do Rotor | Material da Moldura | Material da Grade | Grau de Proteção | Grau de Isolamento | Temperatura de Armazenamento |
|---|---|---|---|---|---|---|
| SFA 350 EC – 230/50-60/4050 | Aço carbono | Aço carbono | Aço carbono | IP54 | F | 40ºC / + 75ºC |
| SFA 450 EC – 230/50-60/6580 | Aço carbono | Aço carbono | Aço carbono | IP54 | F | 40ºC / + 75ºC |
| SFA 500 EC – 380/50-60/9642 | Aço carbono | Aço carbono | Aço carbono | IP54 | F | 40ºC / + 75ºC |
| SFA 630 EC – 230/50-60/14100 | Aço carbono | Aço carbono | Aço carbono | IP54 | F | 40ºC / + 75ºC |
| SFA 630 EC – 380/50-60/16500 | Aço carbono | Aço carbono | Aço carbono | IP54 | F | 40ºC / + 75ºC |
| SFA 710 EC – 400/50-60/20100 | Alumínio fundido | Aço carbono | Aço carbono | IP54 | F | 40ºC / + 75ºC |
| SFA 800 EC – 400/50-60/29073 | Plástico resistente | Aço carbono | Aço carbono | IP54 | F | 40ºC / + 75ºC |
| Modelo | Diâmetro do Rotor | Rotação | Velocidade Periférica | Vazão Máxima | Pressão Máxima | Potência de Entrada | Corrente Nominal | Fase | Tensão Nominal | Pressão Sonora a 1 m | Rendimento | Motor |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

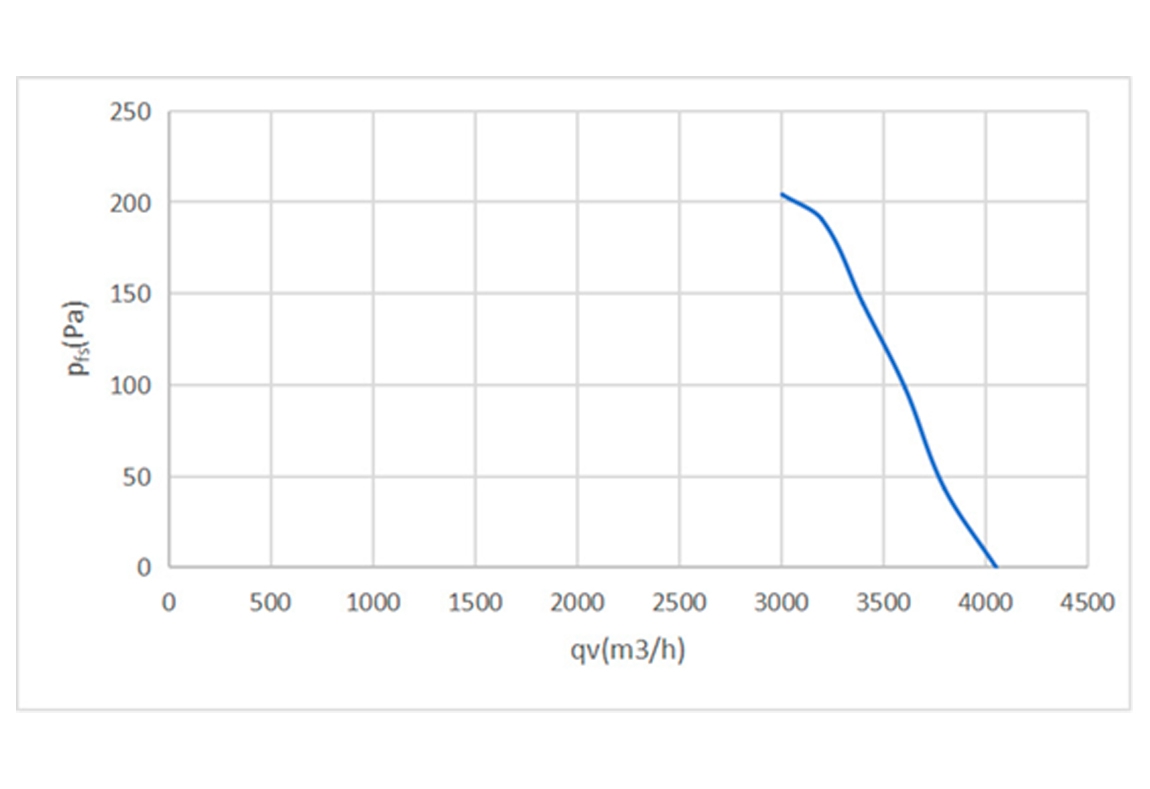

| SFA 350 EC – 230/50-60/4050 | 350 mm | 2.600 rpm | 47,65 m/s | 4.050 m³/h | 25,5 mmCA | 470 W | 2,10 A | ~1 | 230 V | 71,3 dB (A) | 35% | 470 W – 1 / 230 V / 50-60 Hz |
| SFA 450 EC – 230/50-60/6580 | 450 mm | 1.300 rpm | 30,63 m/s | 6.580 m³/h | 10,2 mmCA | 410 W | 2,69 A | ~1 | 230 V | 73 dB (A) | 29% | 410 W – 1 / 230 V / 50-60 Hz |

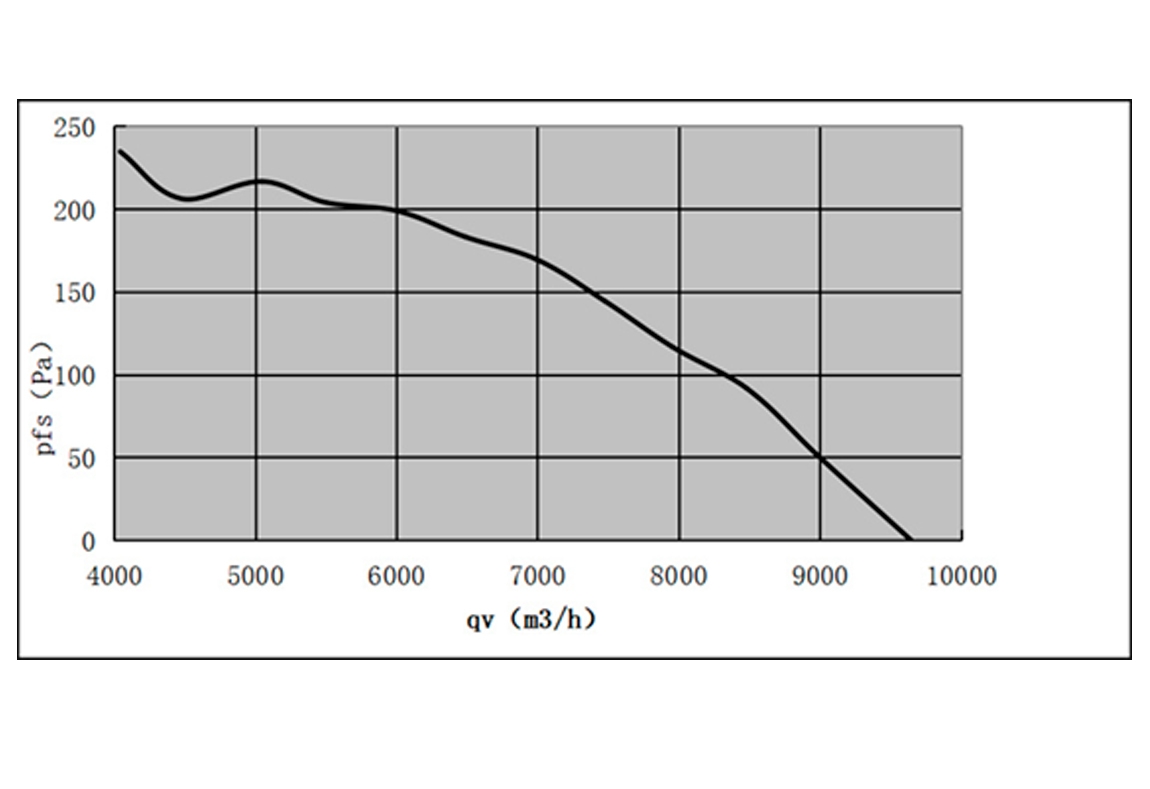

| SFA 500 EC – 380/50-60/9642 | 500 mm | 1.600 rpm | 41,89 m/s | 9.642 m³/h | 22,2 mmCA | 940 W | 1,60 A | ~3 | 380 V | 76 dB (A) | 35% | 940 W – 3 / 380 V / 50-60 Hz |
| SFA 630 EC – 230/50-60/14100 | 630 mm | 1.350 rpm | 44,53 m/s | 14.100 m³/h | 23,3 mmCA | 1.000 W | 4,50 A | ~1 | 230 V | 76 dB (A) | 49% | 1.000 W – 1 / 230 V / 50-60 Hz |
| SFA 630 EC – 380/50-60/16500 | 630 mm | 1.400 rpm | 46,18 m/s | 16.500 m³/h | 27,7 mmCA | 1.500 W | 2,40 A | ~3 | 380 V | 40% | 1.500 W – 3 / 380 V / 50-60 Hz | |

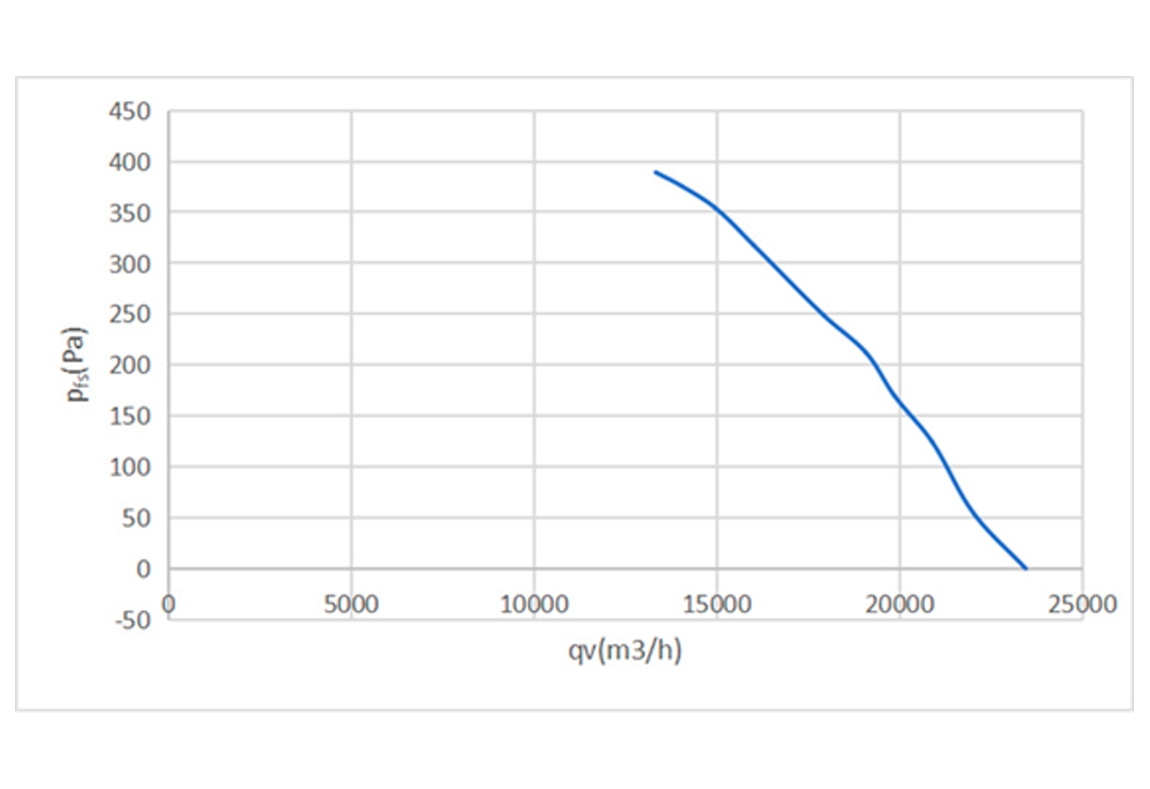

| SFA 710 EC – 400/50-60/20100 | 710 mm | 1.250 rpm | 46,47 m/s | 20.100 m³/h | 32,1 mmCA | 2.450 W | 2,40 A | ~3 | 400 V | 85 dB (A) | 43% | 2.450 W – 3 / 400 V / 50-60 Hz |

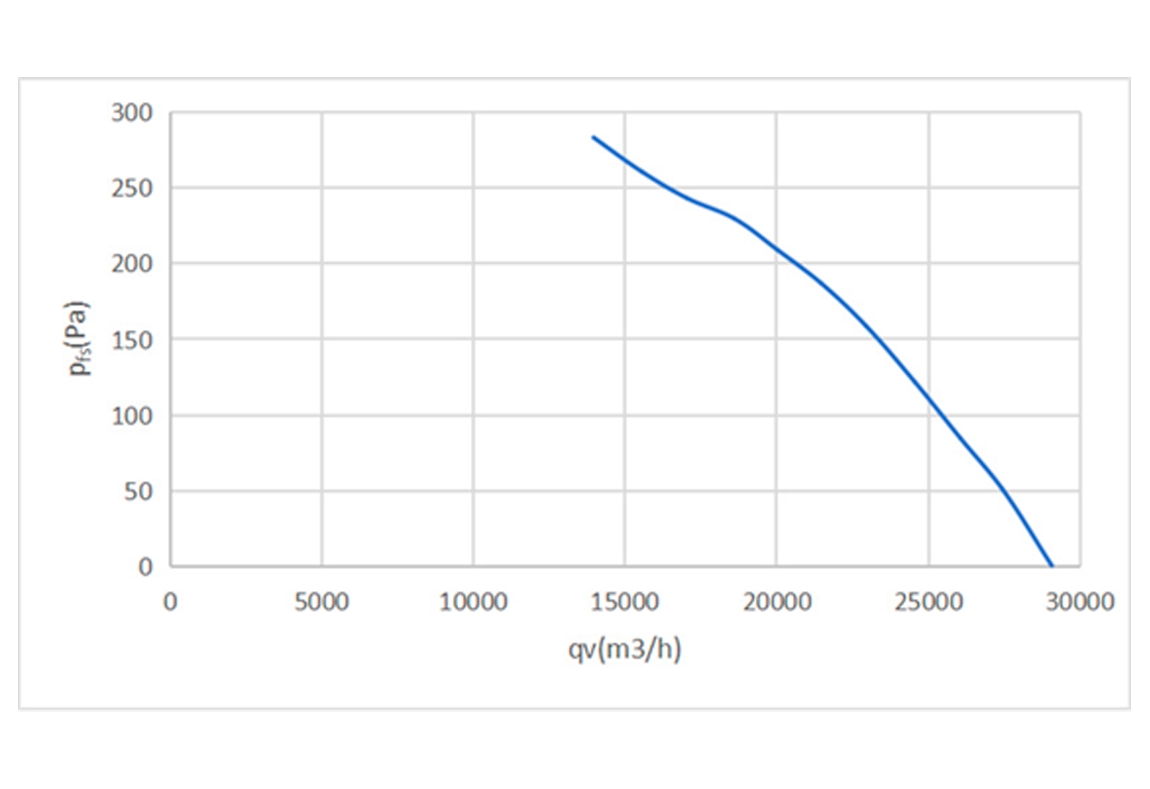

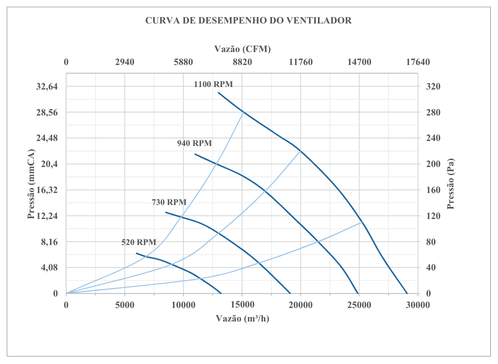

| SFA 800 EC – 400/50-60/29073 | 800 mm | 1.100 rpm | 46,08 m/s | 29.073 m³/h | 31,6 mmCA | 2.900 W | 4,40 A | ~3 | 400 V | 74 dB (A) | 50% | 2.900 W – 3 / 400 V / 50-60 Hz |

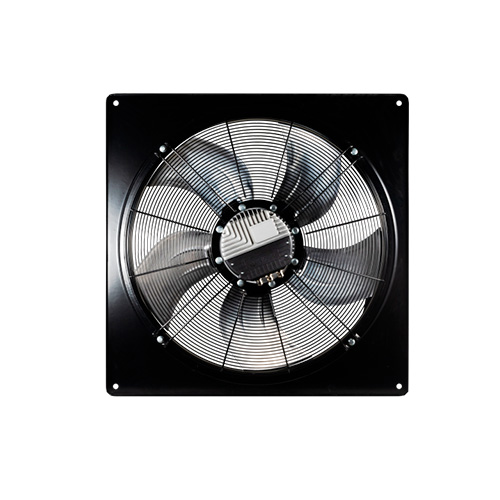

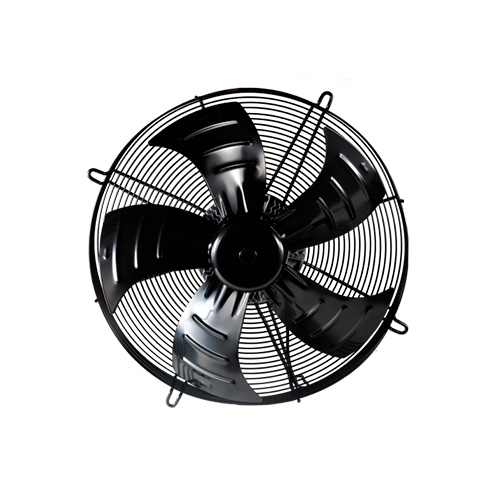

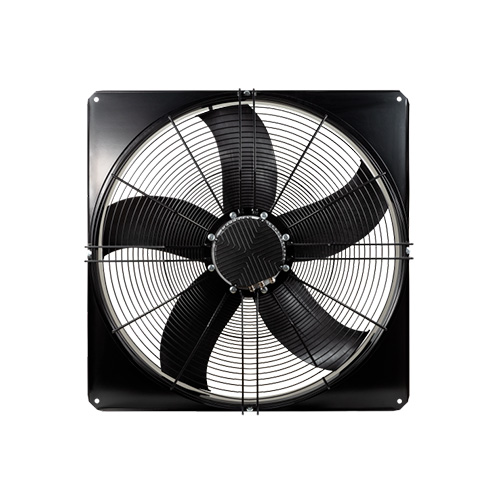

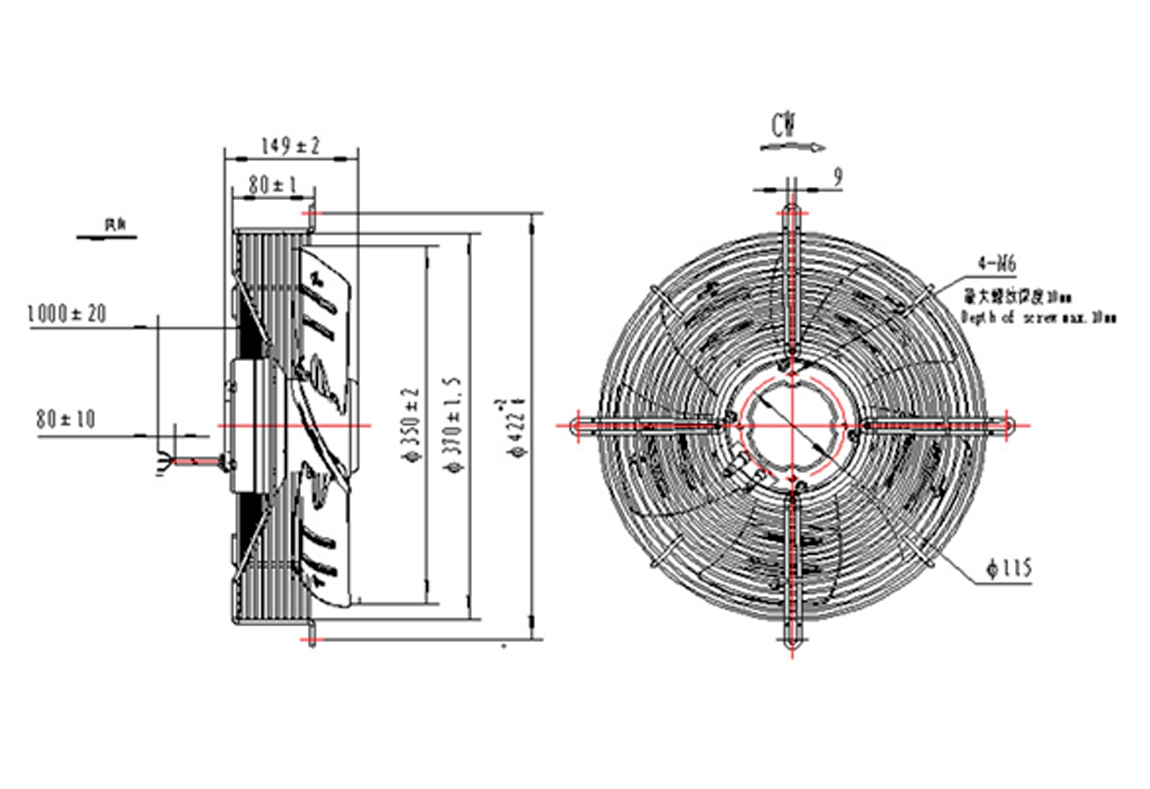

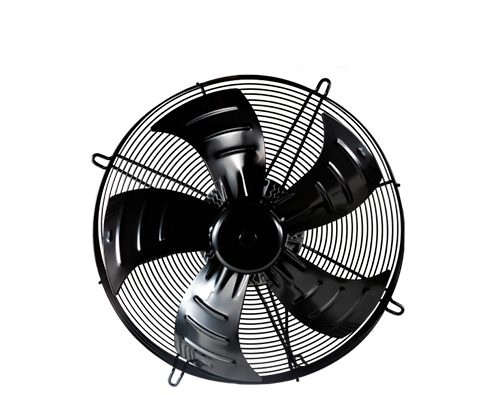

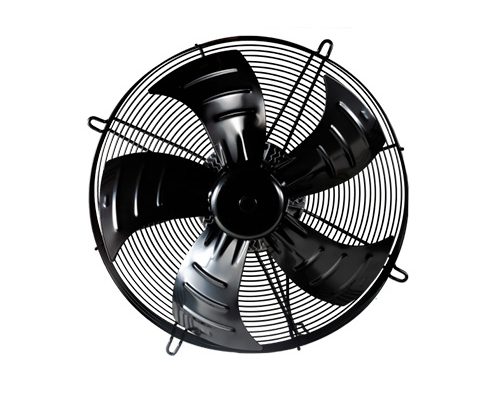

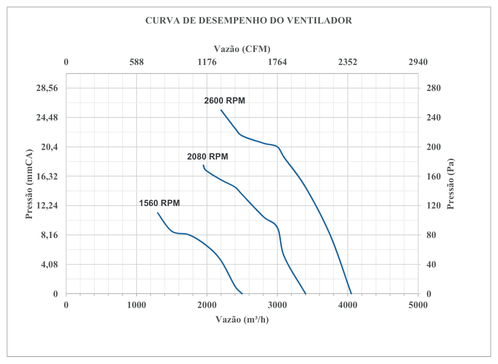

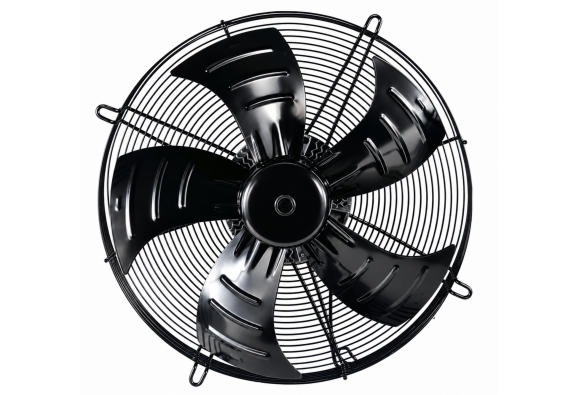

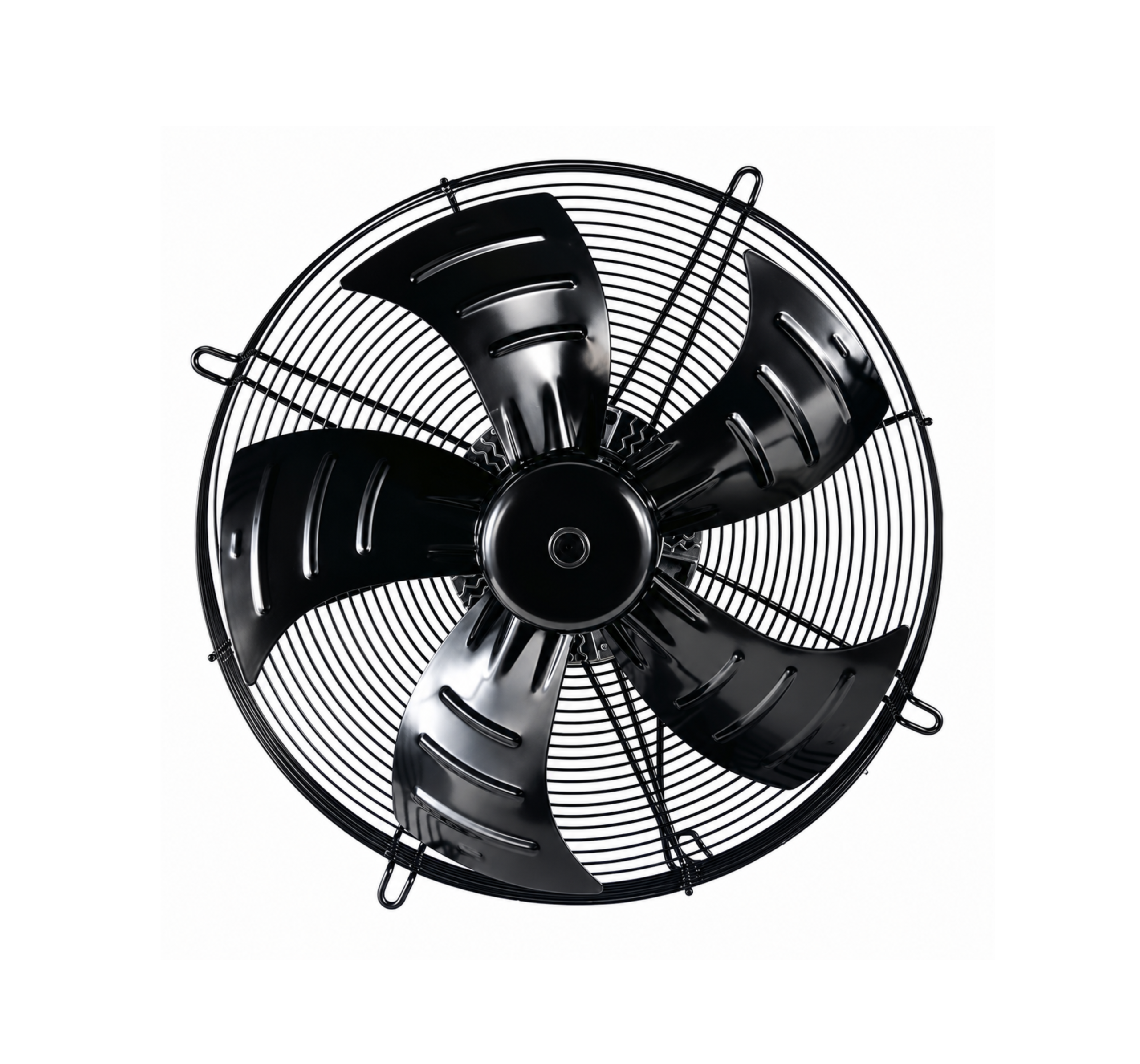

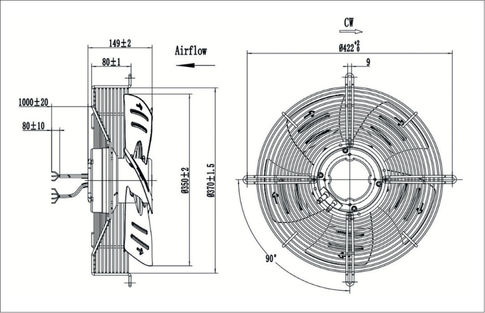

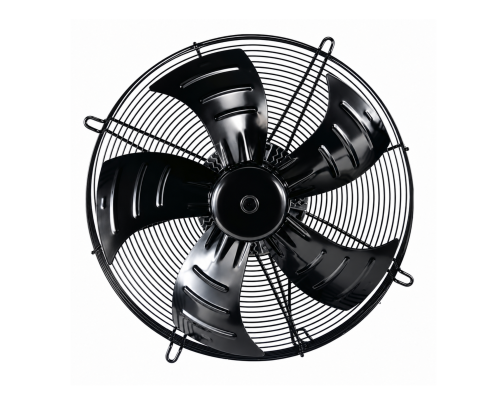

SFA 350 EC – 230/50-60/4050 – VENTILADOR AXIAL EC COM ROTOR EXTERNO

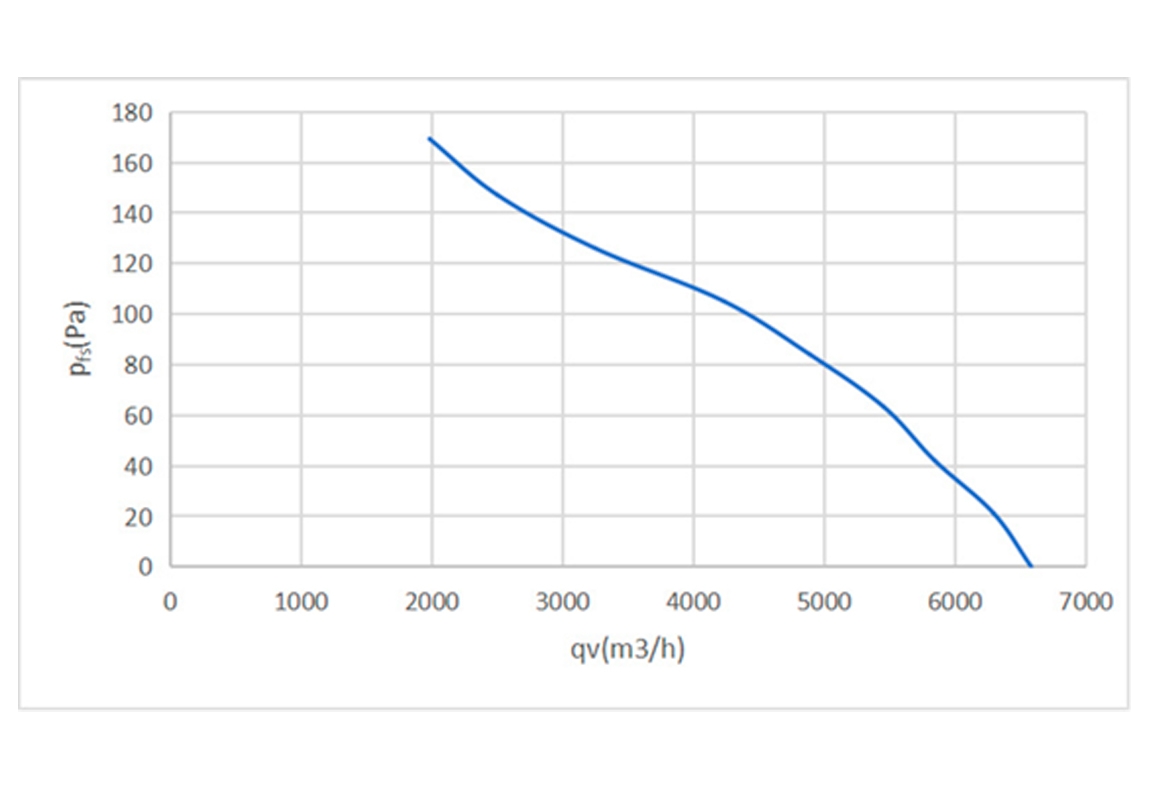

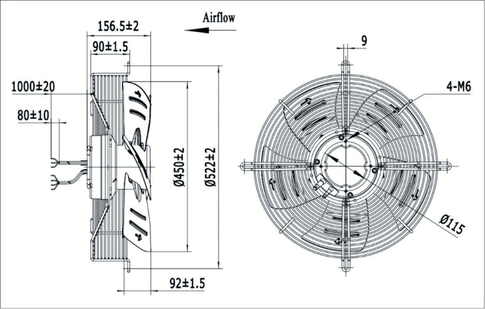

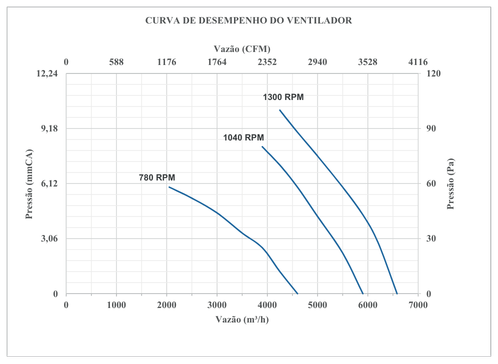

SFA 450 EC – 230/50-60/6580 – VENTILADOR AXIAL EC COM ROTOR EXTERNO

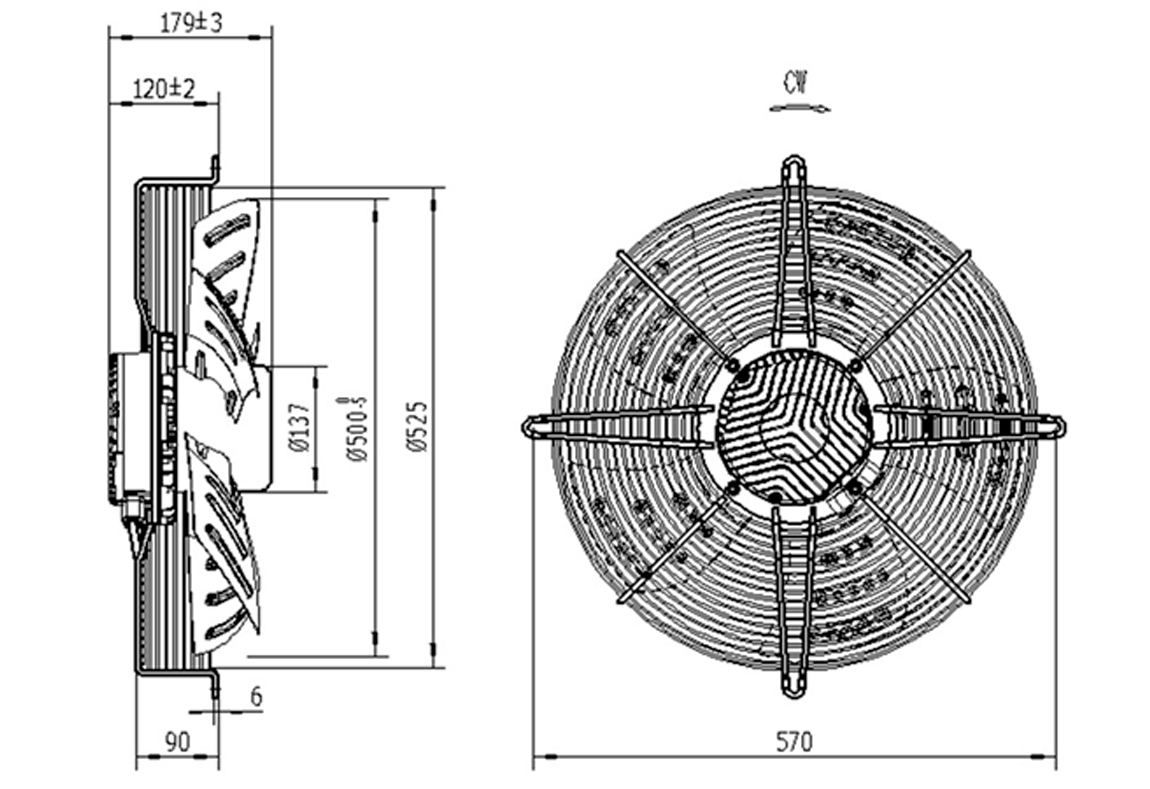

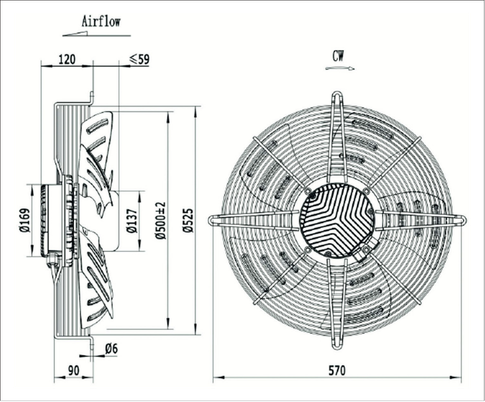

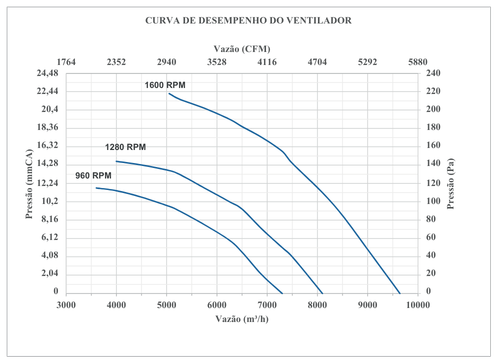

SFA 500 EC – 380/50-60/9642 – VENTILADOR AXIAL EC COM ROTOR EXTERNO

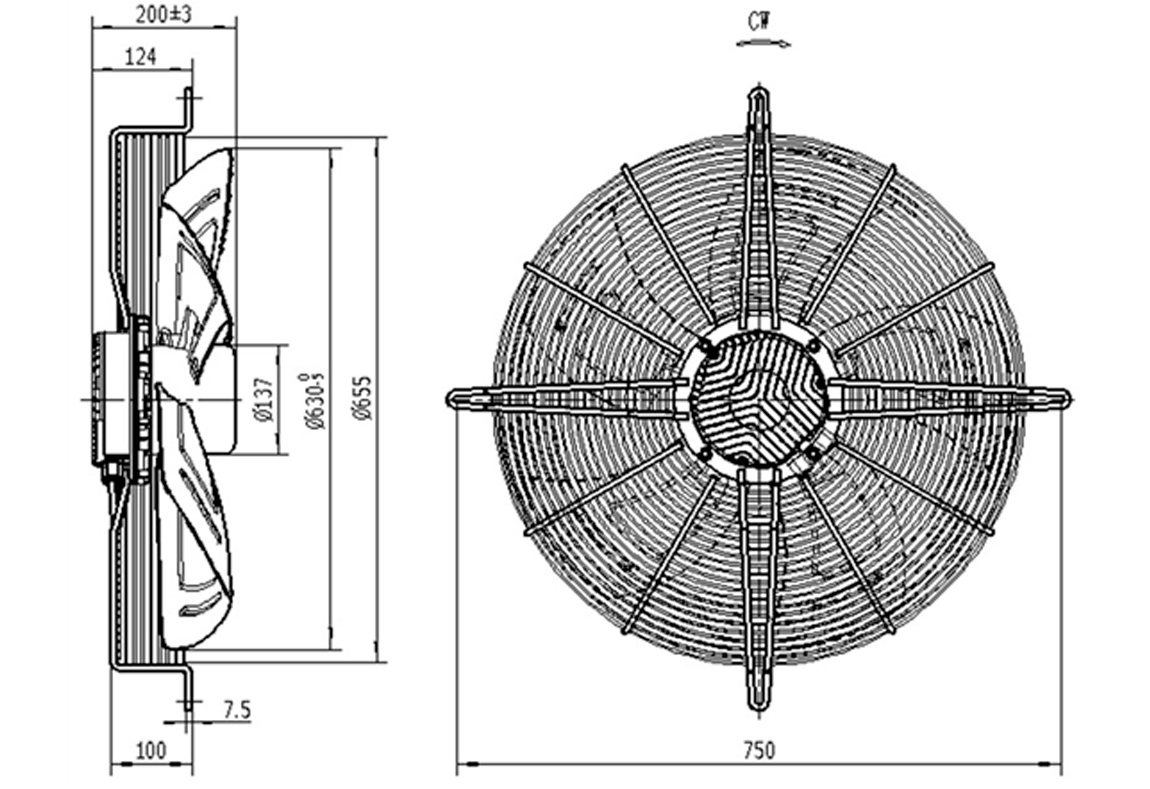

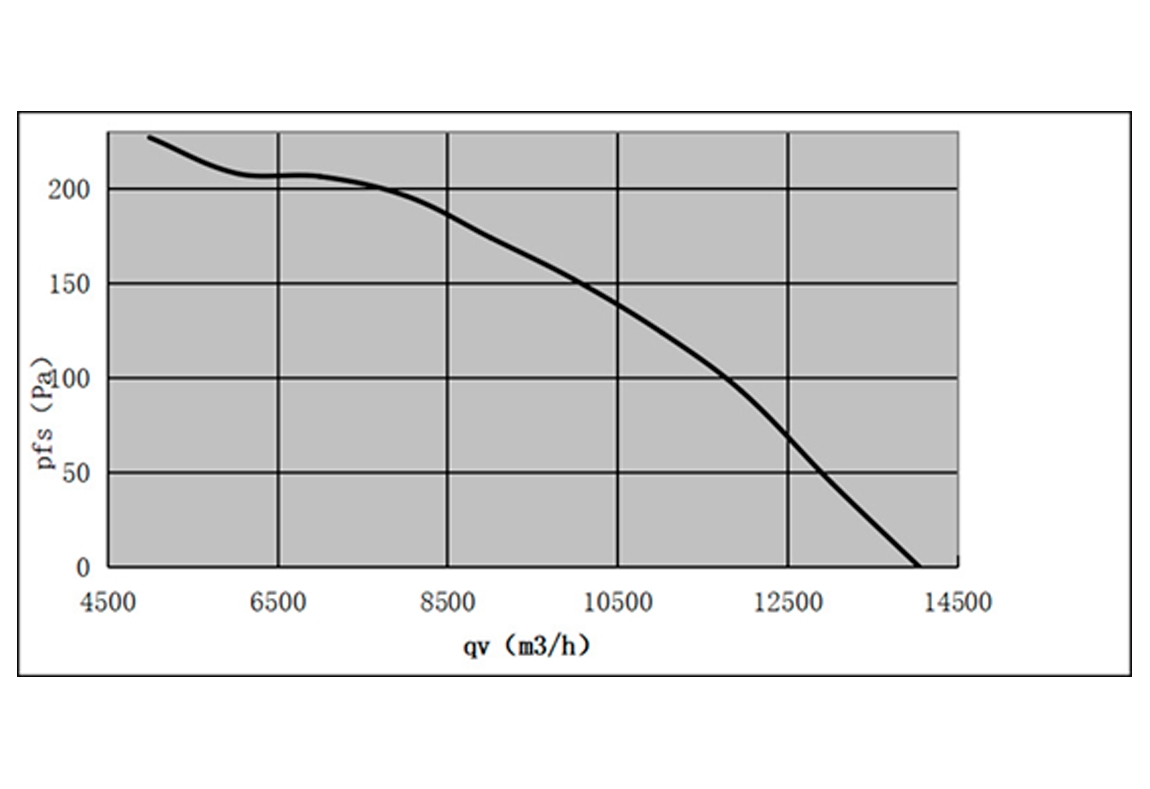

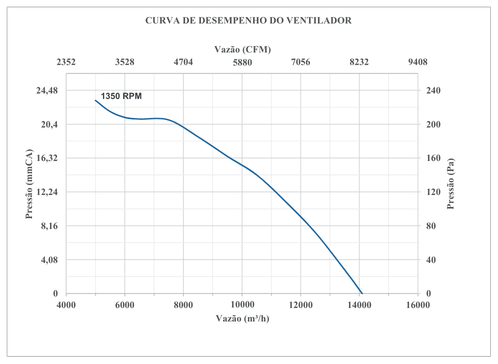

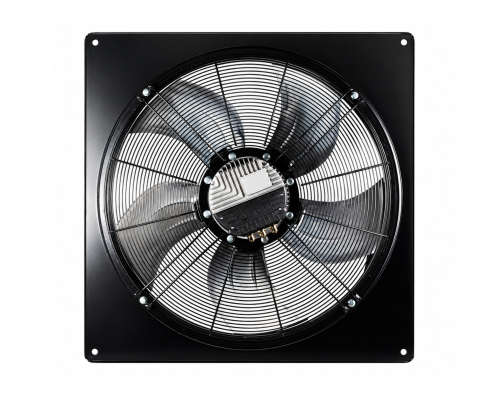

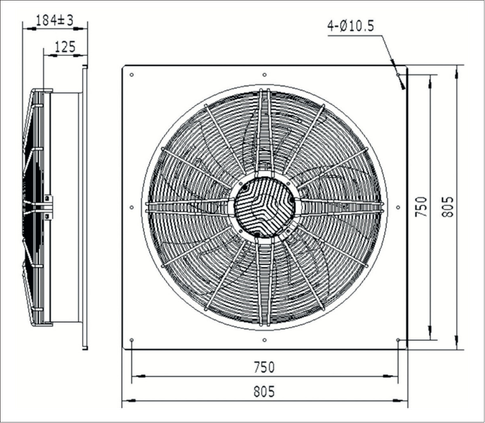

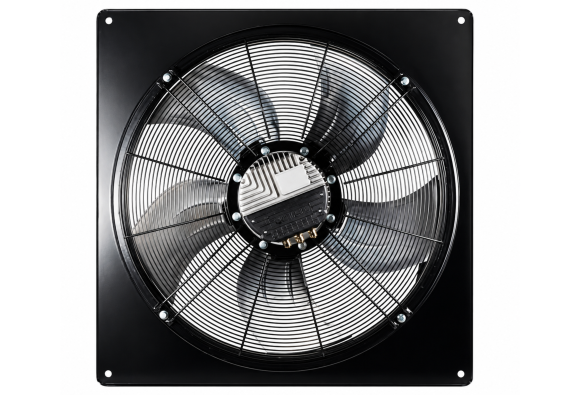

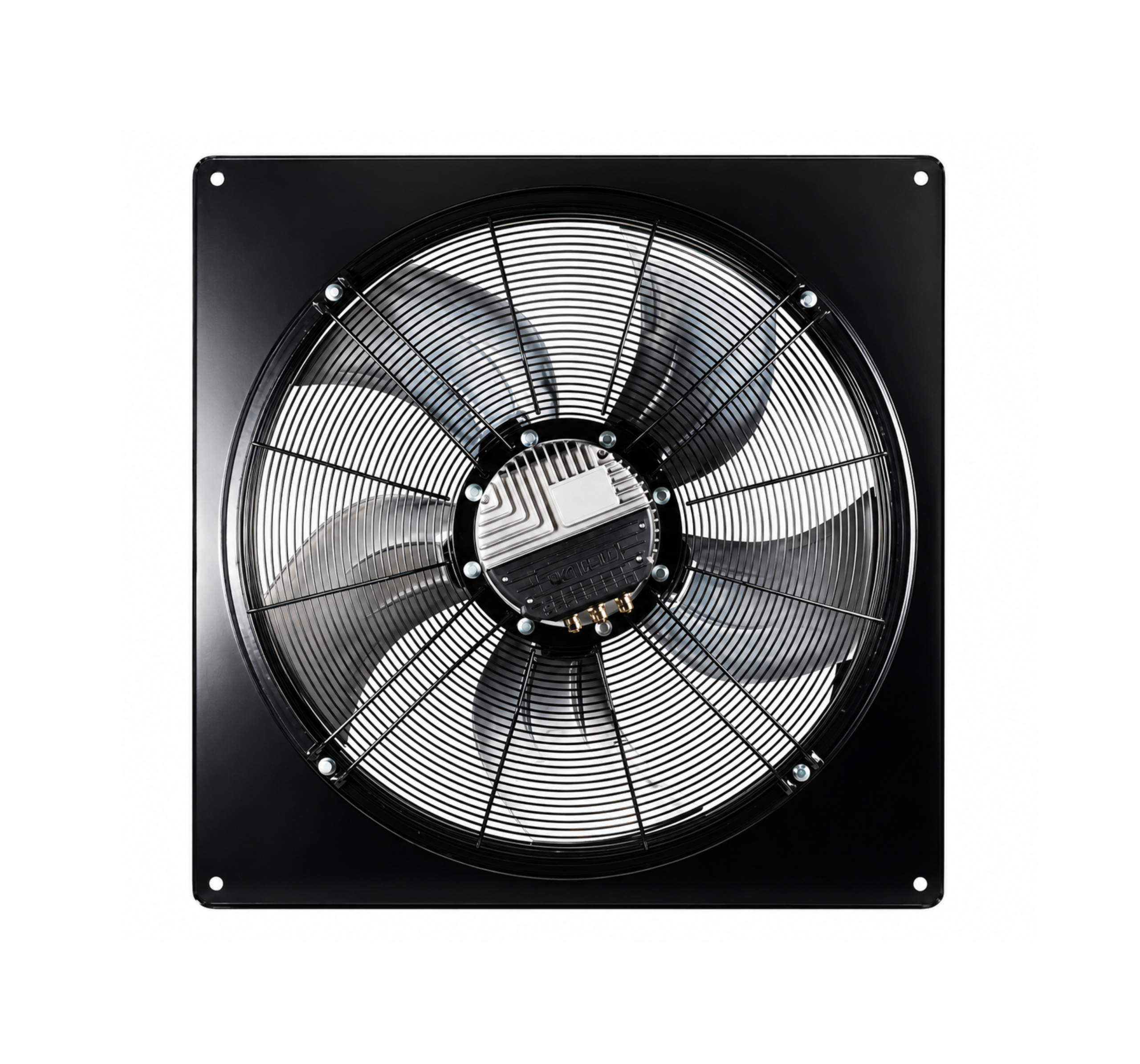

SFA 630 EC – 230/50-60/14100 – VENTILADOR AXIAL EC COM ROTOR EXTERNO

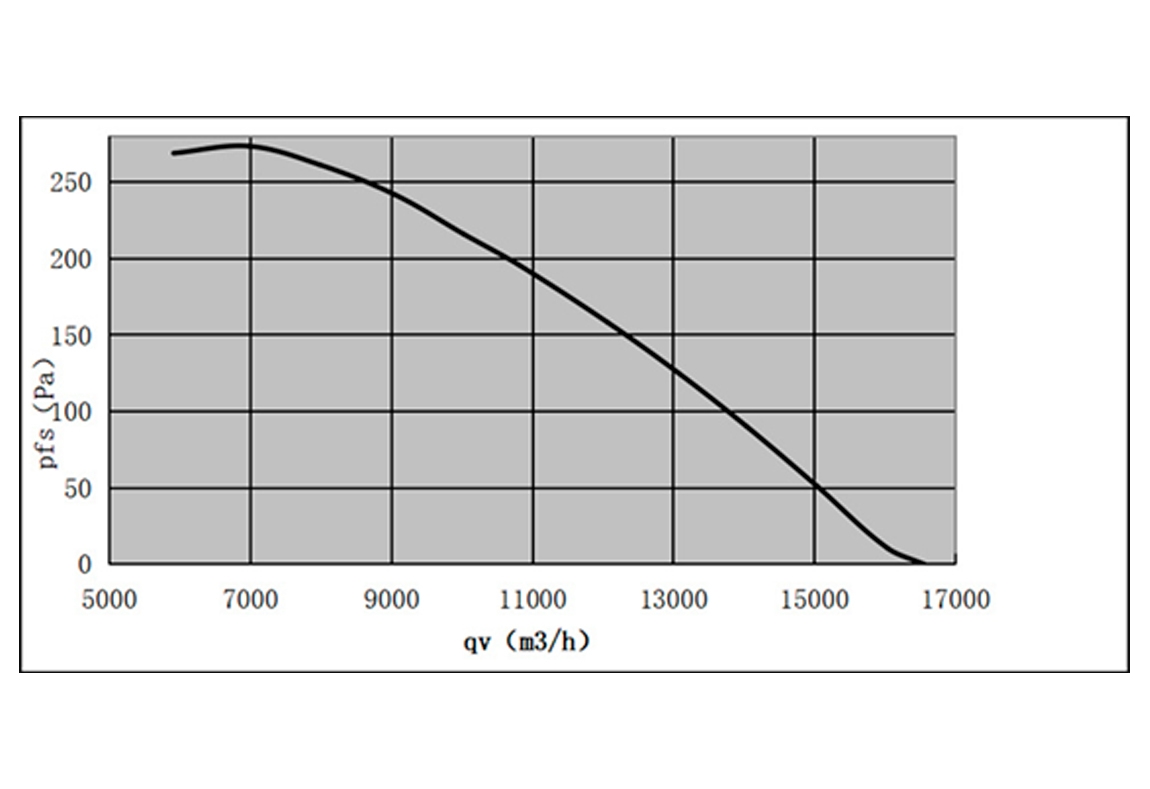

SFA 630 EC – 380/50-60/16500 – VENTILADOR AXIAL EC COM ROTOR EXTERNO

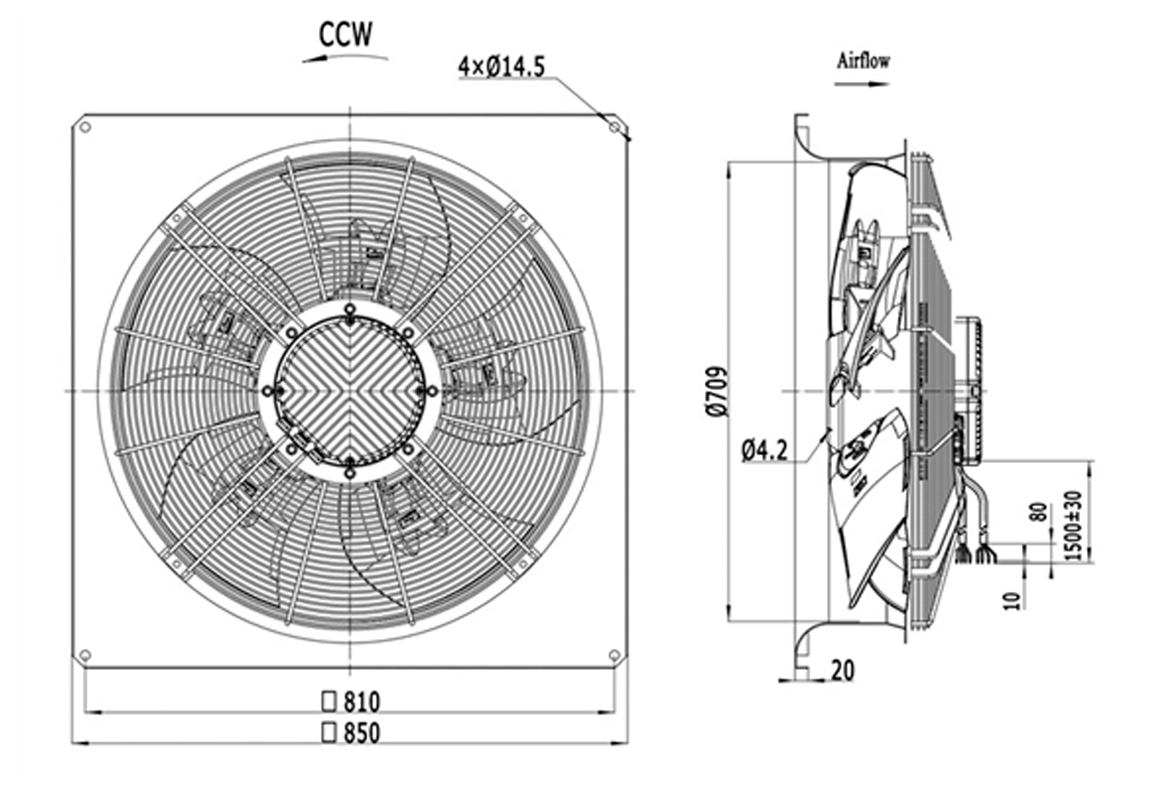

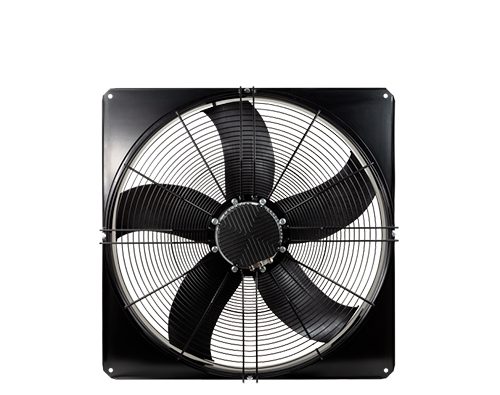

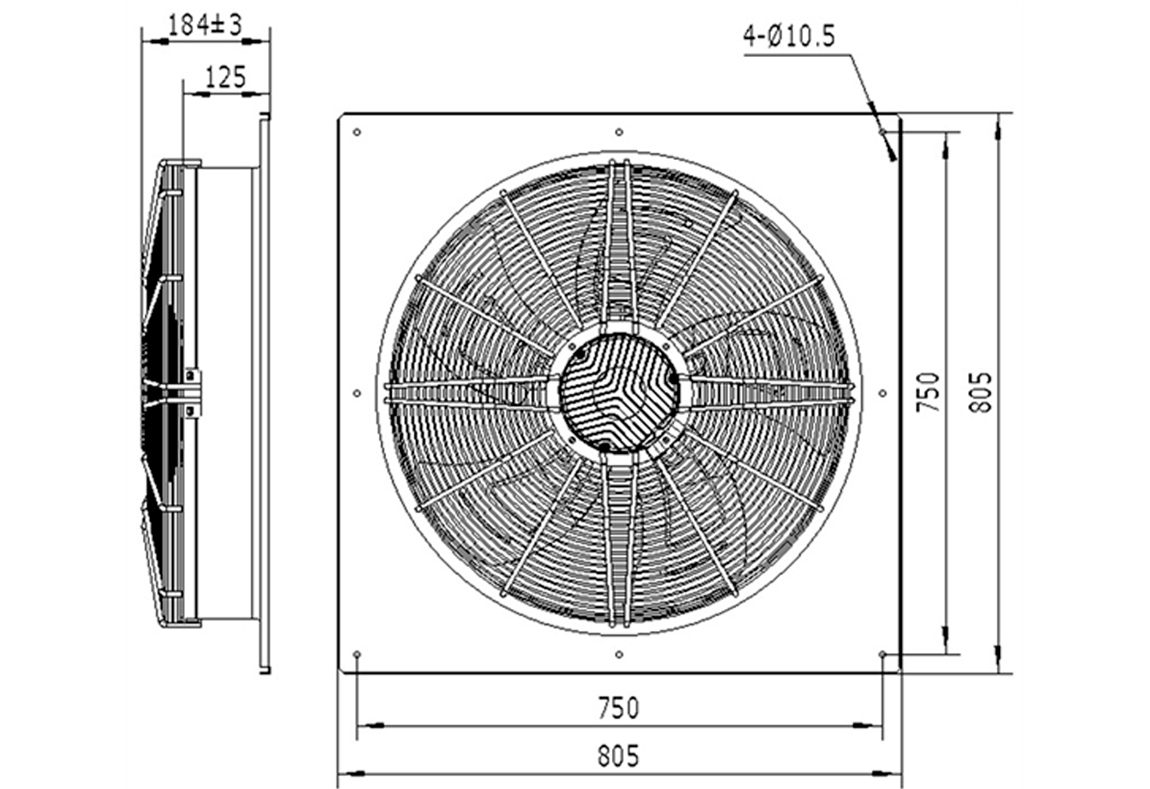

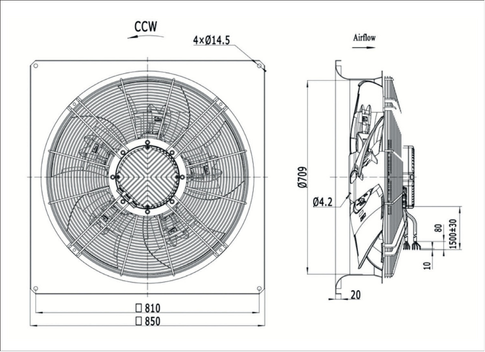

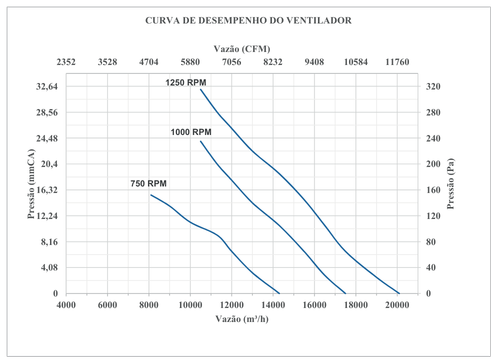

SFA 710 EC – 400/50-60/20100 – VENTILADOR AXIAL EC COM ROTOR EXTERNO

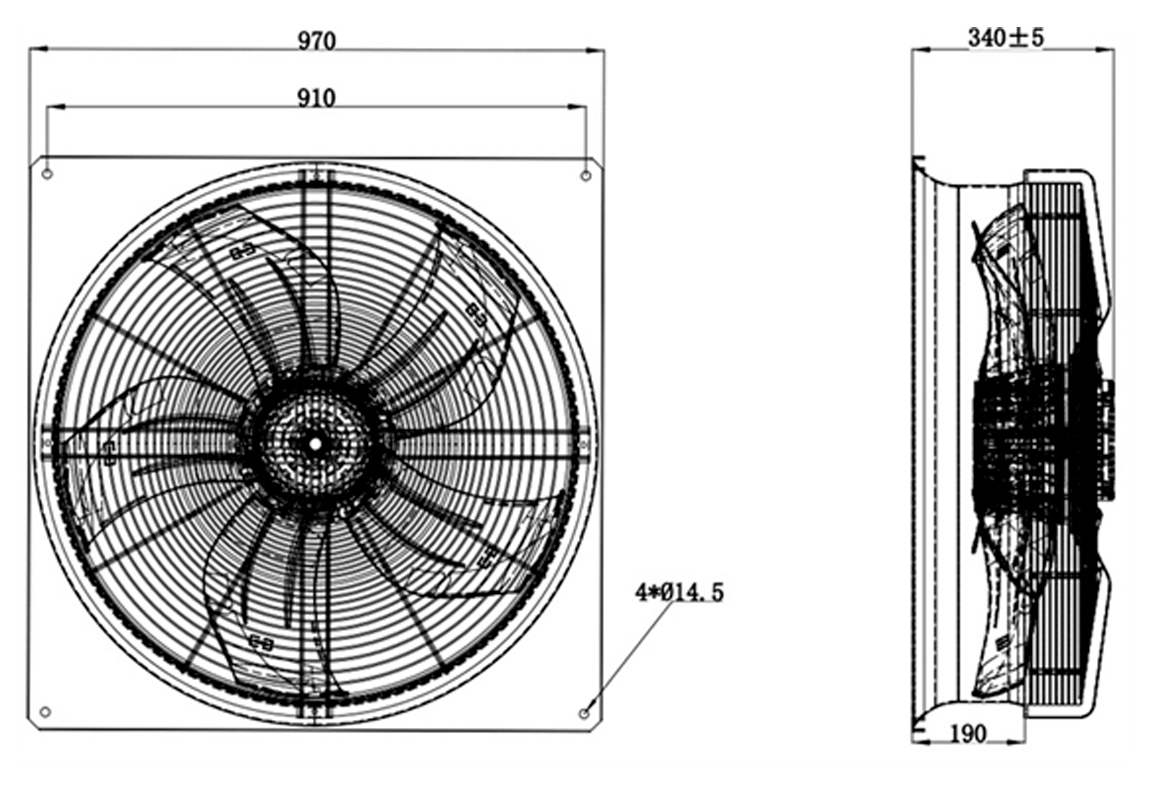

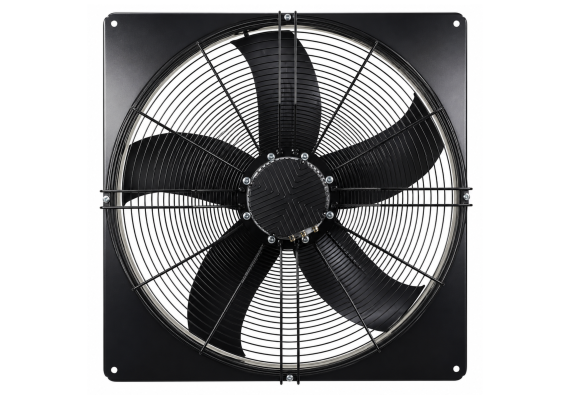

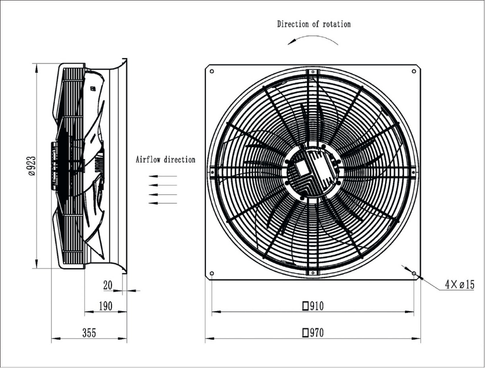

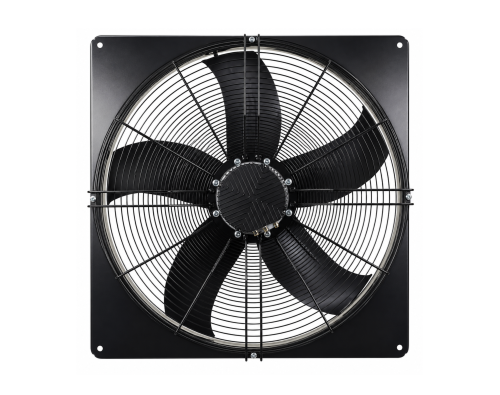

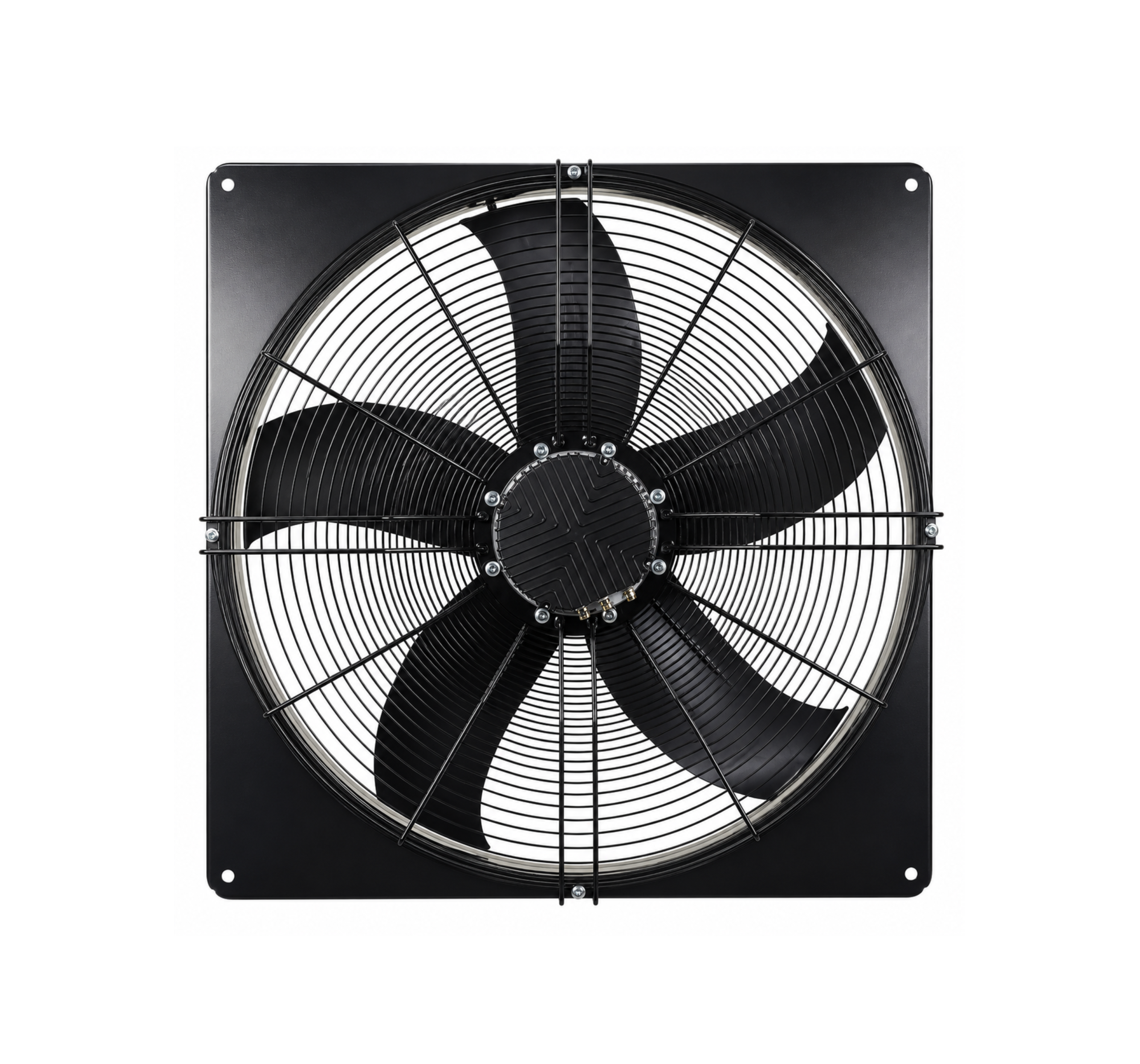

SFA 800 EC – 400/50-60/29073 – VENTILADOR AXIAL EC COM ROTOR EXTERNO
