A Linha FH foi projetada para melhorar a qualidade do ar em ambientes fechados, compactos de alta eficiência sendo uma solução ideal para aplicações de exaustão em espaços reduzidos. De maneira geral, os exaustores auxiliam na eliminação de odores e impurezas em locais com pouca ou nenhuma ventilação, promovendo a renovação do ar e garantindo maior conforto aos ocupantes.
A versão FH sem filtro conta com motores radiais de alta pressão e vazão. Faixa de temperatura de trabalho (-40°C +65°C ). Construídos em chapa reforçada, esses equipamentos possuem vedação especial nas juntas e tampas de acesso, proporcionando maior resistência e durabilidade.

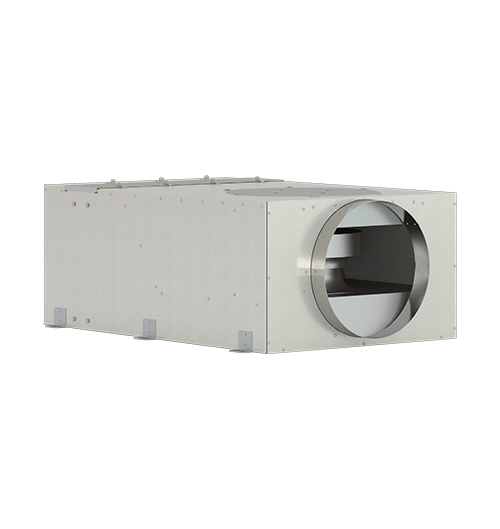

Sobre o Produto
Características Principais
✲ Baixo consumo de energia e operação silenciosa;
✲ Alta vazão e pressão (motor radial);
✲ Instalação versátil, podendo ser montado na posição vertical ou horizontal;
✲ Motor com rolamento e acionamento direto, eliminando polias e correias;
✲ Caixa elétrica interna com acesso lateral, facilitando a instalação e manutenção;
✲ Disponível nos tamanhos de 100 mm a 400 mm, adaptando-se a diversas aplicações.
✲ Os modelos acima de 250 serão fabricados exclusivamente com bocal retangular.
Especificações Técnicas
Especificações técnicas para 230V / 60Hz.
Níveis de ruído a 1 metro de distância com produto tubulado.
| MODELO | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 100 | 125 | 150 | 200 | 250 | 315 | 355 | 400 | ||
| Vazão Máxima | m³/h | 245 | 343 | 644 | 970 | 1548 | 2048 | 2491 | 3447 |
| CFM | 144 | 201 | 379 | 563 | 691 | 1205 | 1466 | 2028 | |
| Frequência [Hz] | 50 / 60 | ||||||||
| Potência Motor [W] | 75 | 75 | 90 | 160 | 173 | 250 | 172 | 400 | |
| Potência Total Absorvida [W] | 79 | 75 | 95 | 112 | 182 | 330 | 183 | 486 | |
| Nível Pressão Sonora [dB] * | 35 | 33 | 45 | 47 | 54 | 55 | 43 | 51 | |
| Nível Pressão Sonora Ambientado – Leq [dBA] ** | 55 | 54 | 61 | 62 | 69 | 71 | 60 | 73 | |
| Tensão Monofásica [V] | 230 | ||||||||

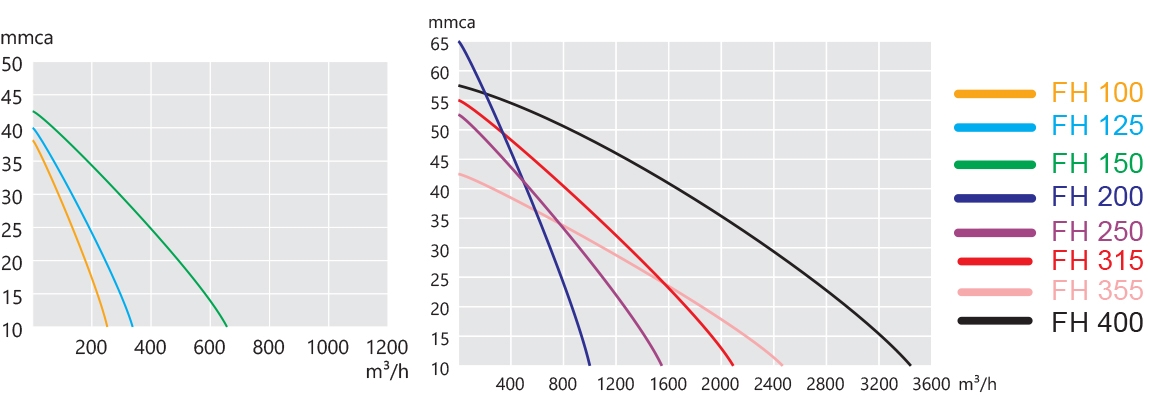

| Pressão Máxima [mmca] | 38 | 40 | 43 | 65 | 53 | 55 | 43 | 57 | |
| Duto [Pol] | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | |
| Peso [kg] | 10 | 10 | 12 | 16 | 25 | 28 | 33 | 42 | |
** Especificações para 230V/60HZ. Nível de pressão sonora perceptível no ambiente, radiado a 3m em campo livre, com dutos na aspiração e descarga.
Modelos

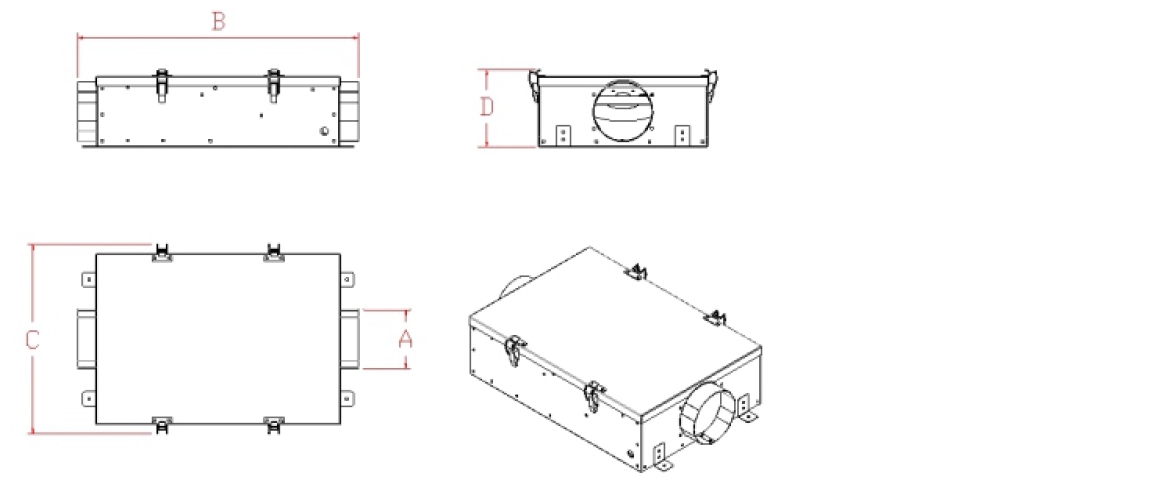

| MODELO | Dimensional (mm) | |||
|---|---|---|---|---|
| a | b | c | d | |
| FH 100 / 125 | 98/124 | 582 | 402 | 168 |
| FH 150 | 149 | 684 | 442 | 186 |
| FH 200 | 199 | 760 | 496 | 242 |
| MODELO | Dimensional (mm) – BOCAL RETANGULAR | |||
|---|---|---|---|---|
| a | b | c | d | |
| FH 250 | 250 | 908 | 610 | 300 |
| FH 315 | 315 | 958 | 620 | 356 |
| FH 355 | 355 | 908 | 668 | 410 |
| FH 400 | 400 | 1094 | 760 | 442 |
