Os Exaustores da Linha ACI são ideais para exaustão ou insuflamento de ar em ambientes de grande porte. Sua versatilidade permite múltiplas saídas ou captações no mesmo ambiente, atuando com alta vazão e alta pressão (radial), além de servirem como reforço em instalações extensas. Equipados com motor com mancais de rolamento e corpo em alumínio, garantem máxima eficiência, durabilidade e desempenho contínuo.
Sobre o Produto
Características Principais:
Atuação em Linha: Desenvolvido para atuar ao longo do duto.
Alta Performance Radial: Oferece alta vazão e alta pressão para resultados robustos.
Corpo em Alumínio: Estrutura exclusiva em alumínio, garantindo leveza, alta resistência e durabilidade.
Instalação Versátil: Pode ser instalado na posição vertical ou horizontal.
Motor Profissional: Equipado com mancais de rolamento para operação suave e vida útil estimada de 40.000 horas (em boas condições de uso).
Segurança Reforçada: Proteção térmica no motor, grau de proteção IPX4 (resistência a respingos d’água) e Classe I de isolamento (necessita aterramento).
Caixa de Ligação Inclusa: Facilita a conexão da fiação elétrica.
Certificações: Certificado pelo INMETRO e certificação para EUA e Canadá (modelos do 100 Mini ao 355/115V).
Garantia: 1 Ano.
Opcionais Disponíveis
Multitimer 3x: Controle do ventilador por múltiplos pontos.
Módulo Anti-mofo: Garante a renovação programada do ar no ambiente.
Módulo Silencius: Reduz o nível de ruído no ambiente.
Timer: Temporizador para funcionamento contínuo.

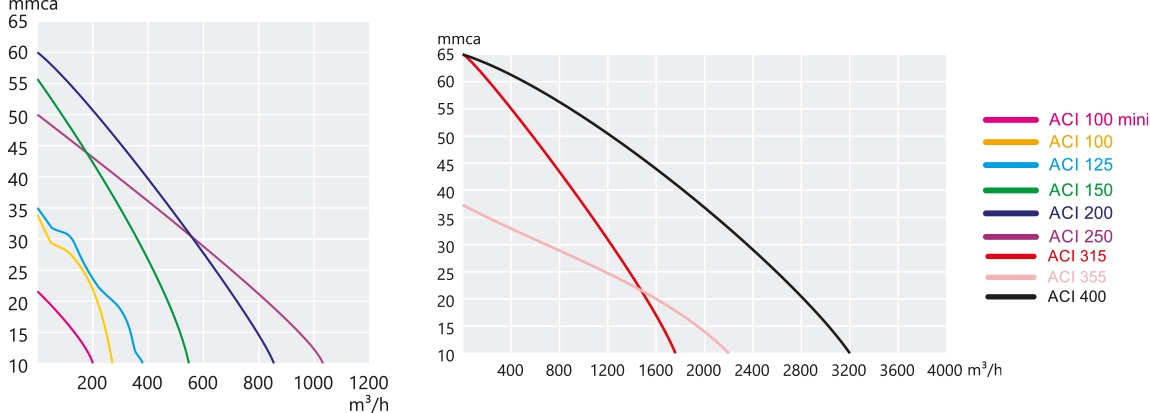

Especificações Técnicas
| ACI | MODELO | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 100 mini | 100 | 125 | 150 | 200 | 250 | 315 | 355 | 400 | ||

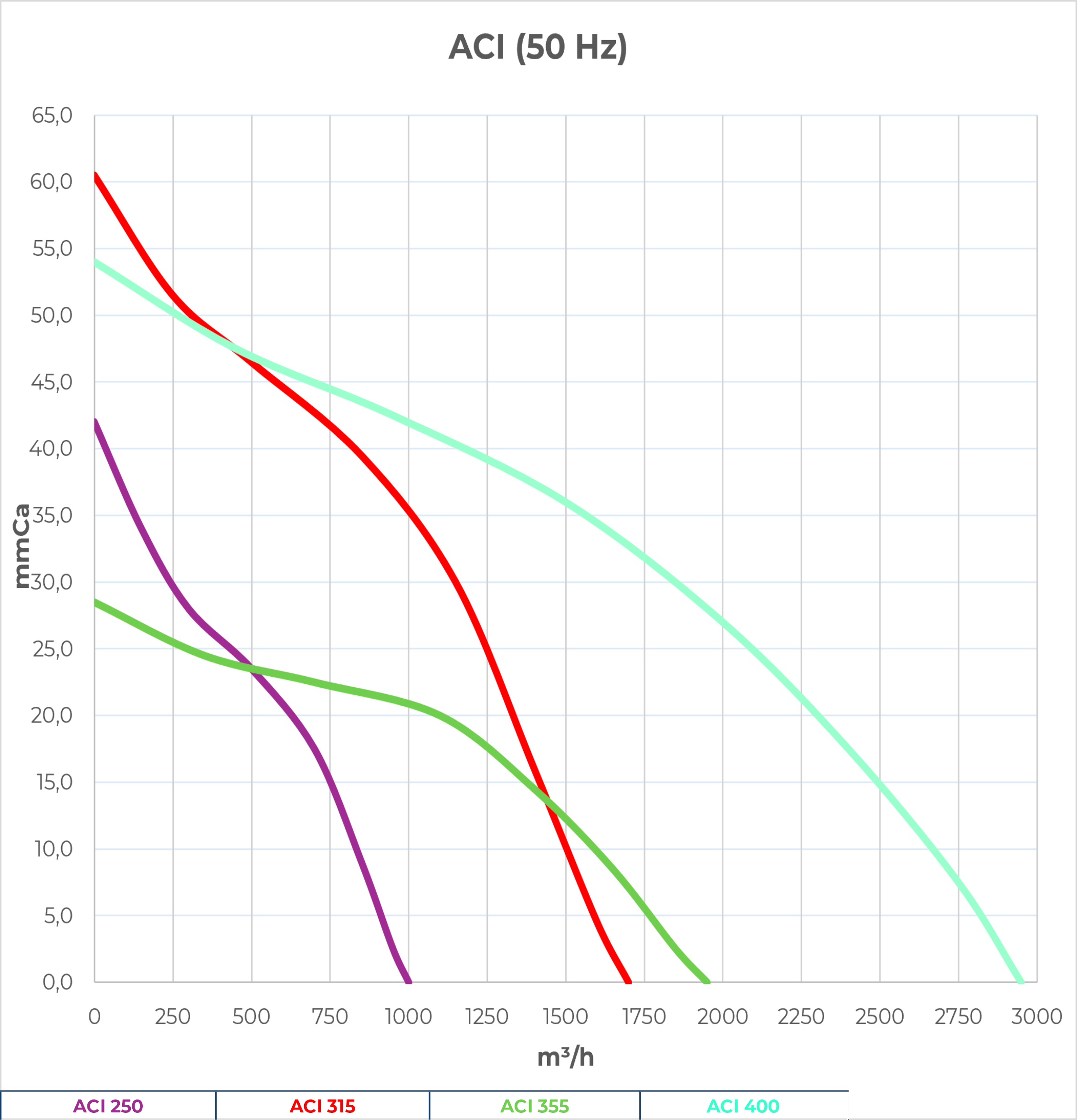

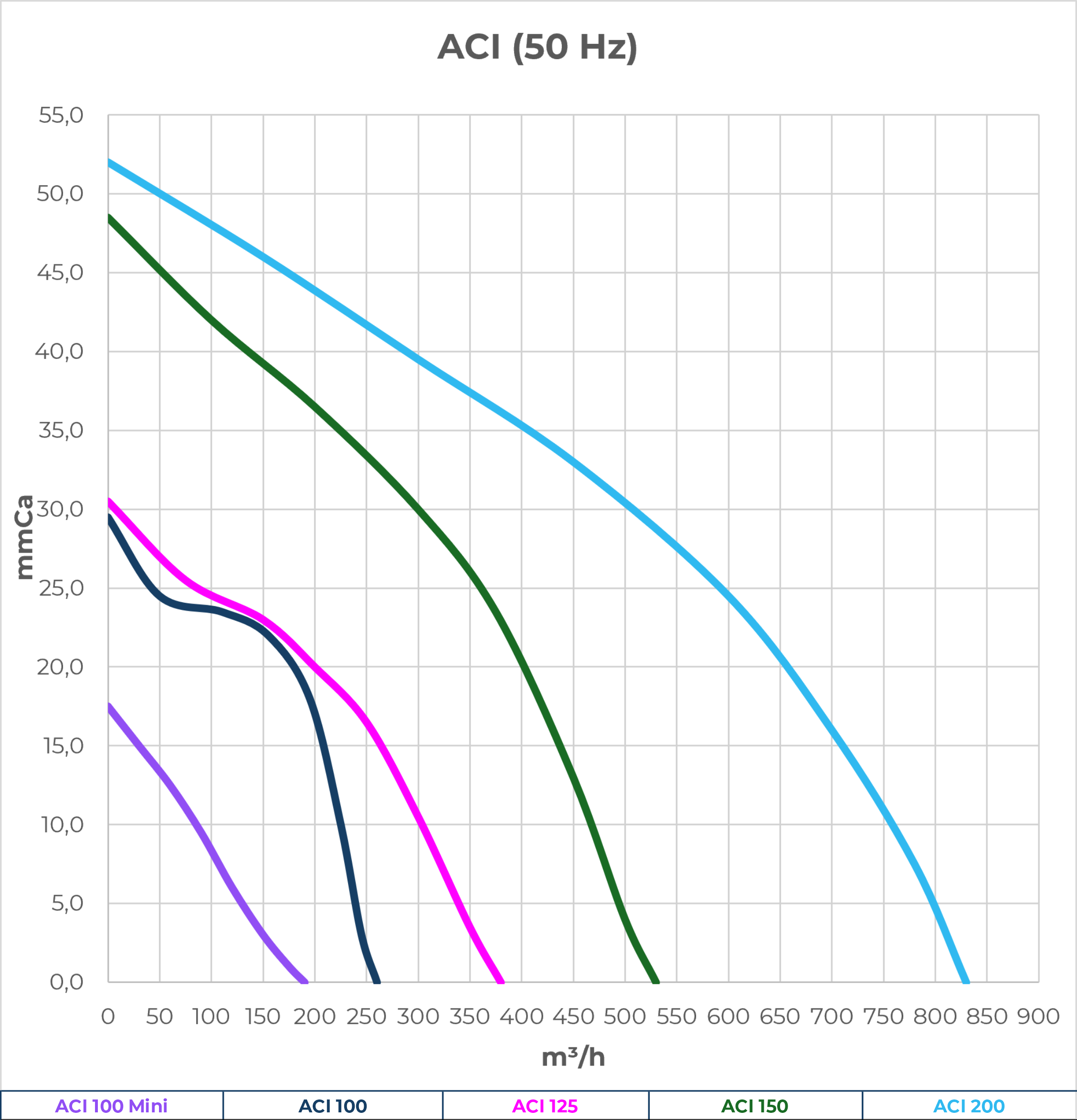

| Frequência | 50Hz | |||||||||
| Vazão Máxima | m³/h | 196 | 256 | 363 | 520 | 803 | 985 | 1635 | 1934 | 2903 |
| CFM | 115 | 151 | 214 | 306 | 472,565 | 580 | 962 | 1.138,159 | 1708 | |
| Pressão Máxima | mmCA | 17 | 29 | 30 | 48 | 52 | 42 | 60 | 28 | 53 |
| In. W.G | 0,669 “ | 1,142 “ | 1,181 “ | 1,890 “ | 2,047″ | 1,654 “ | 2,362 “ | 1,102″ | 2,087 “ | |

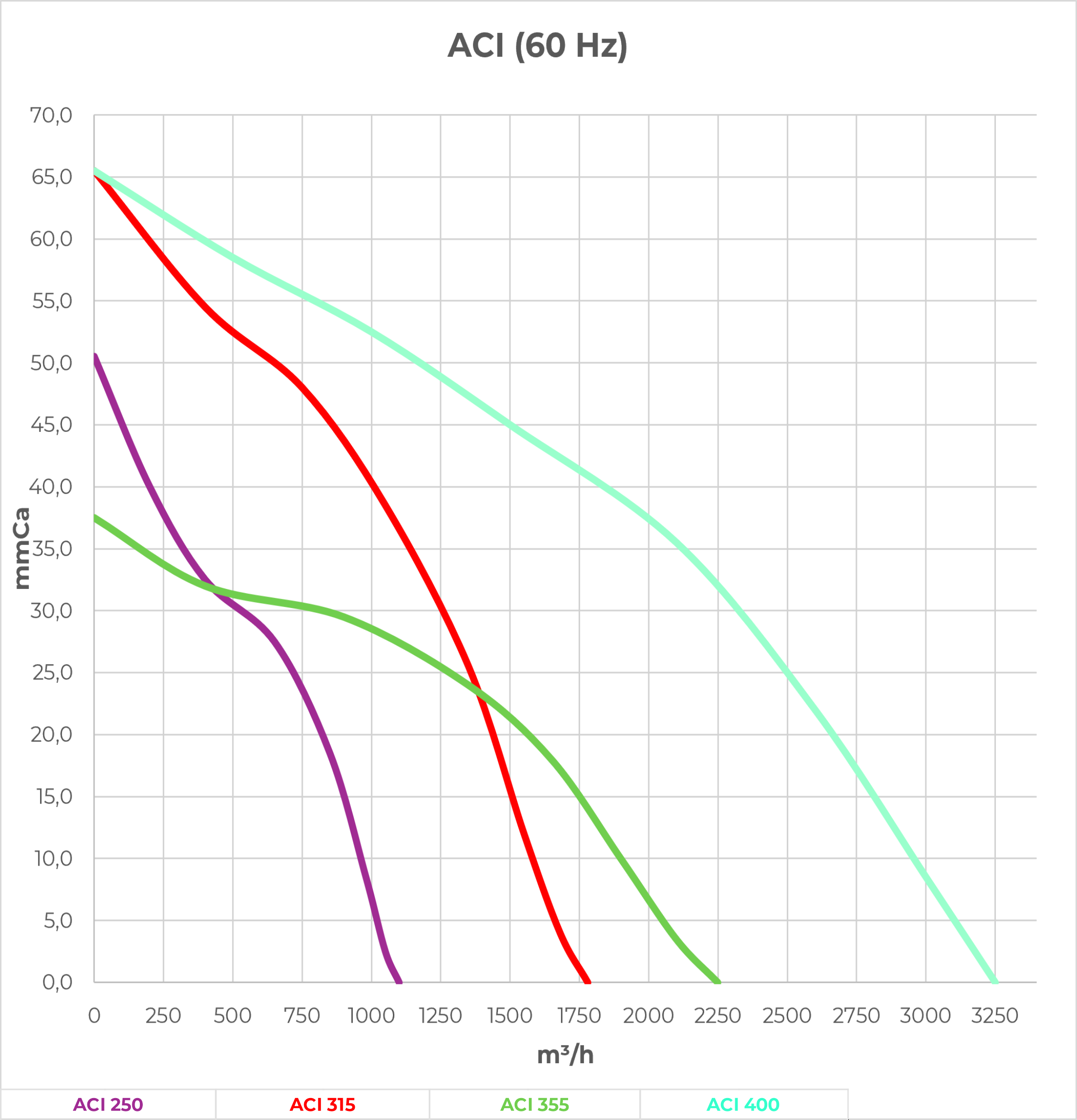

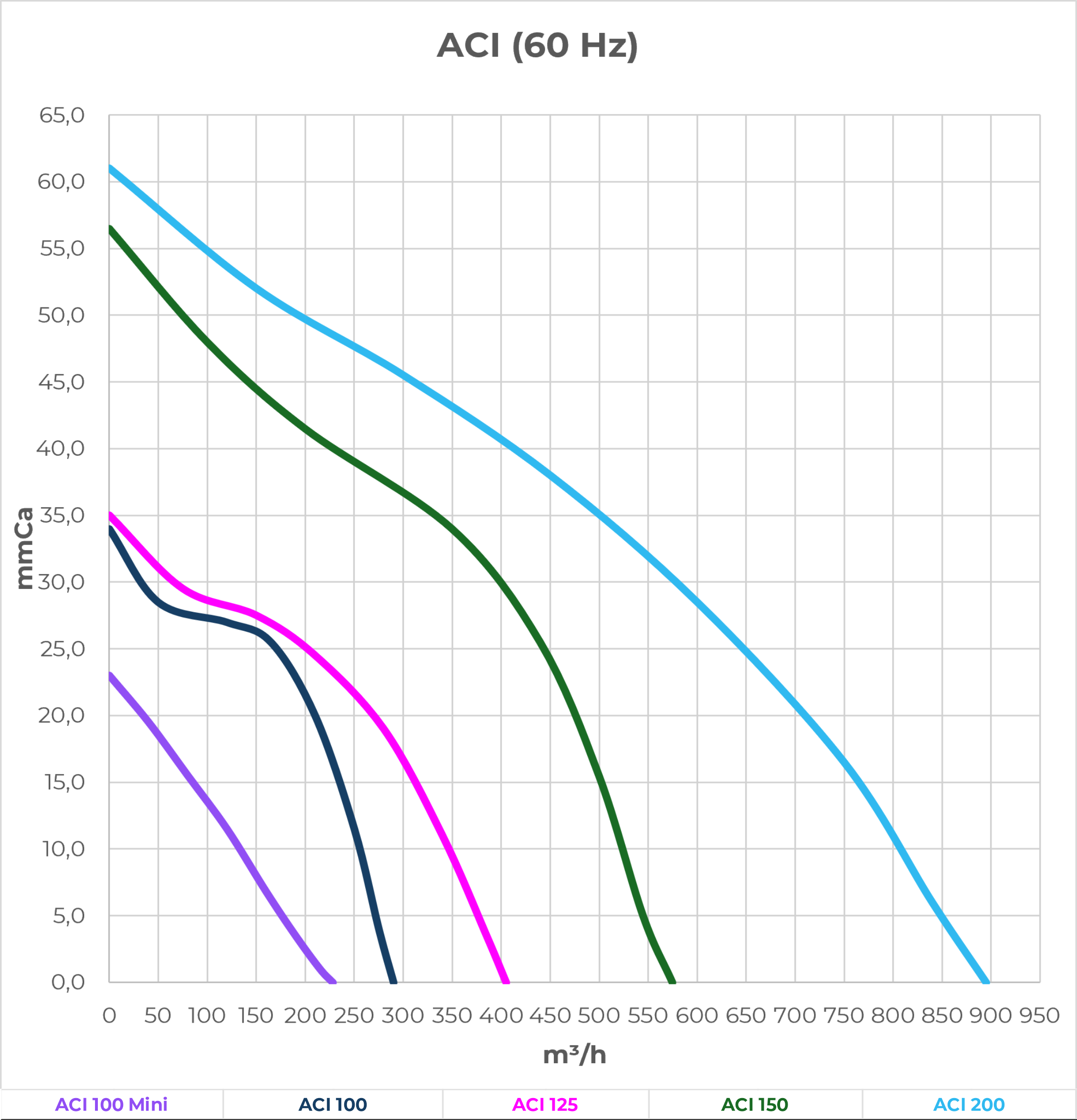

| Frequência | 60Hz | 100 mini | 100 | 125 | 150 | 200 | 250 | 315 | 355 | 400 |
| Vazão Máxima | m³/h | 225 | 275 | 390 | 560 | 865 | 1080 | 1700 | 2210 | 3200 |
| CFM | 132 | 162 | 230 | 330 | 509 | 636 | 1000 | 1300 | 1883 | |
| Pressão Máxima | mmCA | 22 | 34 | 35 | 56 | 60 | 50 | 65 | 37 | 65 |
| In. W.G | 0,866 “ | 1,339 “ | 1,378 “ | 2,205 “ | 2,362″ | 1,969 “ | 2,559 “ | 1,456″ | 2,559 “ | |
| Tensão Monofásica [V] | 127 / 220 | 127 / 220 | 220 | |||||||
| Potência Total Absorvida [W] | 127 V | 11,899 | 25,439 | 25,439 | 44,723 | 43,082 | 90,268 | 117,349 | 144,840 | 584,685 |
| 220 V | 27,129 | 58 | 58 | 101,969 | 98,227 | 205,809 | 267,552 | 330,230 | ||
| Nível Pressão Sonora [dB] * | 34 | 33 | 38 | 46 | 50 | 51 | 58 | 41 | 49 | |
| Nível Pressão Sonora Ambientado – Leq [dBA] ** | 45 | 51 | 50 | 61 | 62 | 68 | 74 | 61 | 69 | |
| Rotação (rpm) | 2.550 | 2.600 | 2.600 | 2.650 | 2.650 | 2.850 | 2.550 | 1.500 | 2.475 | |
| Duto (pol) | 4 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | |
| Peso | Kg | 2 | 3,140 | 3,140 | 4,360 | 4,360 | 5,160 | 6,860 | 10,500 | 22,500 |
| lbs | 4,409 | 6,922 | 6,922 | 9,612 | 9,612 | 11,375 | 15,123 | 23,148 | 49,603 | |
** Especificações para 220V/60Hz. Nível de pressão sonora perceptível no ambiente, radiado a 3m em campo livre, com dutos na aspiração e descarga.
Modelos

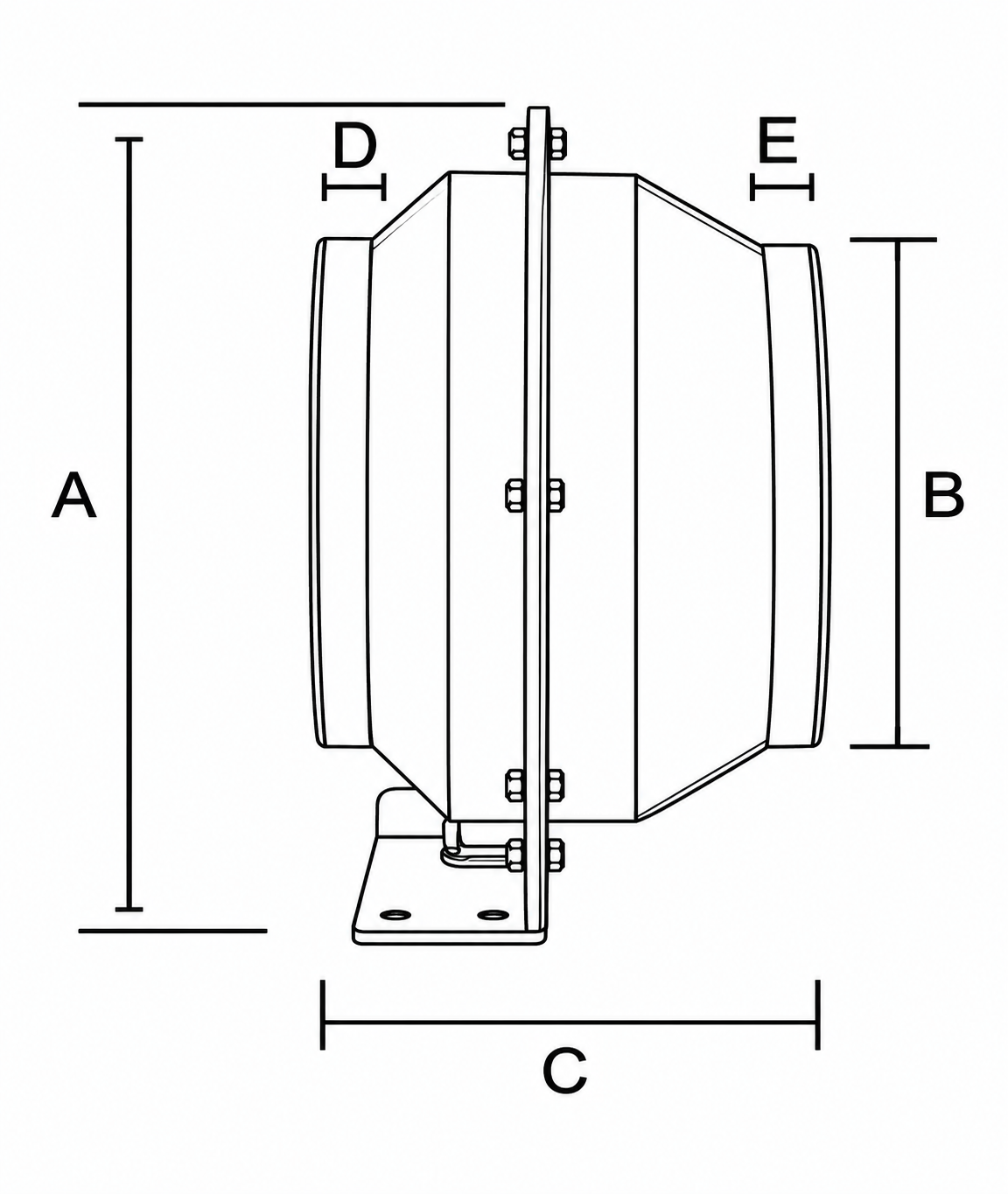

| MODELO | Dimensional (mm) | ||||
|---|---|---|---|---|---|
| A | B | C | D | E | |
| ACI 100 MINI | 227 | 99 | 273 | 30 | 30 |
| ACI 100 | 305 | 99 | 255 | 28 | 30 |
| ACI 125 | 305 | 125 | 255 | 28 | 30 |
| ACI 150 | 400 | 150 | 310 | 28 | 30 |
| ACI 200 | 400 | 199 | 310 | 30 | 30 |
| ACI 250 | 400 | 250 | 310 | 30 | 30 |
| ACI 315 | 470 | 315 | 285 | 30 | 30 |
| ACI 355 | 520 | 355 | 480 | 40 | 50 |
| ACI 400 | 630 | 400 | 610 | 30 | 50 |
