Tecnologia EC e alta eficiência para uma movimentação de ar mais inteligente, econômica e precisa.

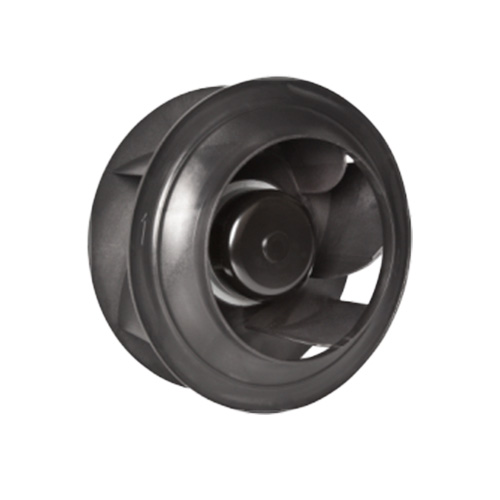

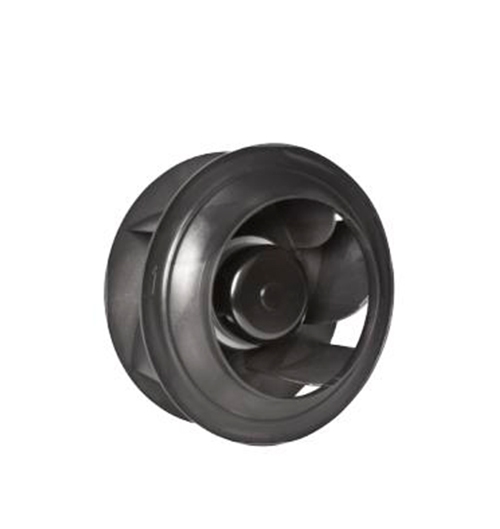

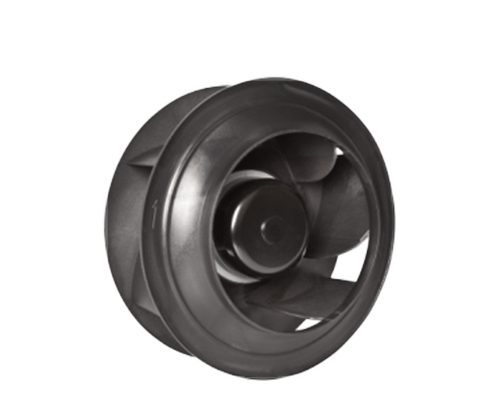

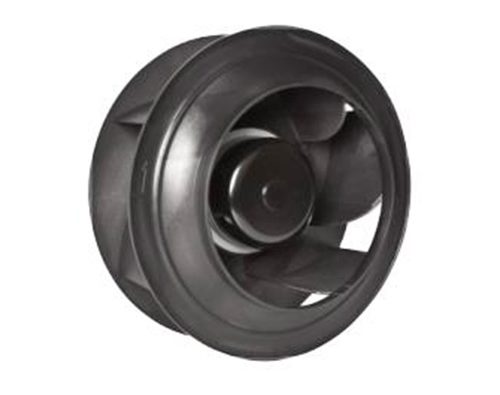

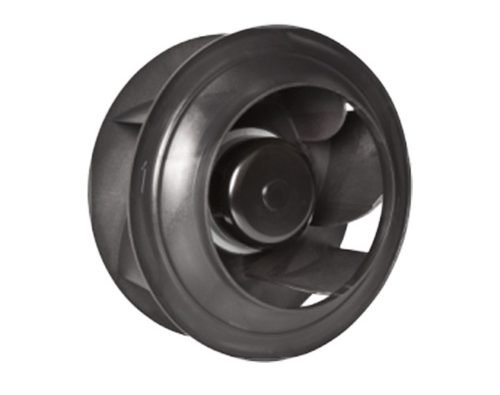

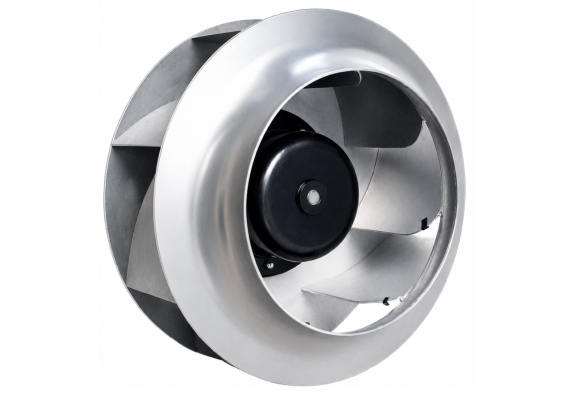

Os ventiladores centrífugos compactos da linha SFR EC possuem rotores com diâmetros de 190 a 310 mm e design compacto, com acionamento direto por motor EC. Equipados com rotor do tipo radial e rolamentos de esferas, oferecem desempenho adequado para diferentes aplicações de movimentação de ar.
A linha apresenta modelos com vazões de até 3.700 m³/h e pressões máximas de até 104,6 mmCA, conforme o modelo selecionado. Os equipamentos possuem carcaça ultra compacta, proteção térmica do motor, grau de proteção IP54 e classe de isolamento F.
Os ventiladores SFR EC são indicados para aplicações em sistemas de insuflamento e exaustão, purificação do ar, equipamentos industriais e comerciais, condicionadores de ar de precisão, fan-coils, unidades compactas de tratamento de ar, gabinetes de ventilação e outras aplicações.

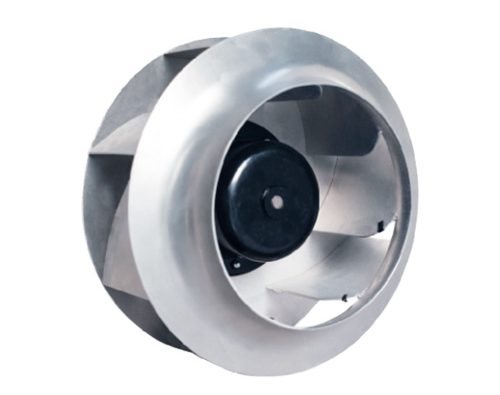

Os rotores são fabricados em plástico de alta resistência ou alumínio fundido, conforme o modelo. Os equipamentos utilizam motores EC monofásicos, com alimentação de 230 V e frequência de 50–60 Hz, conforme as especificações técnicas de cada modelo.
Sobre o Produto
Características Principais:
✲ Ventilador centrífugo com rotor do tipo radial;
✲ Acionamento direto por motor EC;
✲ Carcaça ultra compacta;
✲ Rolamentos de esferas para maior durabilidade e desempenho;

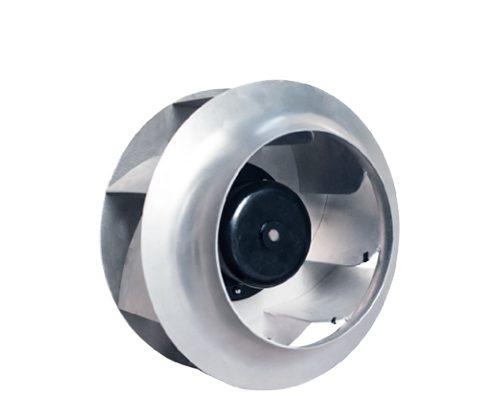

✲ Rotores fabricados em plástico de alta resistência ou alumínio fundido, conforme o modelo;
✲ Modelos com vazões de até 3.700 m³/h;
✲ Pressões máximas de até 104,6 mmCA;
✲ Motor com proteção térmica;
✲ Grau de proteção IP54;
✲ Classe de isolamento F;
✲ Motores monofásicos, conforme os modelos apresentados;
✲ Frequência de operação de 50–60 Hz;
✲ Temperatura de armazenamento de -40 °C a +75 °C.
*O produto não acompanha o bocal de aspiração. O acessório deve ser solicitado/adquirido separadamente.
Especificações Técnicas
| Modelo | Material do Rotor | Material do Motor | Proteção do Motor | Grau de Proteção | Grau de Isolamento | Temperatura de Armazenamento |
|---|---|---|---|---|---|---|
| SFR 190 EC – 230/50-60/735 | Plástico resistente | Alumínio fundido | Proteção térmica | IP54 | F | -40ºC / + 75ºC |
| SFR 225 EC – 230/50-60/1230 | Plástico resistente | Alumínio fundido | Proteção térmica | IP54 | F | -40ºC / + 75ºC |
| SFR 250 EC – 230/50-60/1680 | Plástico resistente | Alumínio fundido | Proteção térmica | IP54 | F | -40ºC / + 75ºC |
| SFR 280 EC – 230/50-60/2920 | Plástico resistente | Aço | Proteção térmica | IP54 | F | -40ºC / + 75ºC |

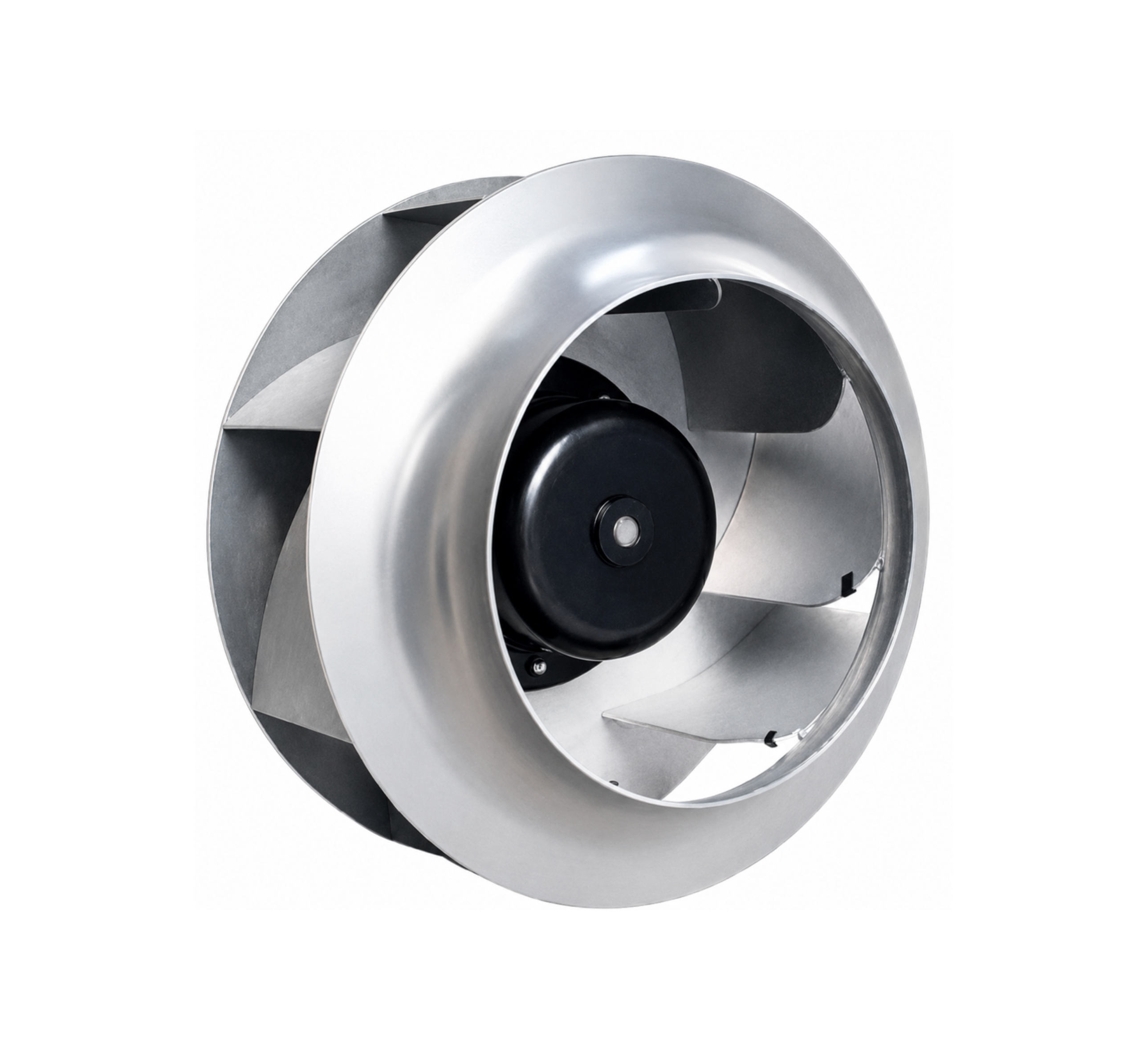

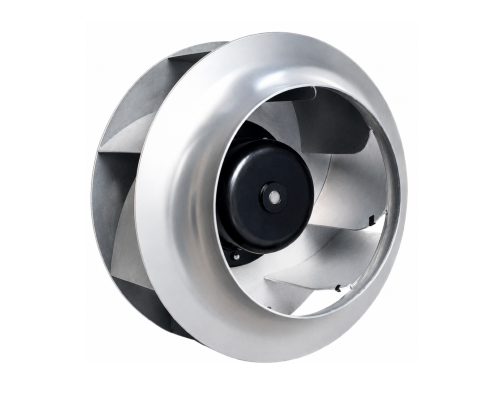

| SFR 280 EC – 230/50-60/3500 | Alumínio fundido | Aço | Proteção térmica | IP54 | F | -40ºC / + 75ºC |

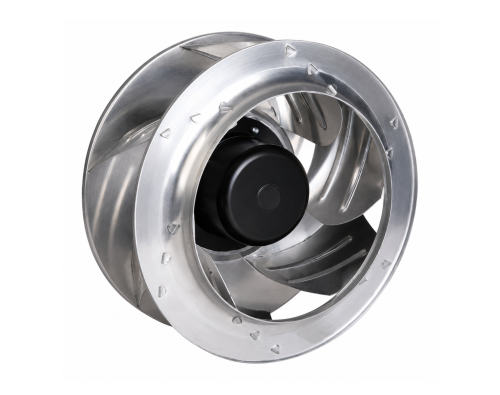

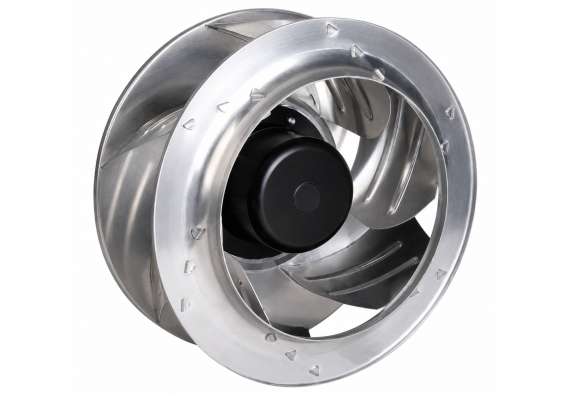

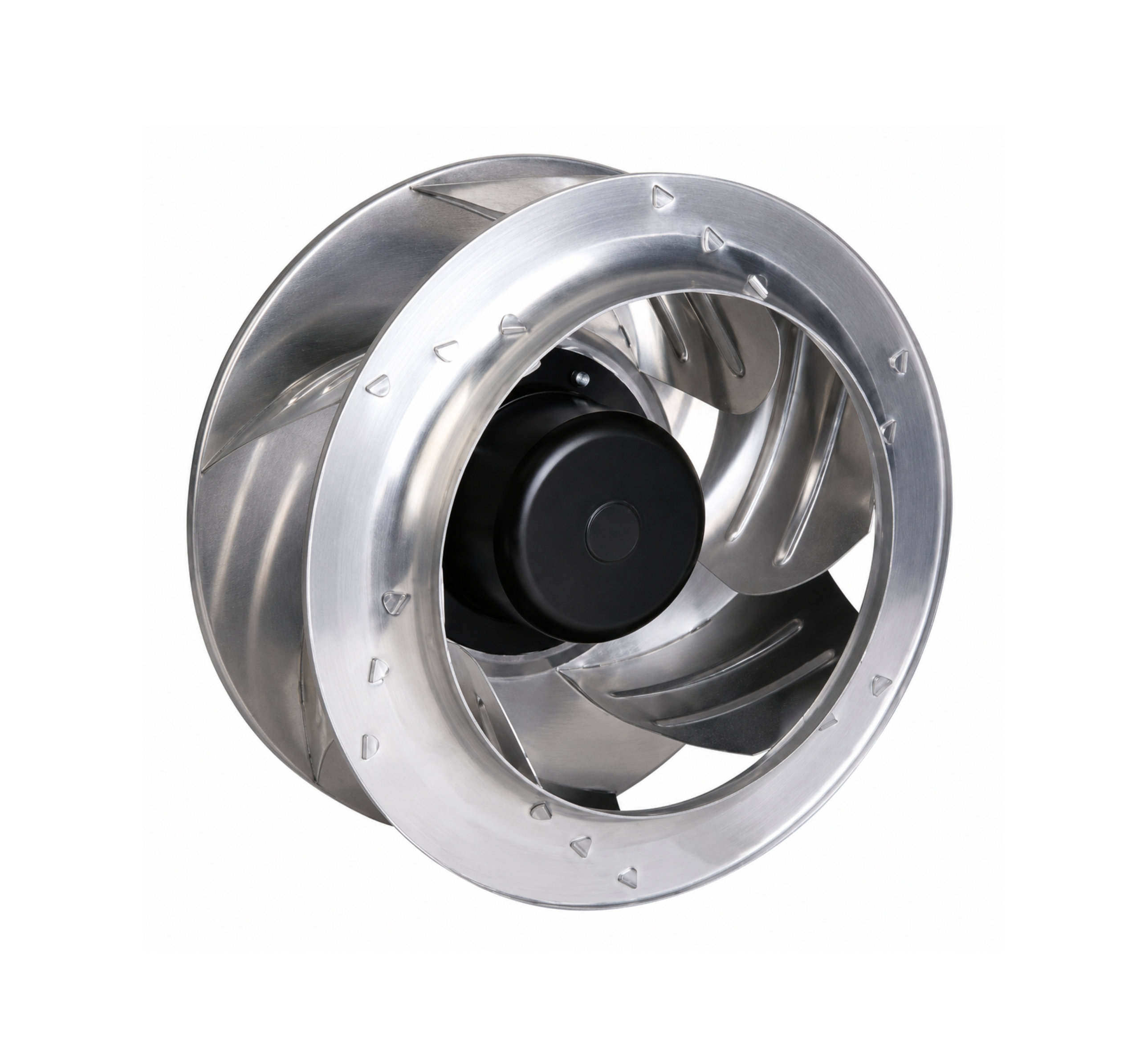

| SFR 310 EC – 230/50-60/3700 | Alumínio fundido | Aço | Proteção térmica | IP54 | F | -40ºC / + 75ºC |
| Modelo | Diâmetro do Rotor | Rotação | Velocidade Periférica | Vazão Máxima | Pressão Máxima | Potência de Entrada | Corrente Nominal | Fase | Tensão Nominal | Pressão Sonora a 1 m | Rendimento | Motor |

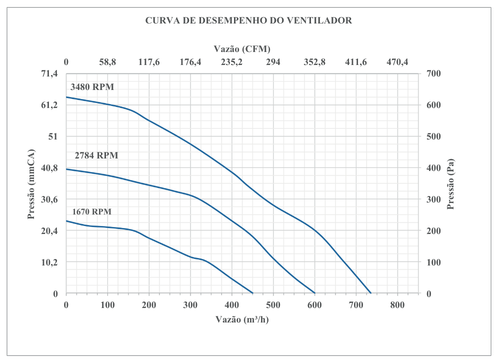

| SFR 190 EC – 230/50-60/735 | 190 mm | 3.480 rpm | 34,62 m/s | 735 m³/h | 63,8 mmCA | 95 W | 0,70 A | ~1 | 230 V | 75 dB (A) | 66% | 95 W – 1 / 230 V / 50-60 Hz |

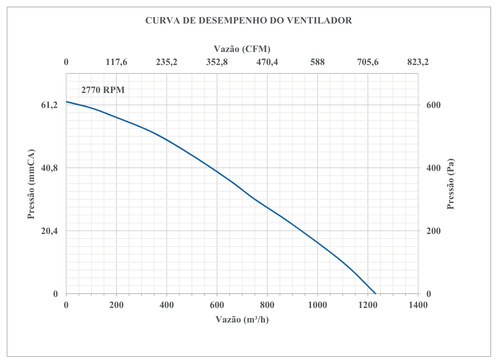

| SFR 225 EC – 230/50-60/1230 | 225 mm | 2.770 rpm | 32,63 m/s | 1.230 m³/h | 62,2 mmCA | 140 W | 1,00 A | ~1 | 230 V | – | 47% | 140 W – 1 / 230 V / 50-60 Hz |

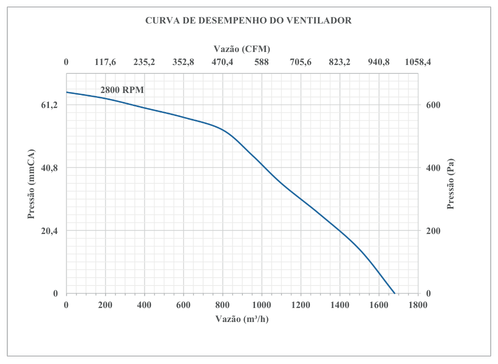

| SFR 250 EC – 230/50-60/1680 | 250 mm | 2.800 rpm | 36,65 m/s | 1.680 m³/h | 65,3 mmCA | 220 W | 1,50 A | ~1 | 230 V | – | 54% | 220 W – 1 / 230 V / 50-60 Hz |
| SFR 280 EC – 230/50-60/2920 | 280 mm | 2.920 rpm | 42,81 m/s | 2.920 m³/h | 100,5 mmCA | 640 W | 2,79 A | ~1 | 230 V | 82 dB (A) | 54% | 640 W – 1 / 230 V / 50-60 Hz |

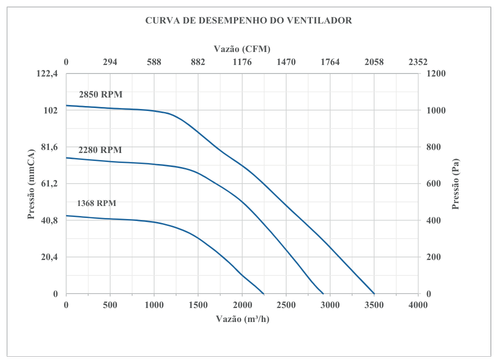

| SFR 280 EC – 230/50-60/3500 | 280 mm | 2.850 rpm | 42,81 m/s | 3.500 m³/h | 104,6 mmCA | 800 W | 3,50 A | ~1 | 230 V | 86 dB (A) | 53% | 800 W – 1 / 230 V / 50-60 Hz |

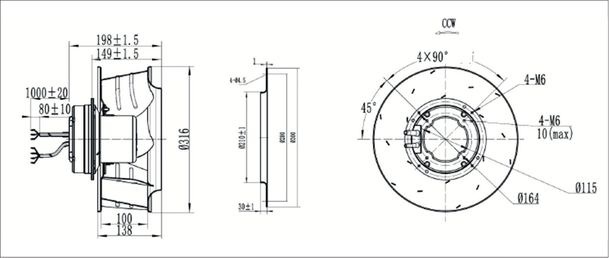

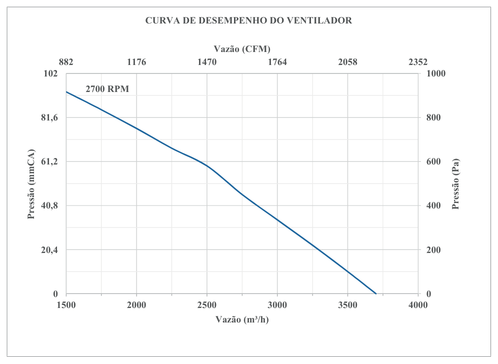

| SFR 310 EC – 230/50-60/3700 | 310 mm | 2.700 rpm | 43,83 m/s | 3.700 m³/h | 93,4 mmCA | 675 W | 2,90 A | ~1 | 230 V | – | 50% | 675 W – 1 / 230 V / 50-60 Hz |

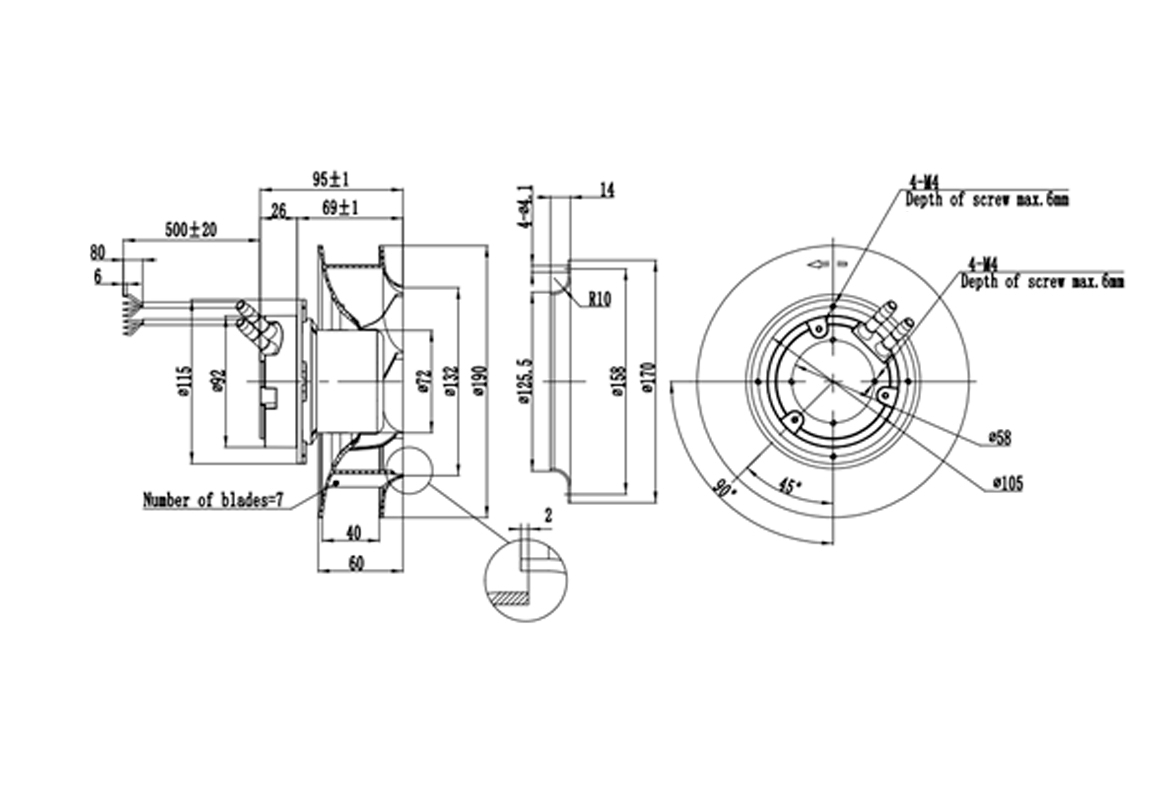

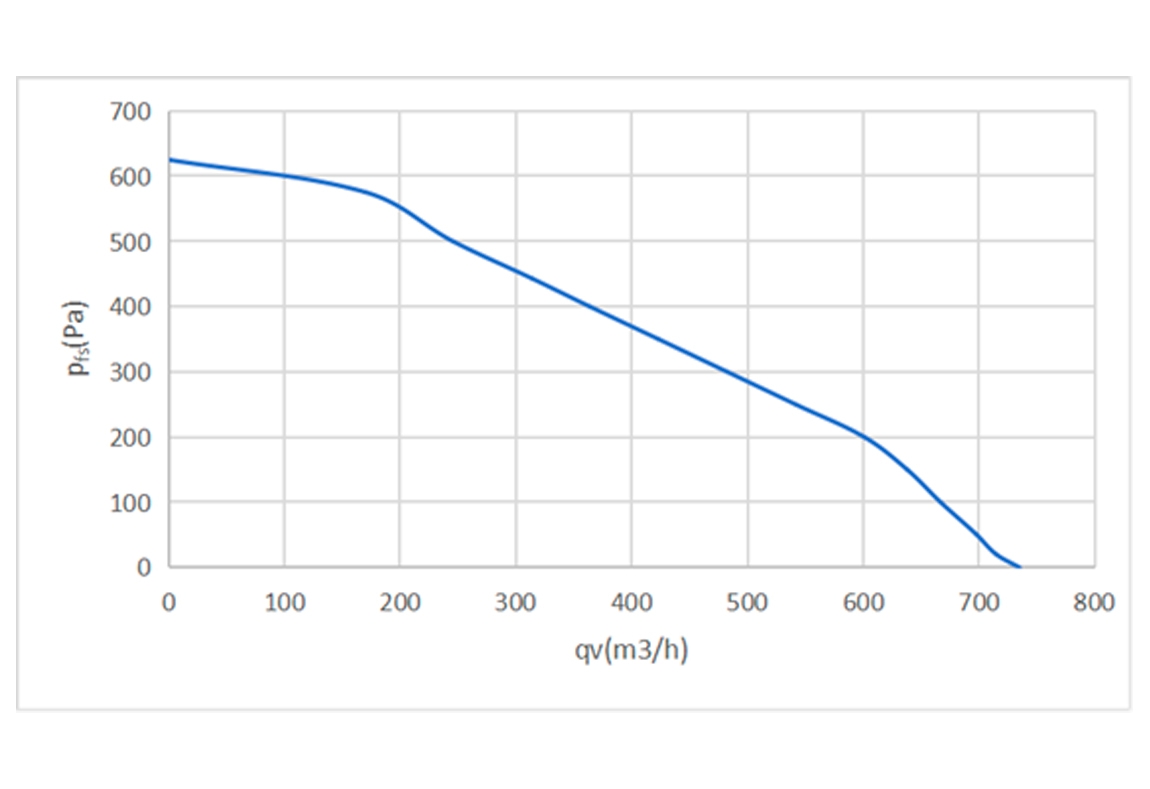

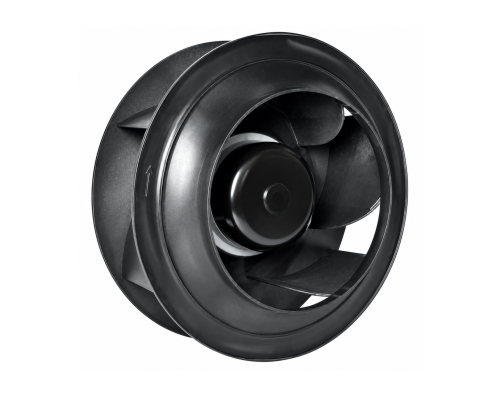

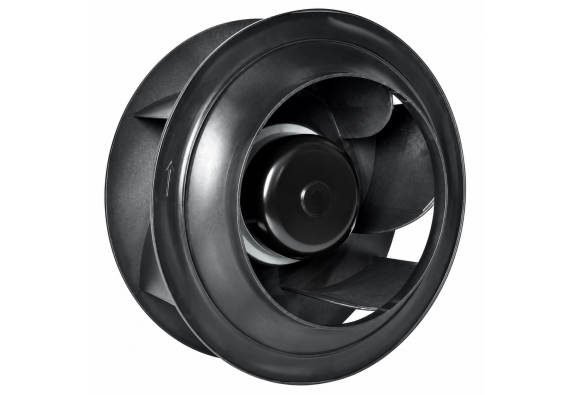

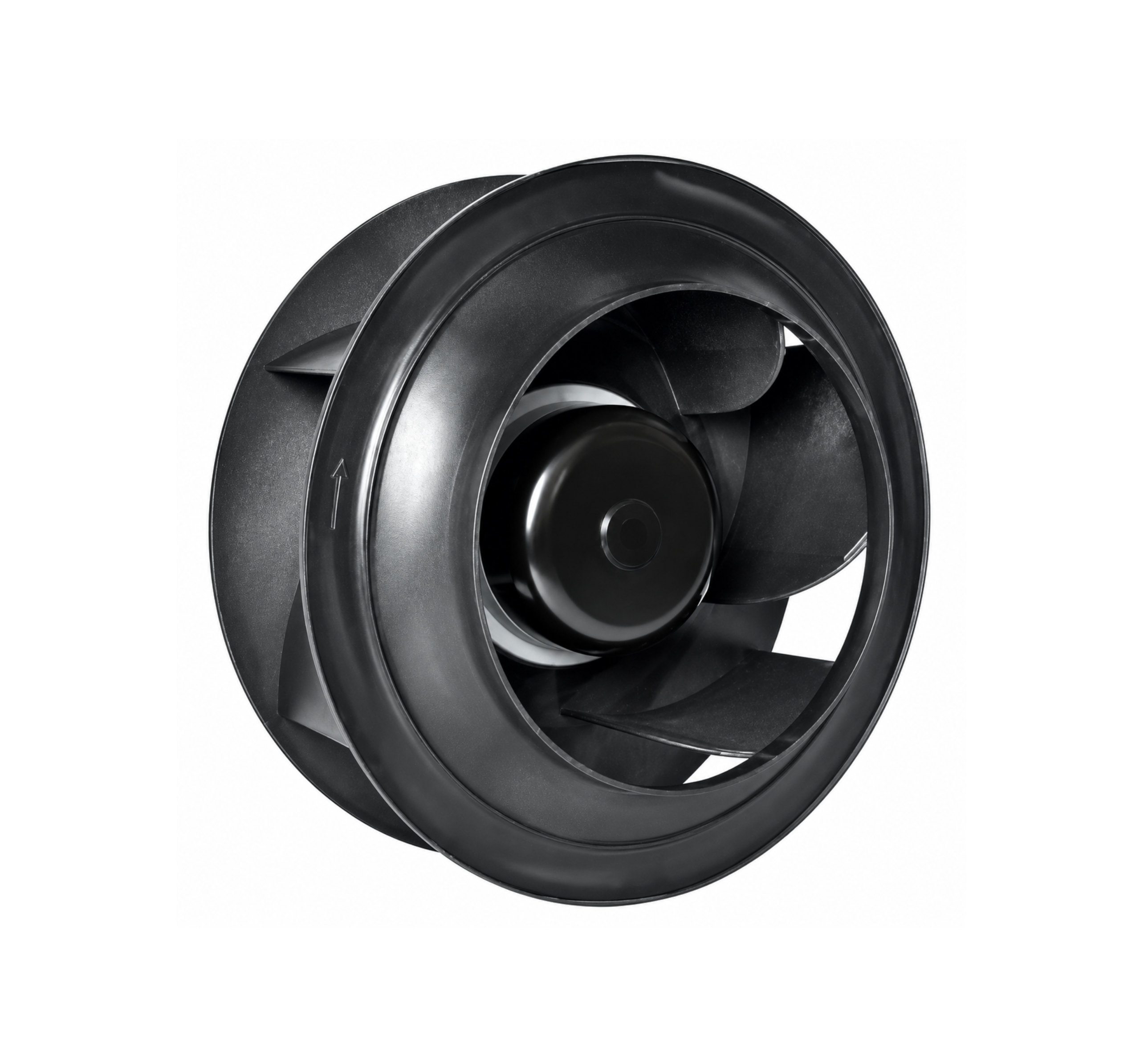

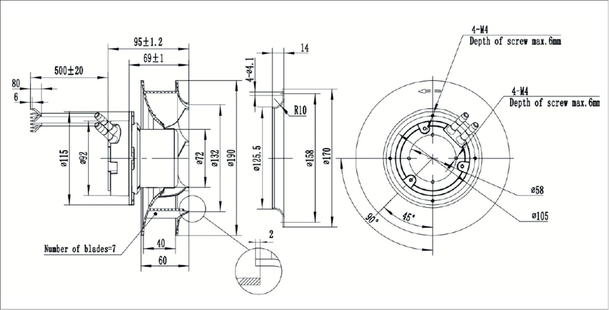

SFR 190 EC – 230/50-60/735 – VENTILADOR CENTRÍFUGO EC

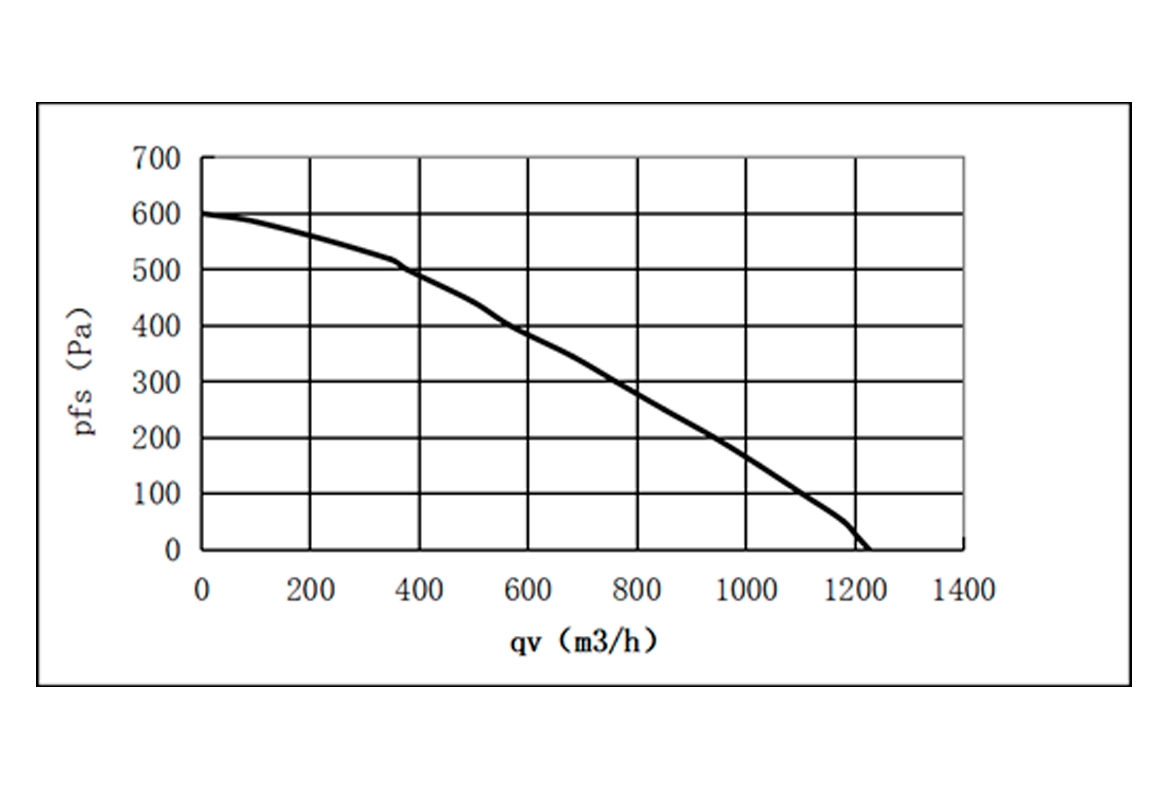

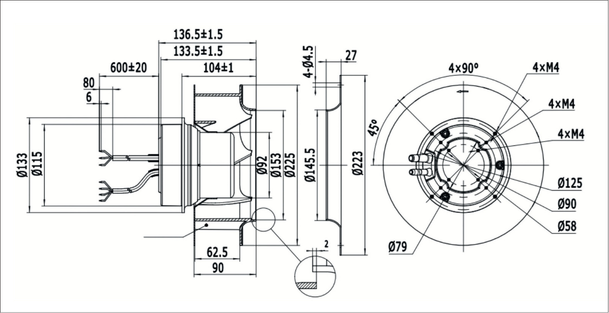

SFR 225 EC – 230/50-60/1230 – VENTILADOR CENTRÍFUGO EC

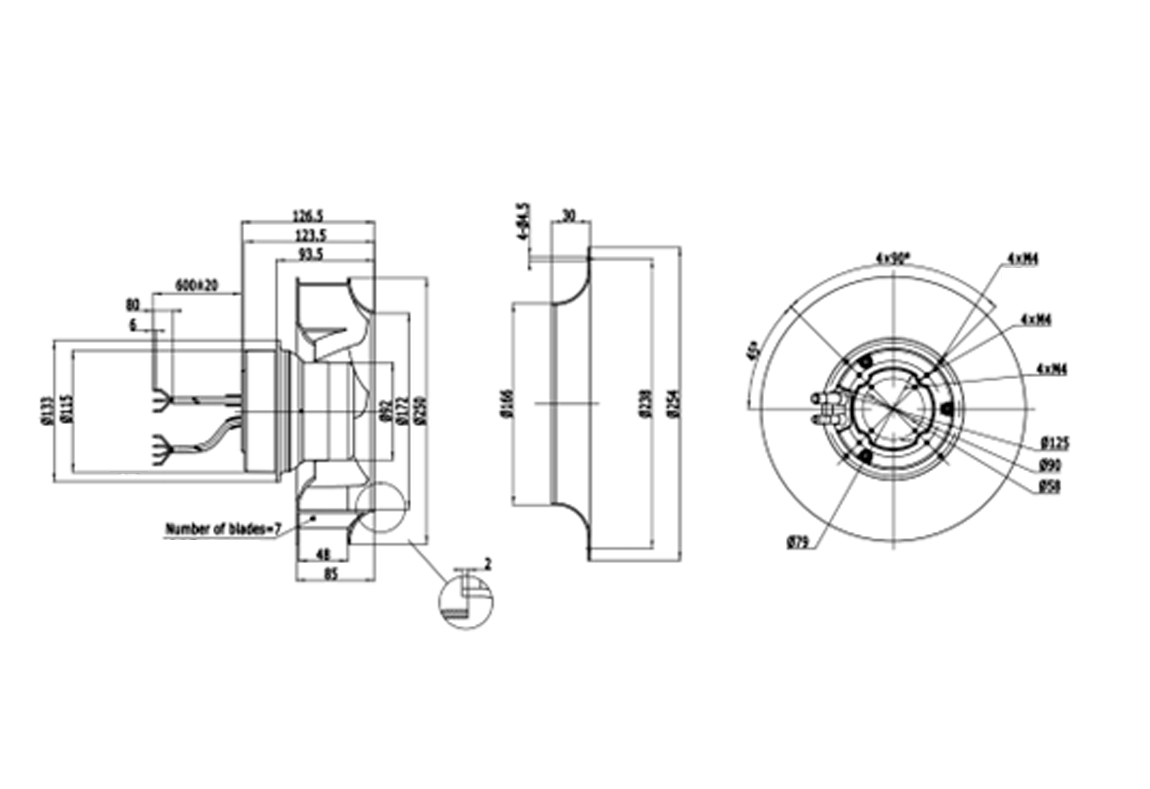

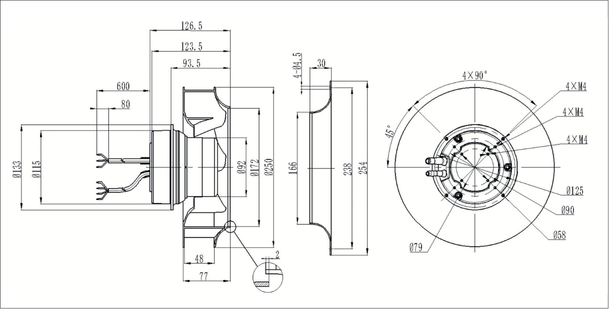

SFR 250 EC – 230/50-60/1680 – VENTILADOR CENTRÍFUGO EC

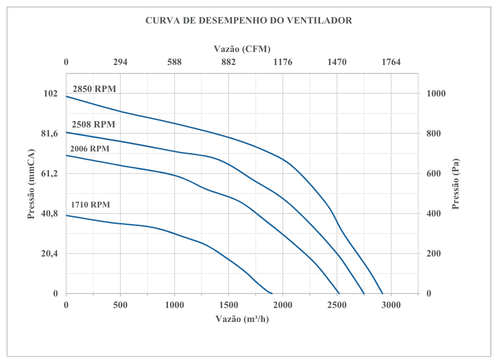

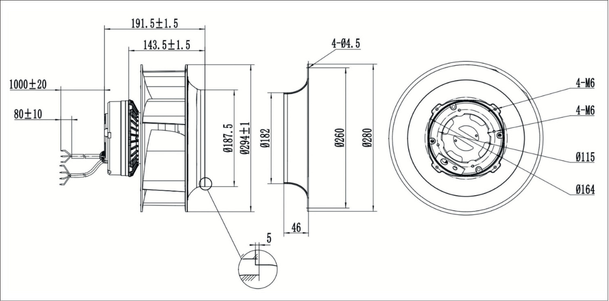

SFR 280 EC – 230/50-60/2920 – VENTILADOR CENTRÍFUGO EC
SFR 280 EC – 230/50-60/2920 – VENTILADOR CENTRÍFUGO EC
SFR 280 EC – 230/50-60/2920 – VENTILADOR CENTRÍFUGO EC
Modelos
