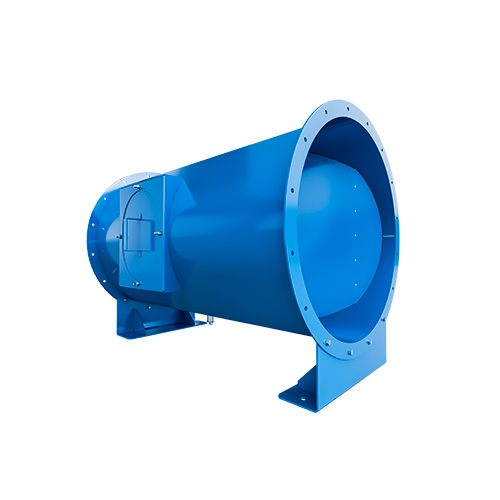

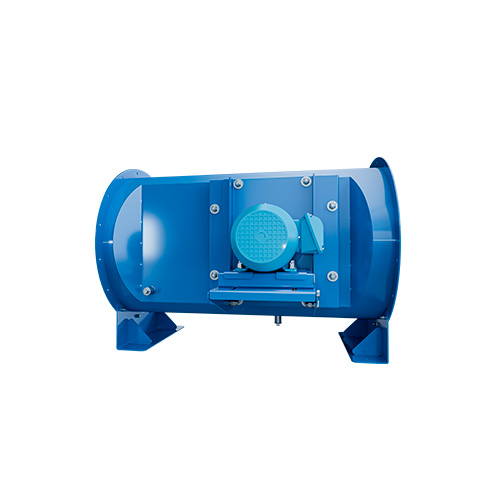

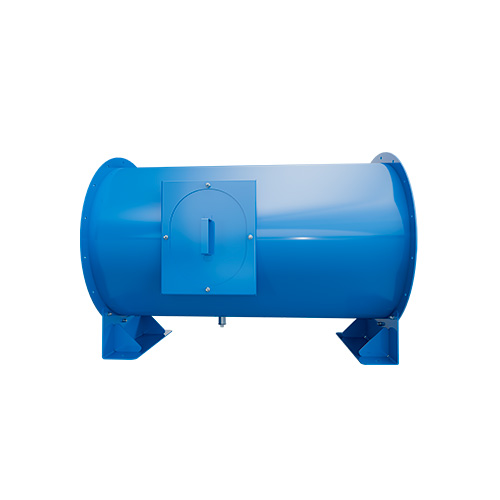

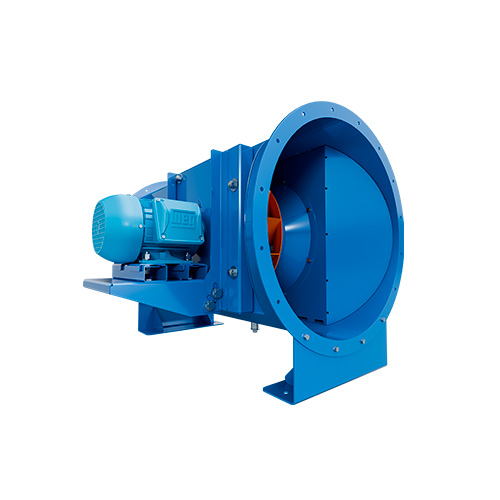

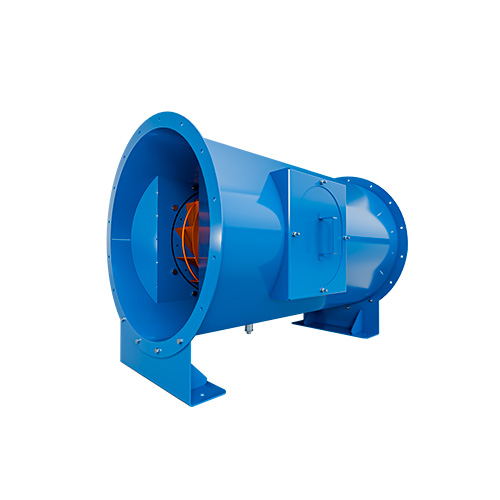

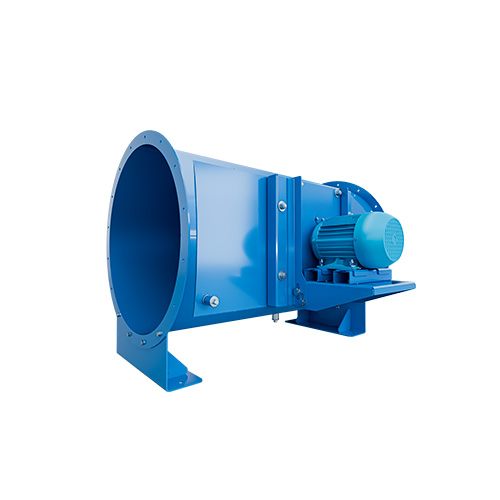

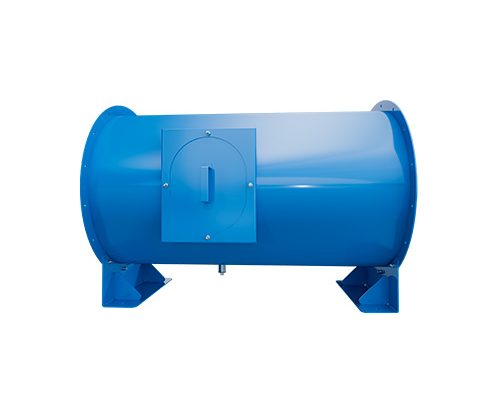

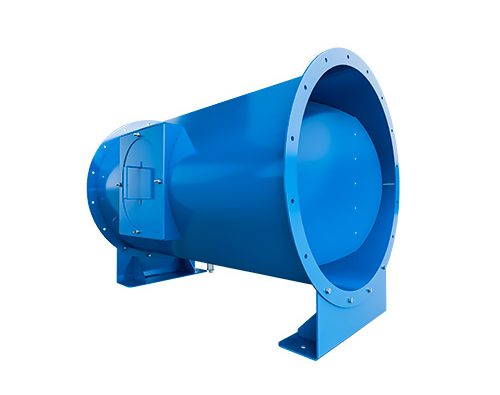

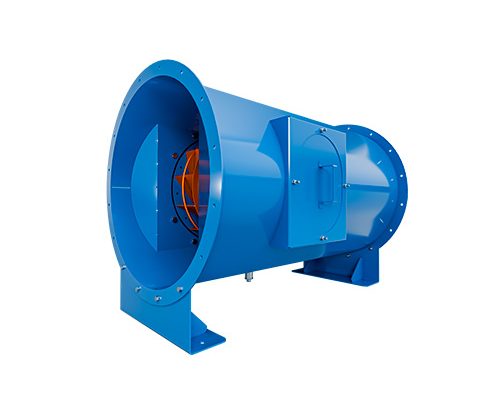

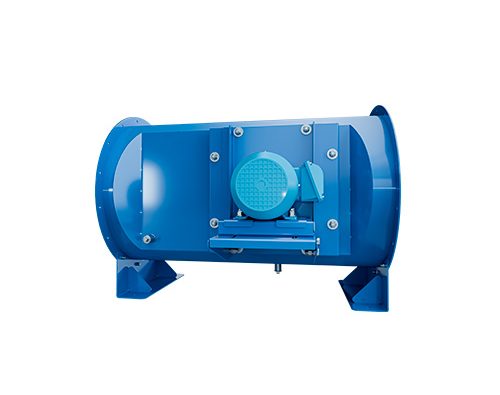

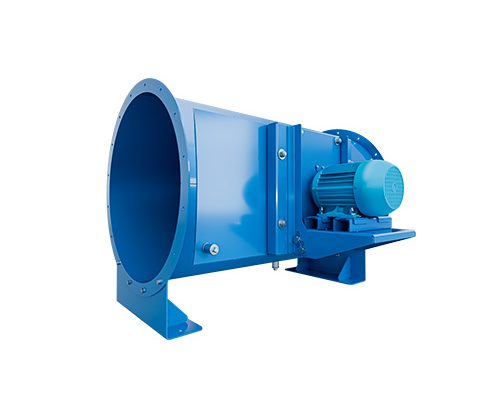

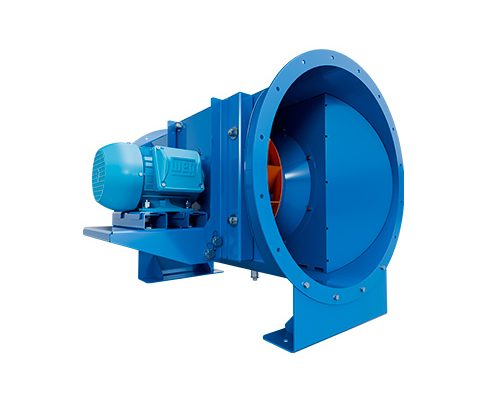

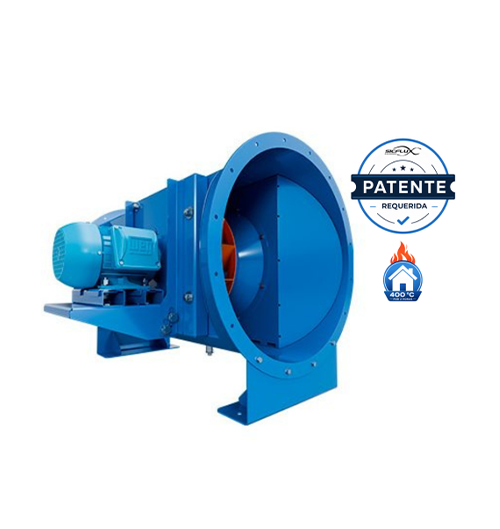

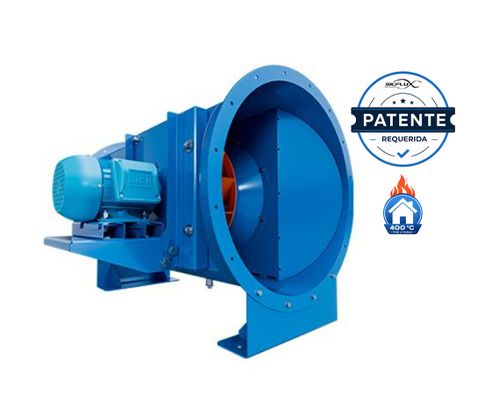

O CTL-4SK é um ventilador centrífugo limit load com montagem em linha. A aplicação de motor e mancais fora de fluxo garantem atendimento de aplicações com alta temperatura, como exaustão de cozinhas ou fumaça. Sua construção tubular garante facilidade de instalação em linha na rede de dutos, sem adição de curvas. Há preparação para montagem do motor elétrico em quatro posições e garantia de uma especial praticidade de remoção do conjunto motor-eixo-rotor sem a necessidade de desmontar os dutos de aspiração e descarga.
PATENTE REQUERIDA.
Sobre o Produto
Características principais:
✲ Carcaça em chapa de aço assegura uma alta durabilidade e resistência ao desgaste;
✲ Construção aerodinâmica: aerodinâmica interna é projetada para otimizar o desempenho do ventilador, oferecendo maior eficiência ao reduzir perdas de energia;
✲ Arranjo 04: Oferecem diferentes configurações de instalação para atender a necessidades variadas;
✲ Rotor Limit Load: Tipo de rotor com boa capacidade de manuseio de cargas limitadas, adequado para o tipo de aplicação descrita;
✲ Acessórios e opcionais: Telas de proteção, porta de inspeção, junta flexível e suporte de montagem horizontal;
✲ Equipamento pintado: Garantia de uma camada protetora contra corrosão e desgaste.
* PATENTE REQUERIDA.
Especificações Técnicas
Os pesos indicados são aproximados, sem motor elétrico.
Dimensões – Arranjo 04
| Modelo | Dimensões (mm) | Peso [Kg] | |||
|---|---|---|---|---|---|
| C | D | D2 | D3 | ||
| 224 | 400 | 315 | 350 | 380 | 25 |
| 250 | 420 | 353 | 382 | 415 | 27 |
| 280 | 480 | 400 | 434 | 467 | 30 |
| 315 | 530 | 450 | 480 | 510 | 33 |
| 355 | 590 | 500 | 536 | 568 | 50 |
| 400 | 700 | 563 | 598 | 630 | 56 |
| 450 | 750 | 633 | 668 | 700 | 67 |
| 500 | 845 | 713 | 748 | 780 | 84 |
| 560 | 930 | 800 | 840 | 880 | 120 |
| 630 | 1100 | 905 | 944 | 982 | 170 |
| 710 | 1170 | 1004 | 1040 | 1081 | 220 |
| 800 | 1340 | 1120 | 1160 | 1200 | 290 |
| 900 | 1500 | 1250 | 1290 | 1330 | 450 |
