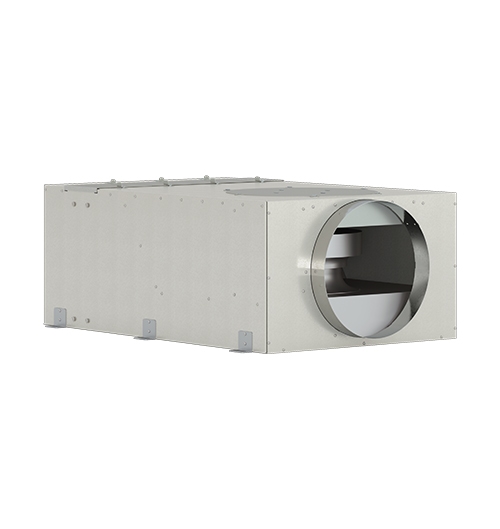

Gabinete de Ventilação
A linha FH com Filtros G4/F8 foi desenvolvida para sistemas de insuflação de ar externo que exigem alta vazão e pressão em equipamentos compactos. Equipada com ventilador radial de acionamento direto, dispensa polias e correias, contribuindo para uma instalação prática e manutenção simplificada.
Sua construção robusta em chapa galvanizada proporciona maior durabilidade. A caixa elétrica interna com acesso lateral facilita a instalação e a manutenção, enquanto o projeto permite montagem nas posições vertical ou horizontal. Os equipamentos possuem protetor térmico e operam em temperaturas de -40 °C a 65 °C.
Os dados de vazão e pressão consideram a perda de carga dos filtros G4 + F8 a meia vida.
Sobre o Produto

Características Principais
Modelo Construtivo
- Construção robusta em chapa galvanizada, proporcionando maior durabilidade.
- Caixa elétrica interna com acesso lateral, facilitando a instalação e a manutenção.
- Instalação versátil, nas posições vertical ou horizontal.
- Protetor térmico.
Funcionamento
- Baixo consumo de energia.
- Funcionamento silencioso.
- Alta vazão e alta pressão, proporcionadas pelo motor radial.
Equipamento
- Modelos disponíveis nos tamanhos de 100 a 400 mm.
- Modelos FH 250, FH 315, FH 355 e FH 400 com bocal retangular.
- Opção com filtro F9 disponível no site, conforme indicação da planilha.
- Temperatura de trabalho: -40 °C a 65 °C.
Especificações Técnicas
| Especificação | un. | MODELO | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 100 | 125 | 150 | 200 | 250 | 315 | 355 | 400 | ||
| Vazão | m³/h | 178 | 218 | 430 | 651 | 787 | 1475 | 1657 | 2278 |
| CFM | 105 | 128 | 253 | 383 | 463 | 867 | 974 | 1339 | |
| Pressão Máxima | mmCA | 26 | 27 | 30 | 30 | 31 | 38 | 30 | 41 |
| Frequência | Hz | 50 / 60 | |||||||
| Potência Total Absorvida | W | 74 | 70 | 89 | 105 | 170 | 309 | 171 | 455 |
| Nível de ruído * | dBA | 48 | 49 | 50 | 53 | 44 | 49 | 51 | 64 |
| Tensão Monofásica | V | 220 | |||||||
| Duto | inch | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| Peso | Kg | 10 | 10 | 15 | 22 | 35 | 44 | 53 | 70 |
* Especificações para 220V/60Hz. Nível de pressão sonora perceptível no ambiente, radiado a 3m em campo livre, com dutos na aspiração e descarga.
Curvas de Desempenho


Dados de vazão e pressão já considerados com a perda de carga dos filtros G4 + F8 a meia vida
Modelos
FH 100 a FH 200
FH 250 a FH 400

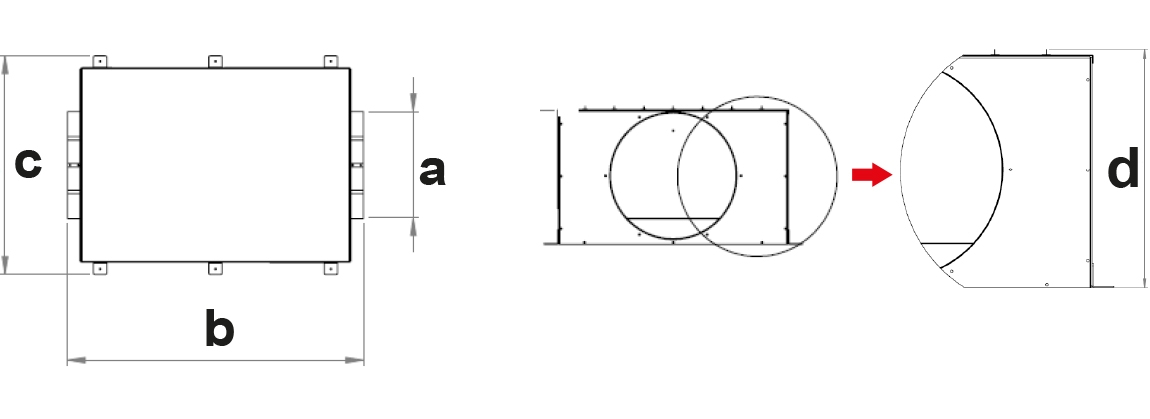

| MODELO | DIMENSIONAL (mm) BOCAL REDONDO | |||||
|---|---|---|---|---|---|---|
| A | B | C | D | |||
| FH 100 / 125 | 98/124 | 562 | 390 | 185 | — | — |
| FH 150 | 148 | 722 | 429 | 203 | — | — |
| FH 200 | 198 | 714 | 448 | 225 | — | — |
| FH 250 | — | 890 | 573 | 289 | 470 | 190 |
| FH 315 | — | 937 | 574 | 339 | 470 | 240 |
| FH 355 | —- | 906 | 638 | 387 | 530 | 290 |
| FH 400 | —- | 1087 | 720 | 425 | 590 | 320 |

Central de Downloads
Perguntas Frequentes
É muito importante dimensionar adequadamente o insuflador em relação ao tamanho do ambiente (volume e forma do local), de acordo com as recomendações técnicas da NBR 16401-2008.
Um bom insuflador deve sempre oferecer uma melhor qualidade do ar, atendendo as necessidades do seu ambiente. Se você não sabe qual o melhor produto, você pode estar em contato com um de nossos especialistas. Contamos com uma equipe especializada e com os conhecimentos técnicos necessários para te ajudar na melhor escolha.
