A linha FH, com filtro incorporado, oferece uma solução compacta e eficiente para sistemas de ventilação, com filtros de classe G4/M5 que atendem à norma NBR 16401-3. Seu design ultra compacto e filtro de baixo perfil permitem instalação em espaços reduzidos. Construído com chapa reforçada e vedação especial nas juntas e tampa de acesso, garante durabilidade e facilidade na manutenção. Com capacidade de operação em temperaturas de -40°C a +65°C, é a solução perfeita para quem busca eficiência, confiabilidade e praticidade em sistemas de ventilação.
Sobre o Produto
Características Principais
✲ Baixo consumo de energia e silencioso;
✲ Alta vazão e alta pressão (Radial);
✲ Instalação na vertical ou horizontal;
✲ Motor com rolamento e acionamento direto, não necessita de polias e correias;
✲ Tampa para acesso rápido ao filtro e motor, facilitando a manutenção;
✲ Opção de modelo para uso de lâmpada fotocatalítica;
✲ Protetor térmico.
Especificações Técnicas
Especificações técnicas para 230V / 60Hz.
Nível de ruído a 1 metro de distância em câmara semi anecoica.

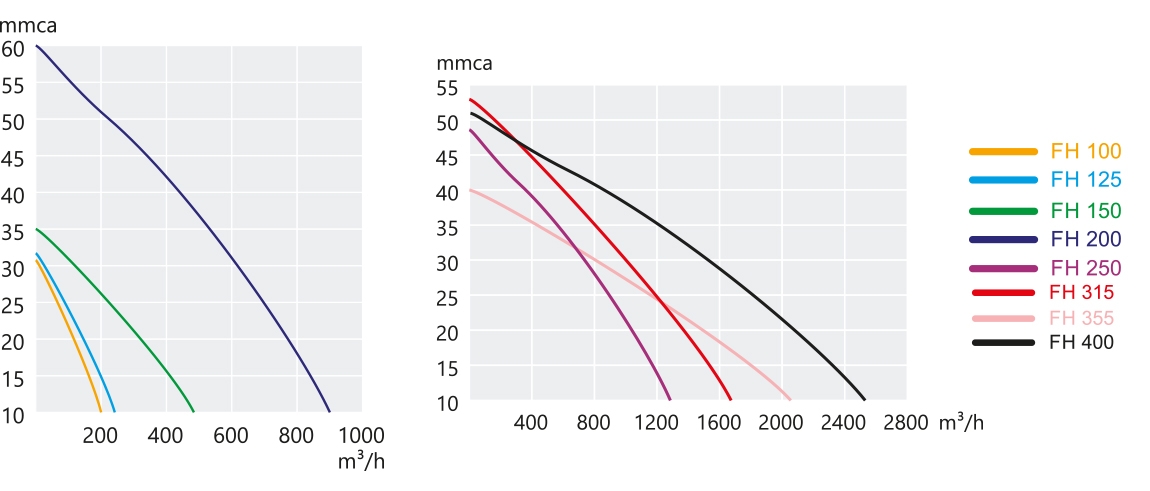

Dados de vazão e pressão já considerados com a perda de carga dos filtros G4 + M5 e meia vida.
| MODELO | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 100 | 125 | 150 | 200 | 250 | 315 | 355 | 400 | ||
| Vazão Máxima | m³/h | 201 | 245 | 484 | 905 | 1290 | 1664 | 2052 | 2560 |
| CFM | 118 | 144 | 284 | 430 | 520 | 909 | 1095 | 1506 | |
| Frequência [Hz] | 50/60 | ||||||||
| Potência Motor [W] | 75 | 75 | 90 | 160 | 173 | 250 | 172 | 400 | |
| Nível Pressão Sonora [dB] * | 28 | 27 | 40 | 40 | 48 | 49 | 37 | 45 | |
| Nível Pressão Sonora Ambientado – Leq [dBA] ** | 52 | 50 | 59 | 59 | 67 | 68 | 56 | 70 | |
| Tensão Monofásica [V] | 230 | ||||||||
| Pressão Máxima [mmca] | 31 | 32 | 35 | 60 | 48 | 53 | 40 | 51 | |
| Duto [Pol] | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | |
| Peso [kg] | 10 | 10 | 12 | 16 | 25 | 28 | 33 | 42 | |
** Especificações para 230V/60HZ. Nível de pressão sonora perceptível no ambiente, radiado a 3m em campo livre, com dutos na aspiração e descarga.
Modelos

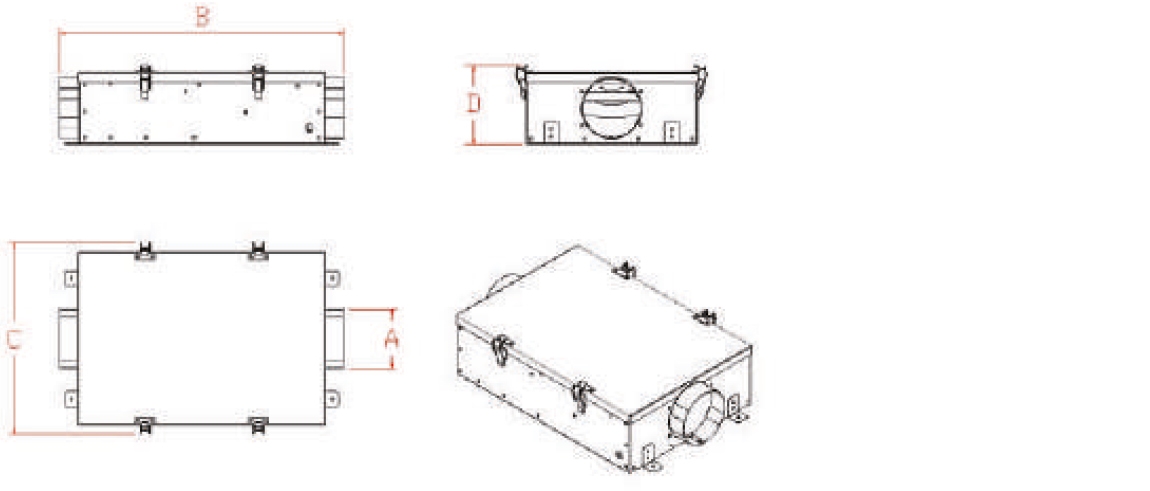

| MODELO | Dimensional (mm) | |||
|---|---|---|---|---|
| a | b | c | d | |
| FH 100 / 125 | 98/124 | 582 | 402 | 168 |
| FH 150 | 149 | 684 | 442 | 186 |
| FH 200 | 199 | 760 | 496 | 242 |
| FH 250 | 250 | 908 | 610 | 300 |
| FH 315 | 315 | 958 | 620 | 356 |
| FH 355 | 355 | 908 | 668 | 410 |
| FH 400 | 400 | 1094 | 760 | 442 |

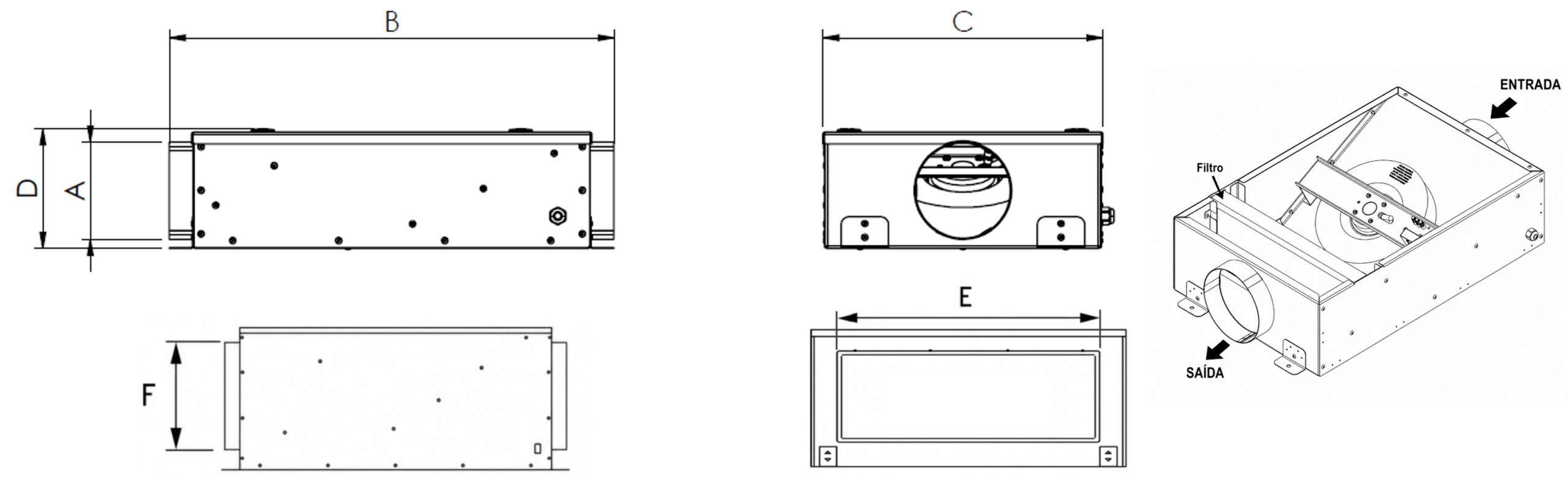

| MODELO | Dimensional (mm) |
|---|---|
| FH 100 / 125 | 330x 140×25 |
| FH 150 | 370x160x33 |
| FH 200 | 430x210x38 |
| FH 250 | 550 X 285 x4Q |
| FH 315 | 550 X 333 X 53 |
| FH 355 | 620 X 360 X 53 |
| FH 400 | 700 X 415 X 63 |
