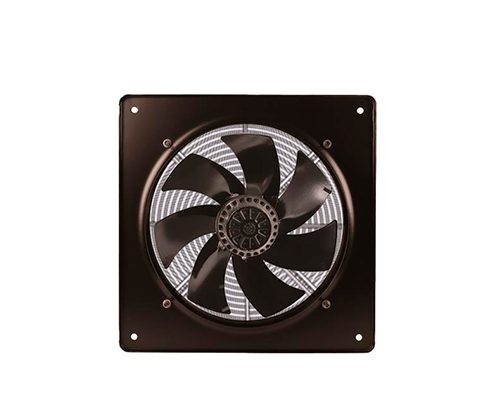

Alta vazão, robustez e confiabilidade para as mais diversas aplicações de movimentação de ar.
Os ventiladores axiais da linha Falcon SFA AC da Sicflux são desenvolvidos para aplicações que exigem movimentação de ar em diferentes sistemas de ventilação, refrigeração e ar-condicionado. Possuem rotor axial em alumínio fundido de alta resistência, carcaça ultra compacta, acionamento direto por motor AC e rolamentos de esferas, proporcionando maior durabilidade e desempenho.
A linha é indicada para diversas aplicações, incluindo ventilação industrial, refrigeração comercial e industrial, ar-condicionado, controle térmico de componentes eletrônicos, tecnologia e energia — como data centers e fontes de energia —, ventilação automotiva e soluções OEM, entre outras aplicações.
Os ventiladores SFA AC possuem estrutura e grade de proteção em aço carbono, grau de proteção IP54 e classe de isolamento F. A linha conta com modelos monofásicos e trifásicos, com vazões de até 16.000 m³/h e pressões máximas de até 24,5 mmCA, conforme o modelo selecionado.
A seleção do equipamento deve ser realizada de acordo com os dados nominais e os parâmetros especificados nas tabelas técnicas de cada modelo, considerando também as dimensões do equipamento.
Sobre o Produto
Características Principais:
✲ Ventilador axial com rotor externo;
✲ Acionamento direto por motor AC;
✲ Rotor construído em alumínio fundido de alta resistência;
✲ Carcaça ultra compacta;
✲ Rolamentos de esferas para maior durabilidade e desempenho;
✲ Modelos com vazões de até 16.000 m³/h;
✲ Pressões máximas de até 24,5 mmCA;
✲ Rotores balanceados estática e dinamicamente conforme a norma ISO 1940, garantindo maior performance e confiabilidade;
✲ Estrutura em aço carbono;
✲ Grade de proteção em aço carbono;
✲ Motores disponíveis em versões monofásicas e trifásicas;
✲ Grau de proteção IP54;
✲ Classe de isolamento F.
Especificações Técnicas
| Modelo | Material do rotor | Material da moldura | Material da grade | Grau de proteção | Grau de isolamento | Temperatura de Armazenamento |
|---|---|---|---|---|---|---|
| SFA 300 AC – 220/60/3643 | Alumínio fundido | Aço carbono | Aço carbono | IP54 | F | -40ºC / + 80ºC |
| SFA 400 AC – 220/60/5148 | Alumínio fundido | Aço carbono | Aço carbono | IP54 | F | -40ºC / + 80ºC |
| SFA 450 AC – 220/60/6500 | Alumínio resistente | Aço carbono | Aço carbono | IP54 | F | -40ºC / + 80ºC |
| SFA 500 AC – 230/50/10150 | Alumínio fundido | Aço carbono | Aço carbono | IP54 | F | -40ºC / + 80ºC |
| SFA 630 AC – 380/60/16000 | Alumínio fundido | Aço carbono | Aço carbono | IP54 | F | -40ºC / + 80ºC |
| Modelo | Diâmetro do Rotor | Rotação | Velocidade Periférica | Vazão Máxima | Pressão Máxima | Potência de entrada | Corrente Nominal | Fase | Pressão Sonora a 1 m | Tensão Nominal | Rendimento | Motor |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFA 300 AC – 220/60/3643 | 300 mm | 2.800 rpm | 43,98 m/s | 3.643 m³/h | 10,2 mmCA | 360 W | 1,60 A | ~1 | 72 dB (A) | 220 V | 27% | 360 W – 1 / 220 V / 60 Hz |
| SFA 400 AC – 220/60/5148 | 400 mm | 1.590 rpm | 33,30 m/s | 5.148 m³/h | 12,2 mmCA | 320 W | 1,45 A | ~1 | 69 dB (A) | 220 V | 31% | 320 W – 1 / 220 V / 60 Hz |
| SFA 450 AC – 220/60/6500 | 450 mm | 1.580 rpm | 37,23 m/s | 6.500 m³/h | 13,3 mmCA | 450 W | 2,00 A | ~1 | 71 dB (A) | 220 V | 32% | 450 W – 1 / 220 V / 60 Hz |
| SFA 500 AC – 230/50/10150 | 500 mm | 1.600 rpm | 41,89 m/s | 10.150 m³/h | 16,3 mmCA | 1.060 W | 4,70 A | ~1 | 71 dB (A) | 230 V | 30% | 1.060 W – 1 / 230 V / 50-60 Hz |
| SFA 630 AC – 380/60/16000 | 630 mm | 1.620 rpm | 53,44 m/s | 16.000 m³/h | C24,5 mmCA | 1.710 W | 3,30 A | ~3 | 81 dB (A) | 380 V | 48% | 1.710 W – 3 / 380 V / 50-60 Hz |

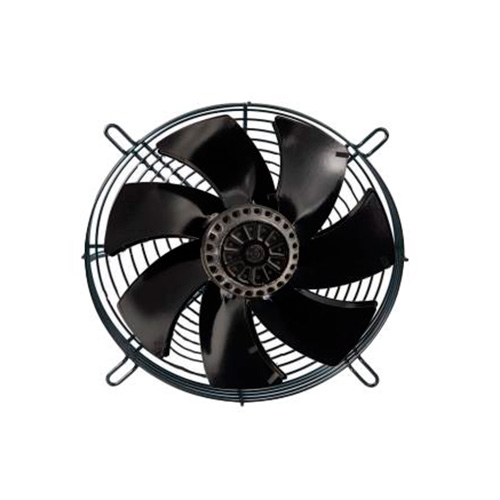

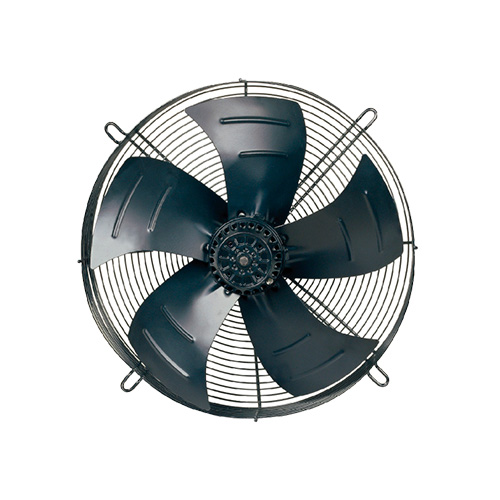

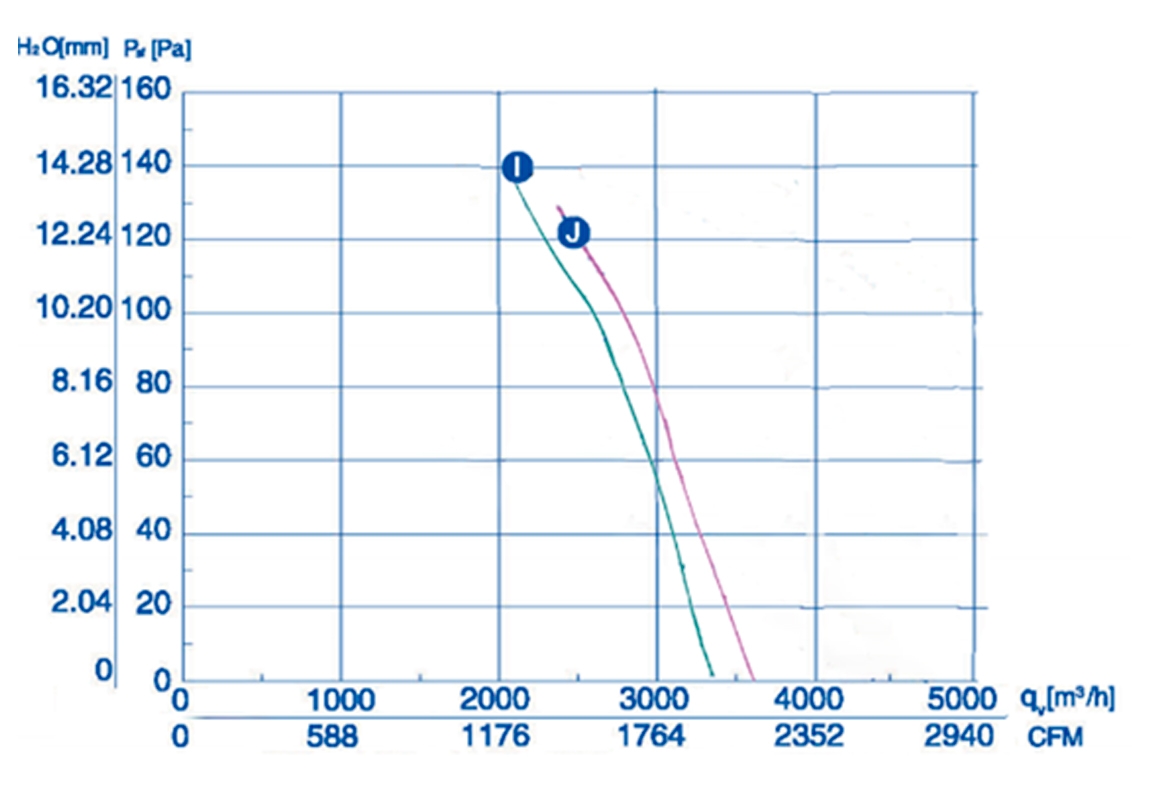

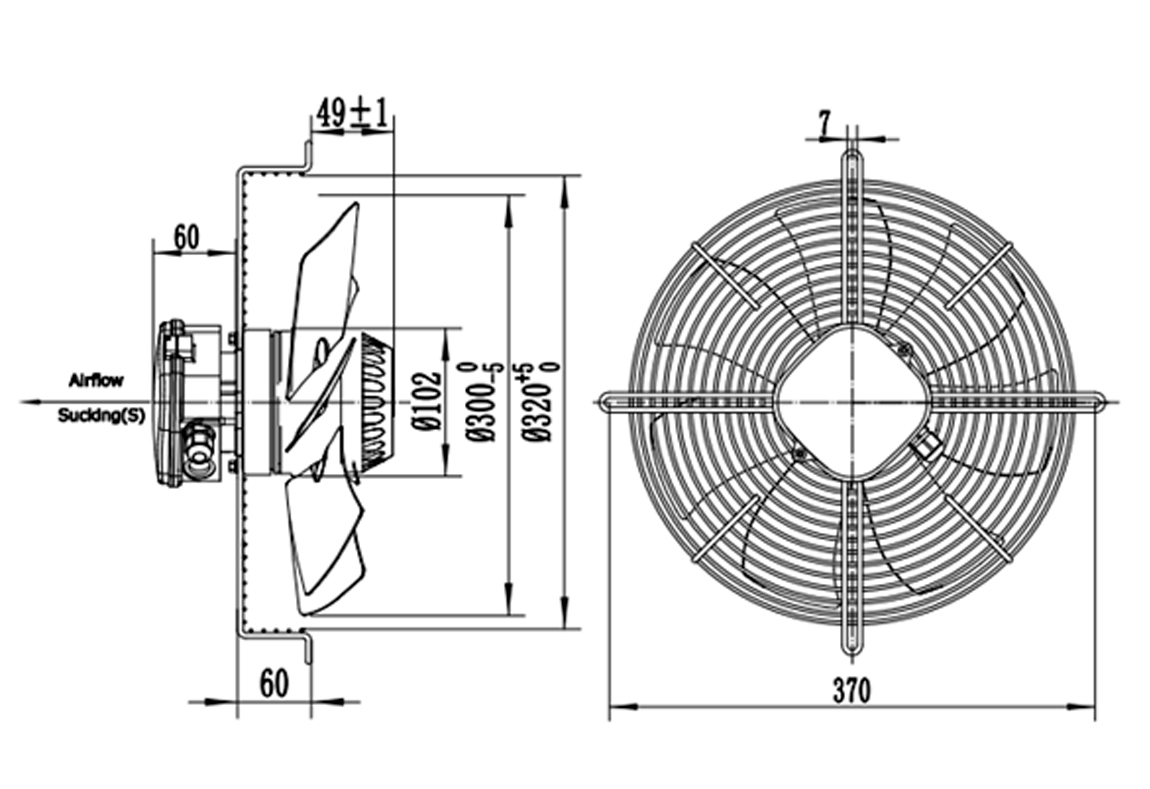

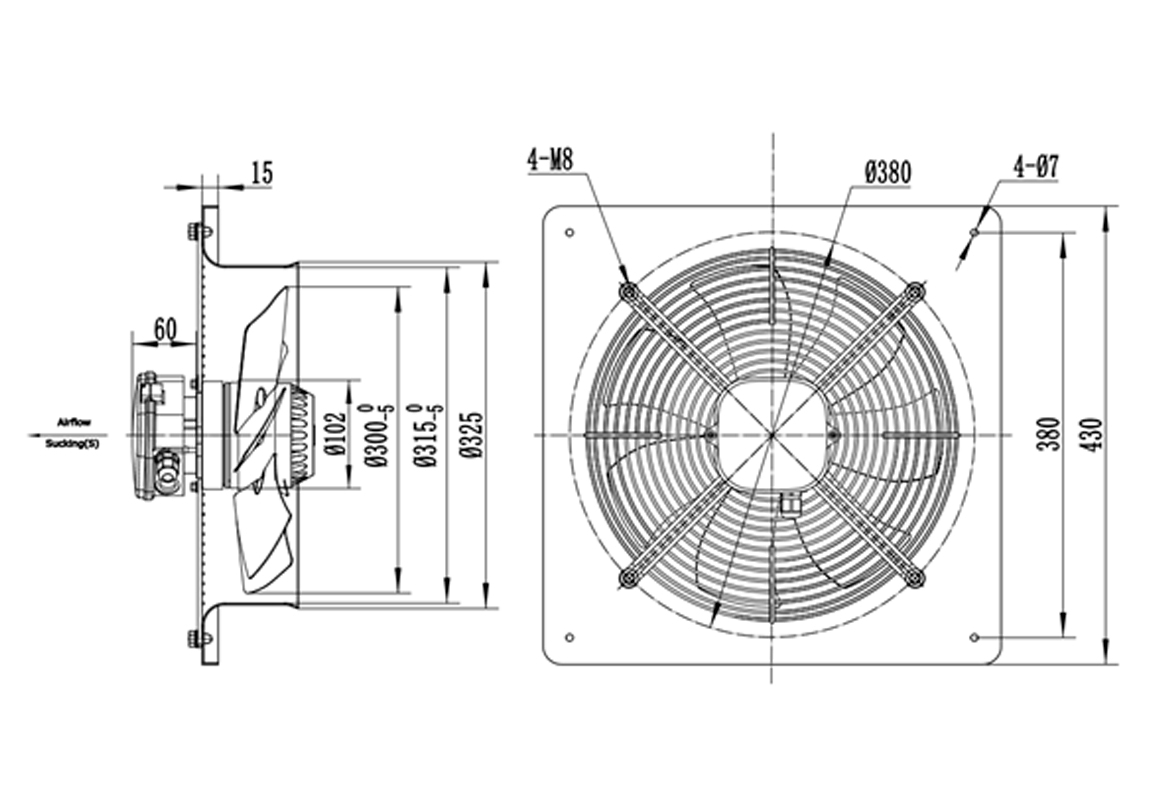

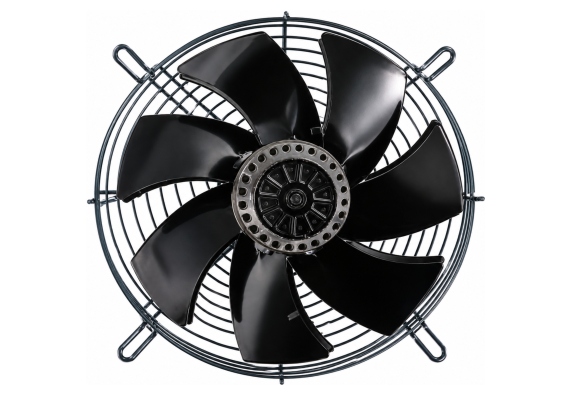

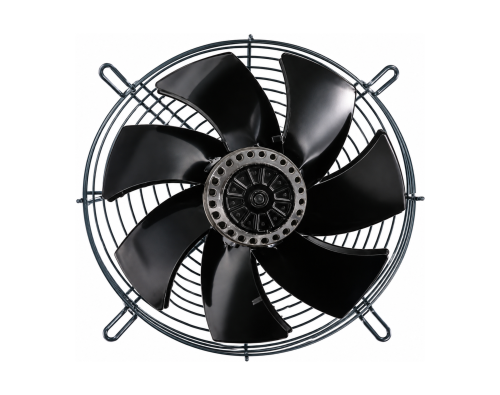

SFA 300 AC – 220/60/3643 – VENTILADOR AXIAL AC
COM ROTOR EXTERNO

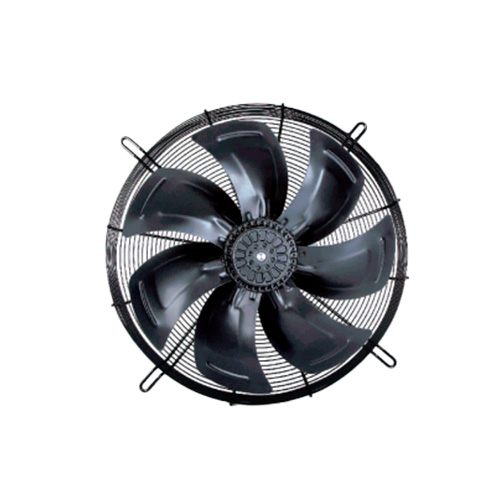

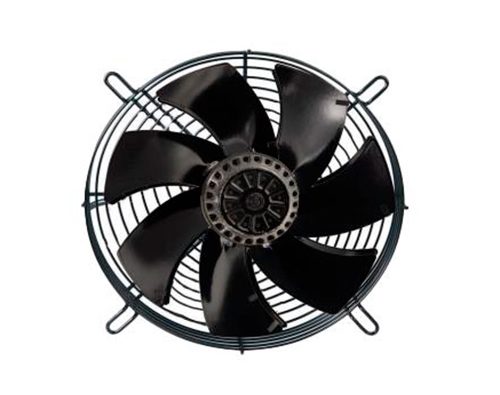

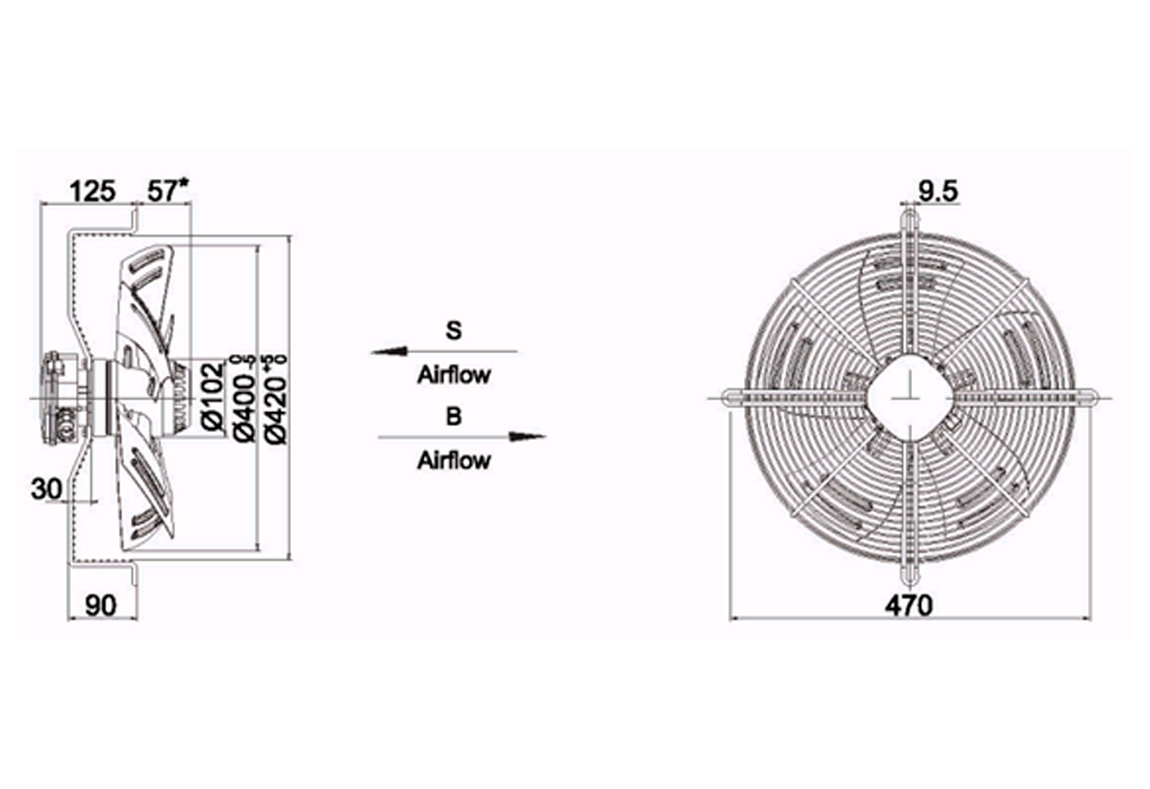

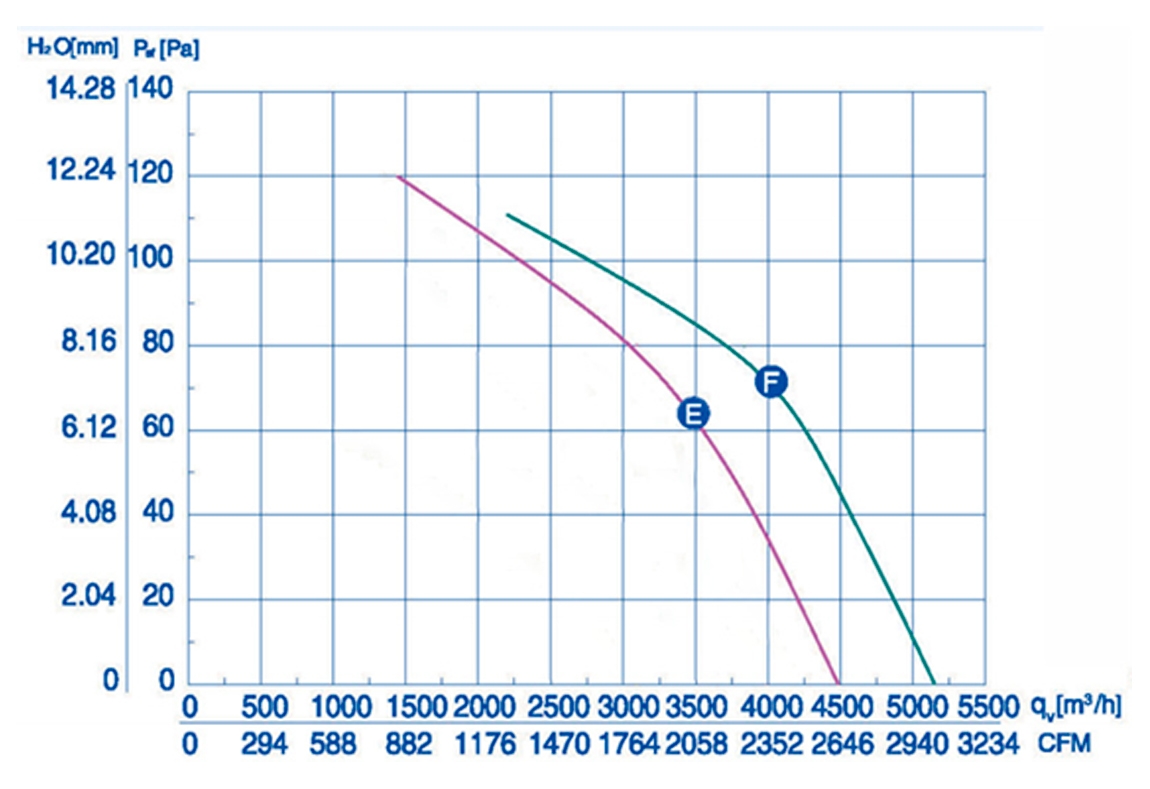

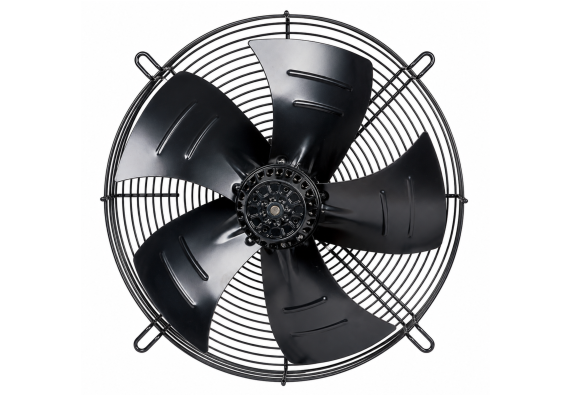

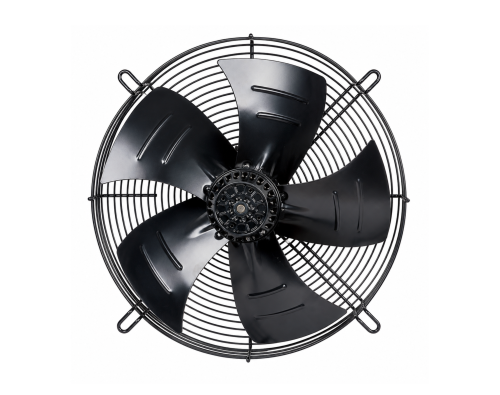

SFA 400 AC – 220/60/5148 – VENTILADOR AXIAL AC COM ROTOR EXTERNO

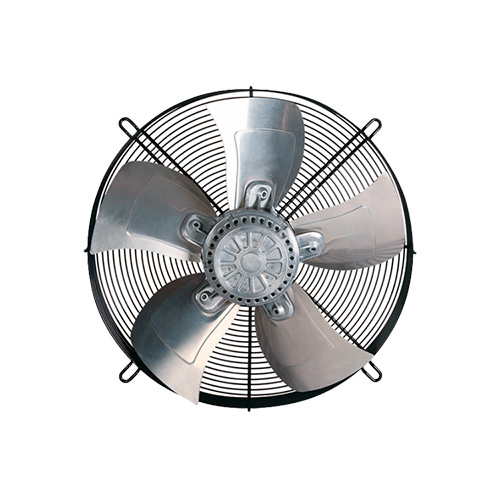

SFA 450 AC – 220/60/6500 – VENTILADOR AXIAL AC COM ROTOR EXTERNO

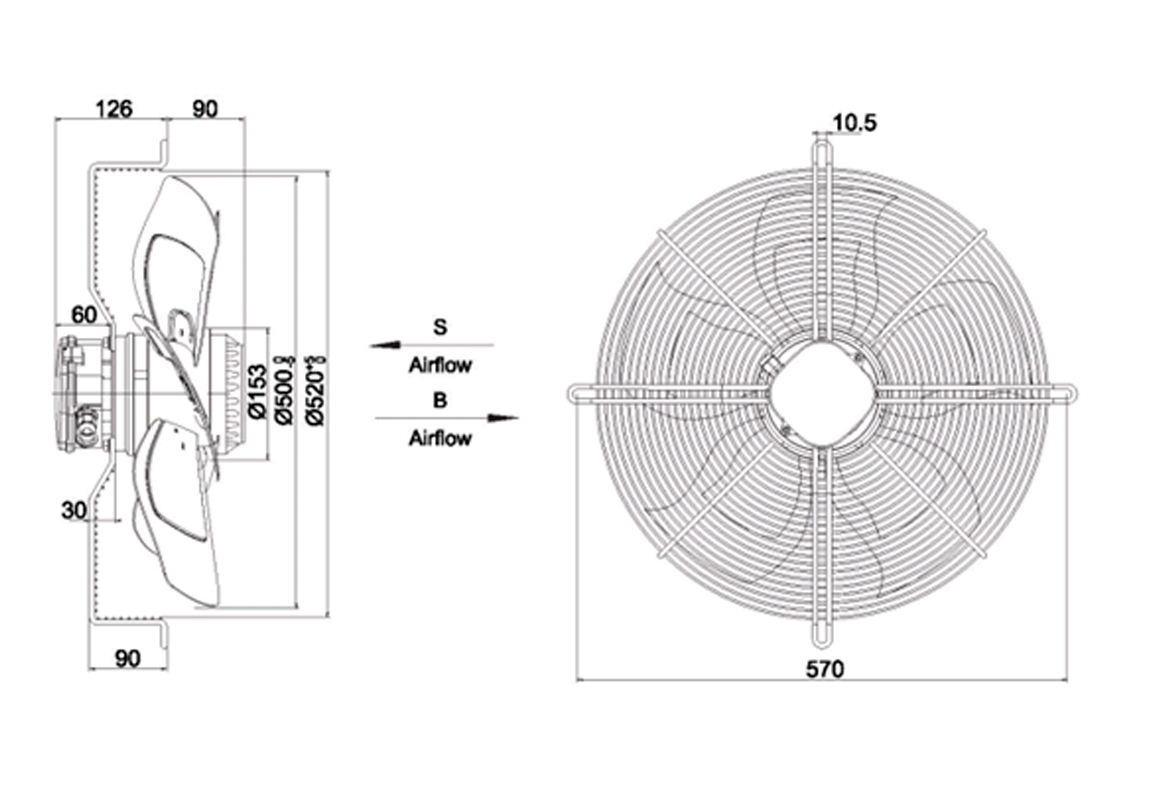

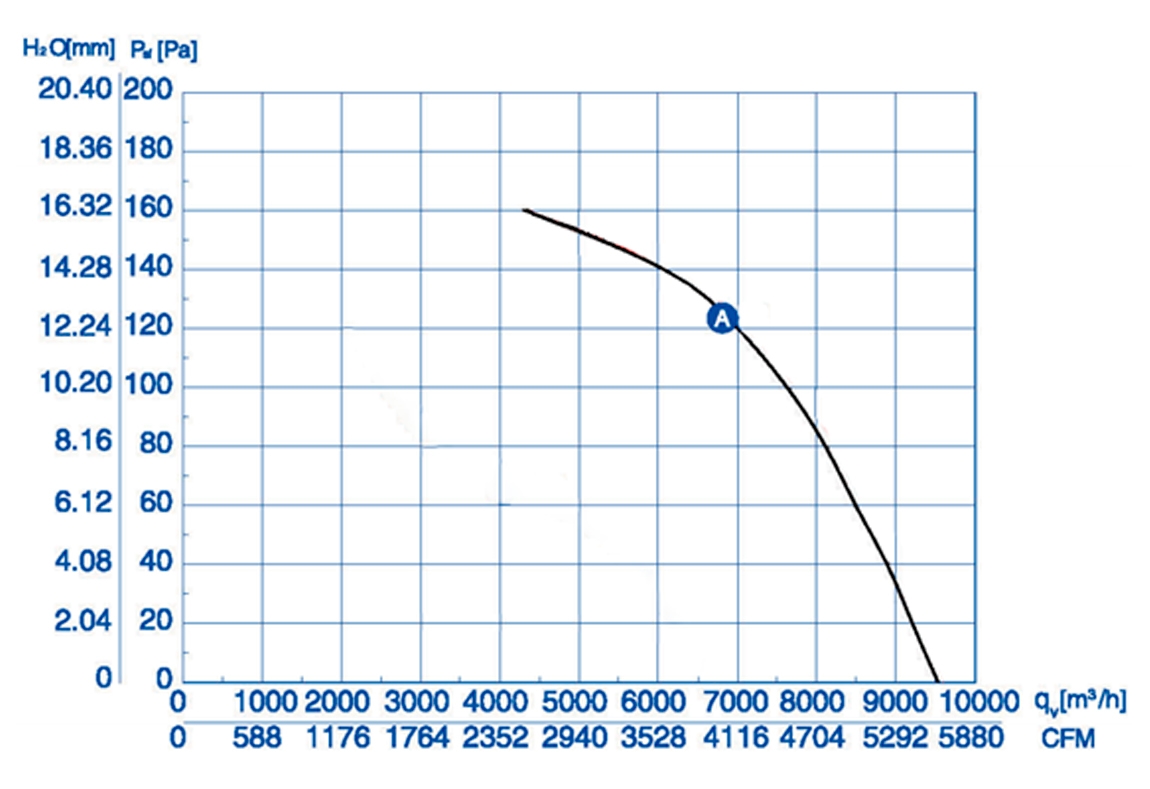

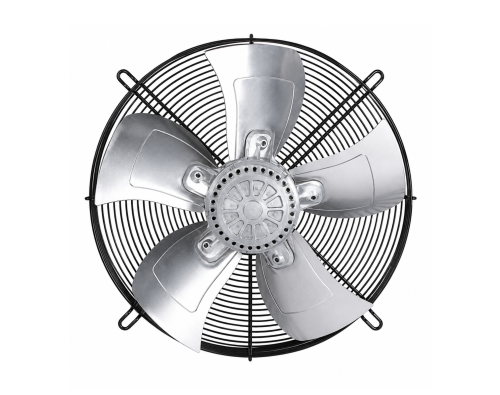

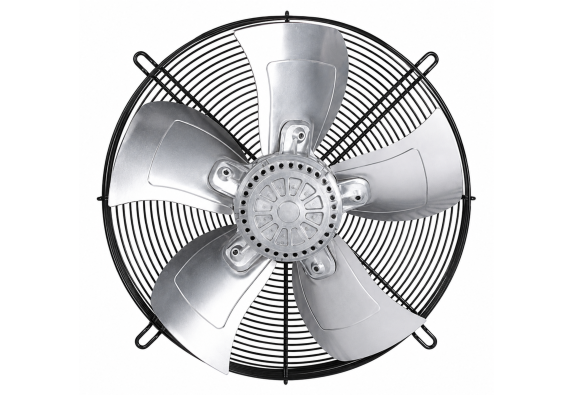

SFA 500 AC – 230/50/10150 – VENTILADOR AXIAL AC COM ROTOR EXTERNO

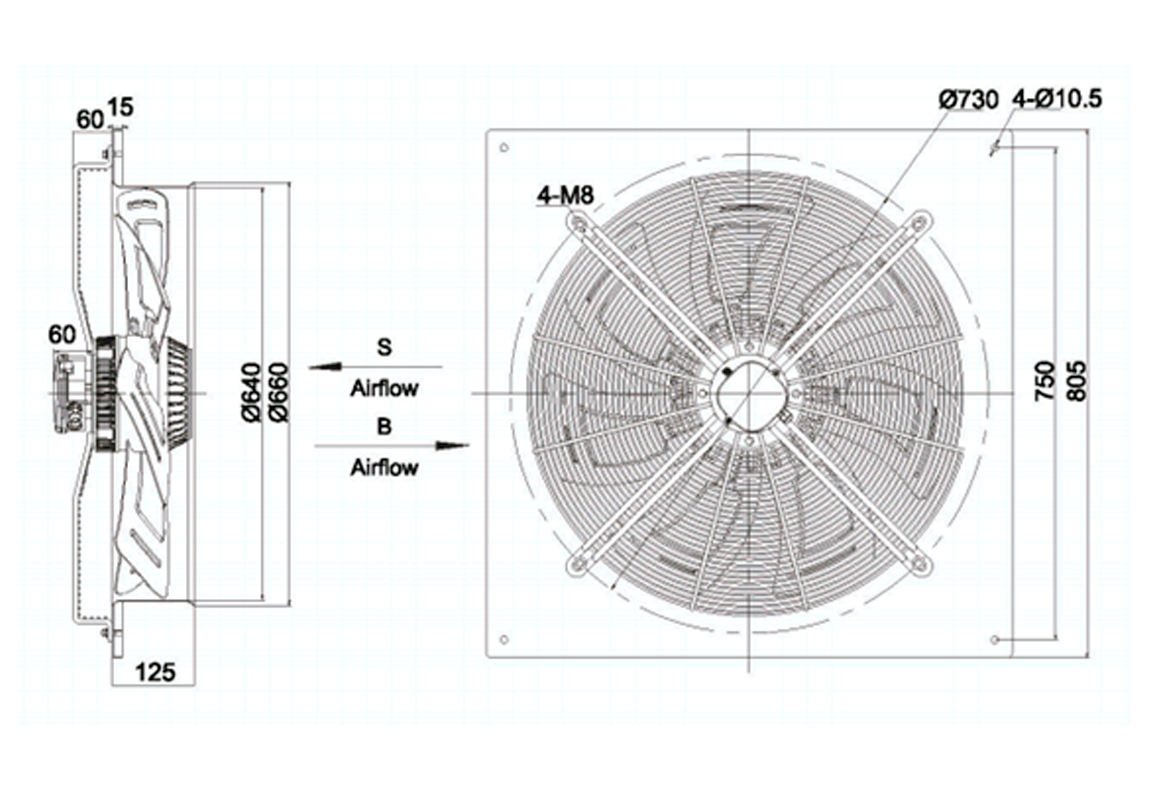

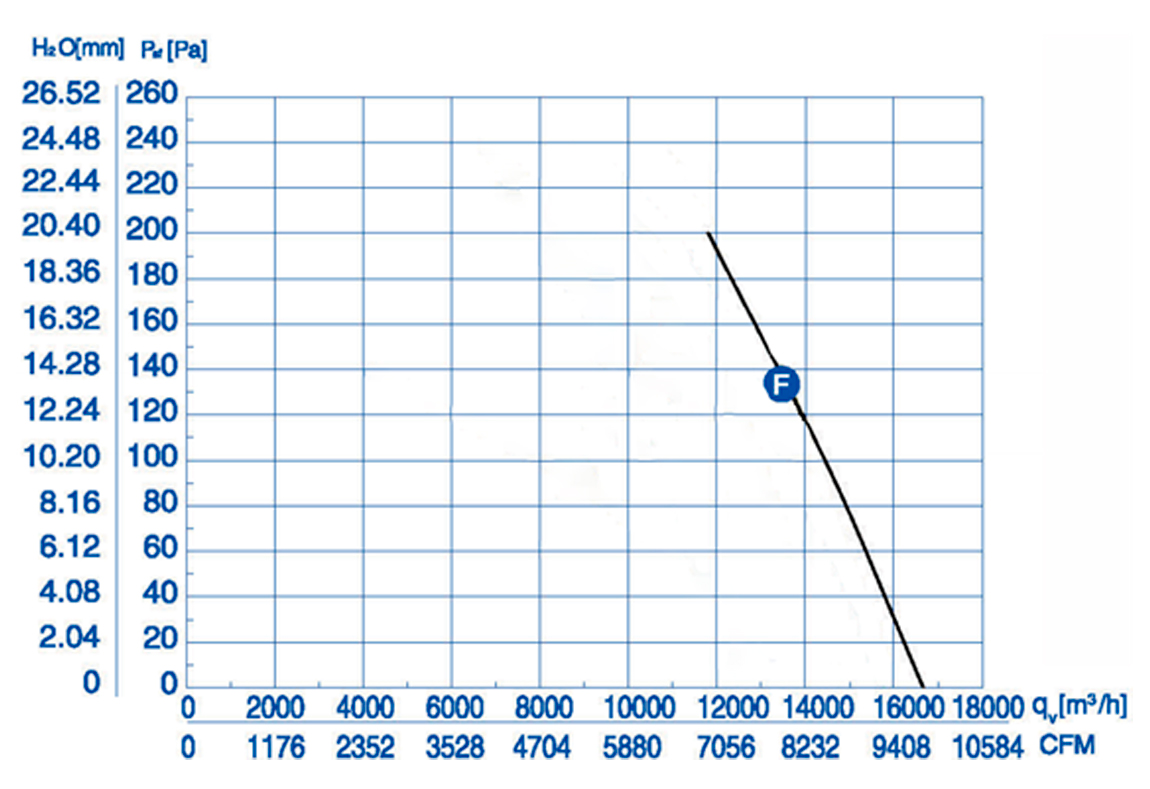

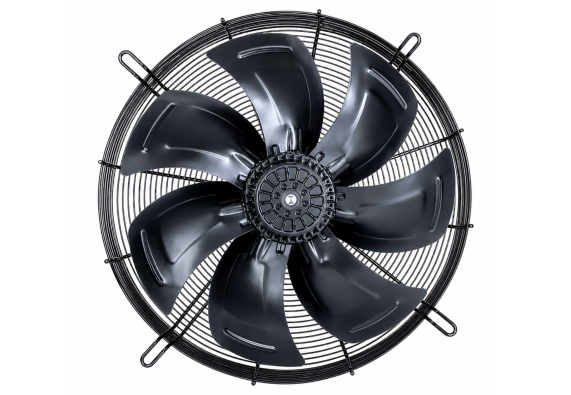

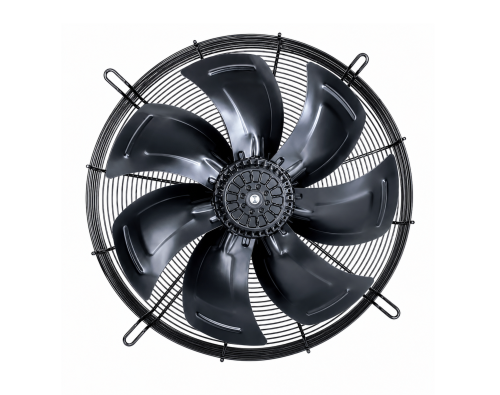

SFA 630 AC – 380/60/16000 – VENTILADOR AXIAL AC COM ROTOR EXTERNO
Modelos
