Os ventiladores TITAN CTL – In-line Limit Load são ideais para sistemas que exigem eficiência, compactação e robustez, especialmente em ambientes industriais com espaço limitado. Sua configuração In-Line permite integração direta ao duto, mantendo fluxo de ar constante com boa vazão e pressão. Projetados para resistir a condições severas de exaustão, ventilação e secagem, esses ventiladores oferecem flexibilidade para atender diversas exigências de desempenho, além de facilitar a manutenção e ajustes ao longo do tempo, garantindo operação contínua e eficiente.

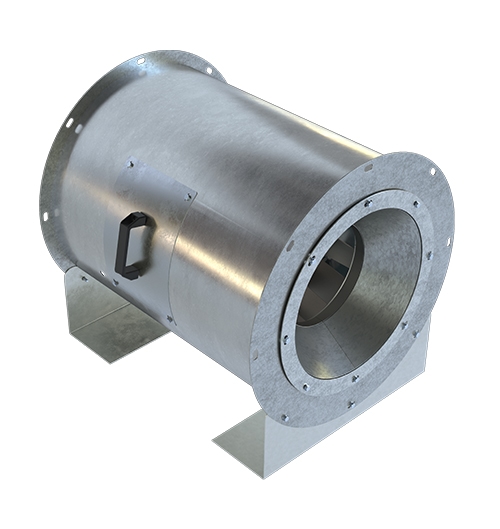

Sobre o Produto
Características principais:
✲ Carcaça em chapa de aço assegura uma alta durabilidade e resistência ao desgaste;
✲ Construção aerodinâmica: aerodinâmica interna é projetada para otimizar o desempenho do ventilador, oferecendo maior eficiência ao reduzir perdas de energia;
✲ Arranjos 04 e 09: Oferecem diferentes configurações de instalação para atender a necessidades variadas;
✲ Rotor Limit Load: Tipo de rotor com boa capacidade de manuseio de cargas limitadas, adequado para o tipo de aplicação descrita;
✲ Acessórios e opcionais: Telas de proteção, porta de inspeção, junta flexível e suporte de montagem horizontal;
✲ Equipamento pintado: Garantia de uma camada protetora contra corrosão e desgaste.
Especificações Técnicas
Os pesos indicados são aproximados, sem motor elétrico.

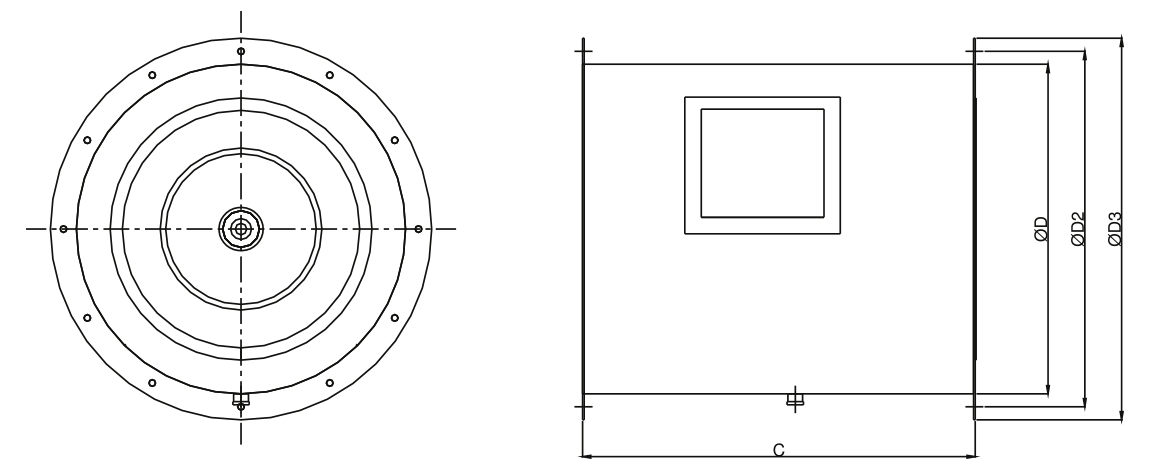

Dimensões – Arranjo 04
| Modelo | Dimensões (mm) | Peso [Kg] | |||
|---|---|---|---|---|---|
| C | D | D2 | D3 | ||
| 224 | 400 | 315 | 350 | 380 | 25 |
| 250 | 420 | 353 | 382 | 415 | 27 |
| 280 | 480 | 400 | 434 | 467 | 30 |
| 315 | 530 | 450 | 480 | 510 | 33 |
| 355 | 590 | 500 | 536 | 568 | 50 |
| 400 | 700 | 563 | 598 | 630 | 56 |
| 450 | 750 | 633 | 668 | 700 | 67 |
| 500 | 845 | 713 | 748 | 780 | 84 |
| 560 | 930 | 800 | 840 | 880 | 120 |
| 630 | 1100 | 905 | 944 | 982 | 170 |
| 710 | 1170 | 1004 | 1040 | 1081 | 220 |
| 800 | 1340 | 1120 | 1160 | 1200 | 290 |
| 900 | 1500 | 1250 | 1290 | 1330 | 450 |

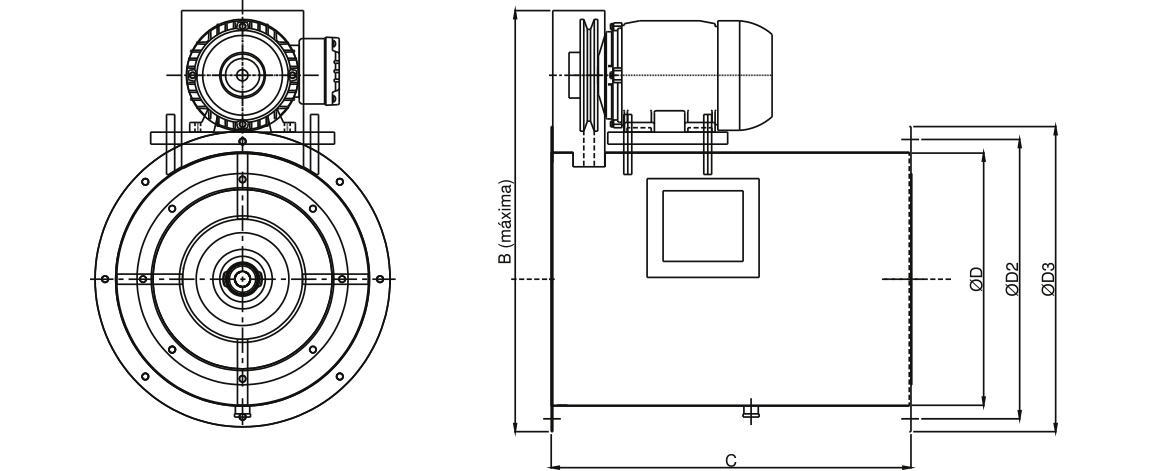

Dimensões – Arranjo 09
| Modelo | Dimensões (mm) | Peso [Kg] | ||||
|---|---|---|---|---|---|---|
| B | C | D | D2 | D3 | ||
| 224 | 525 | 450 | 315 | 350 | 380 | 80 |
| 250 | 560 | 520 | 353 | 382 | 415 | 100 |
| 280 | 650 | 580 | 400 | 434 | 467 | 120 |
| 315 | 696 | 450 | 450 | 480 | 510 | 120 |
| 355 | 760 | 690 | 500 | 536 | 568 | 120 |
| 400 | 840 | 800 | 563 | 598 | 630 | 120 |
| 450 | 910 | 850 | 633 | 668 | 700 | 130 |
| 500 | 990 | 945 | 713 | 748 | 780 | 160 |
| 560 | 1126 | 1030 | 800 | 840 | 880 | 200 |
| 630 | 1250 | 1200 | 905 | 944 | 982 | 280 |
| 710 | 1400 | 1270 | 1004 | 1040 | 1081 | 320 |
| 800 | 1510 | 1440 | 1120 | 1160 | 1200 | 450 |
| 900 | 1690 | 1600 | 1250 | 1290 | 1330 | 580 |
