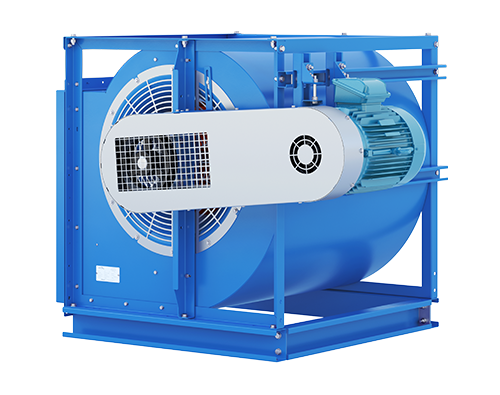

La línea Titan LD está compuesta por ventiladores centrífugos con álabes rectos inclinados hacia atrás, estructura de voluta en chapa de acero 1020 galvanizado y carcasa con cierre especial. Su voluta universal permite adaptarse a diferentes posiciones de descarga de aire, y los modelos están disponibles en configuraciones de simple y doble aspiración.
Con un rendimiento de hasta el 81 %, la línea cuenta con modelos con caudales de 1.000 a 140.000 m³/h y presiones de 20 a 350 mmCA, para aplicaciones en HVAC industrial, control de emisiones y seguridad contra incendios, entre otras.
Sobre el Producto
*Producto sin pintura de serie.
Características Principales
- Material de fabricación: estructura de voluta en chapa de acero 1020 galvanizado.
- Modelo constructivo: álabes rectos inclinados hacia atrás.
- Carcasa: cierre especial.
- Construcción: voluta universal, adaptable a diferentes posiciones de descarga de aire.
- Tipo de aspiración: simple y doble aspiración.
- Rendimiento: de hasta el 81 %.
- Caudal: modelos de 1.000 a 140.000 m³/h.
- Presión: modelos de 20 a 350 mmCA.
- Aplicaciones: HVAC industrial, control de emisiones, seguridad contra incendios, entre otras.
Opcionales / Accesorios
Rejilla de protección en la entrada de aire.
Equipo pintado.
Puerta de inspección.
Junta flexible.
Eje pasante.
Amortiguadores.
Compuerta gravitacional.
Contrabrida para mampostería y brida.
Especificaciones Técnicas
| Modelo | Tamaño | Disposición | Clase | Posiciones |
|---|---|---|---|---|

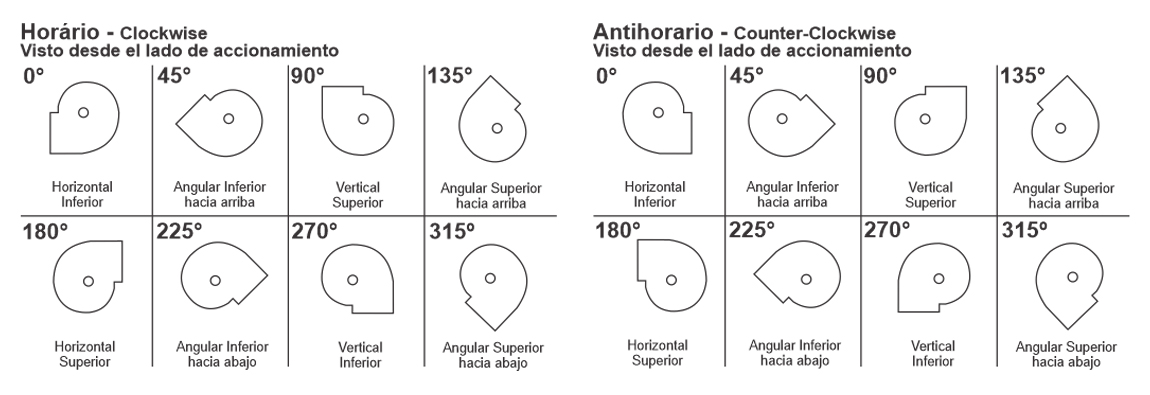

| Titan LD | 200 a 1250 | 3 | I,II,III | Horario o antihorario a 0°, 45°, 90°, 135°, 180°, 225°, 270° o 315° |
Modelos
| Modelo | Dimensiones (mm) | Peso [kg] | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | B’ (BLD) | C | D | E | F | ||
| 200 | 300 | 200 | 260 | 35 | 200 | 380 | 360 | 56 |
| 224 | 335 | 224 | 285 | 35 | 224 | 415 | 400 | 63 |
| 250 | 375 | 250 | 320 | 35 | 250 | 455 | 445 | 70 |
| 280 | 425 | 280 | 360 | 35 | 280 | 505 | 492 | 78 |
| 315 | 475 | 315 | 400 | 35 | 315 | 555 | 547 | 88 |
| 355 | 530 | 355 | 455 | 35 | 355 | 610 | 611 | 100 |
| 400 | 600 | 400 | 510 | 40 | 400 | 794 | 752 | 112 |
| 450 | 670 | 450 | 570 | 40 | 450 | 840 | 831 | 150 |
| 500 | 750 | 500 | 640 | 40 | 500 | 900 | 840 | 168 |
| 560 | 850 | 560 | 710 | 40 | 560 | 1100 | 1000 | 185 |
| 630 | 950 | 630 | 800 | 40 | 630 | 1219 | 1116 | 195 |
| 710 | 1060 | 710 | 900 | 40 | 710 | 1318 | 1238 | 230 |
| 800 | 1180 | 800 | 1000 | 40 | 800 | 1476 | 1380 | 260 |
| 900 | 1320 | 900 | 1130 | 40 | 900 | 1647 | 1540 | 405 |
| 1000 | 1500 | 1000 | 1250 | 40 | 1000 | 1820 | 1671 | 525 |
