QAII – Sensor Co2

O Co2 é um gás inodoro e inofensivo nas concentrações normais, relativamente fácil de ser medido e pode ser utilizado como referência no controle de outros contaminantes presentes no ar, tais como VOCs, gases orgânicos, dentre outros.

O bem-estar, conforto e a saúde dos ocupantes são os resultados positivos de um ambiente com renovação do ar interior e controle de Co2.

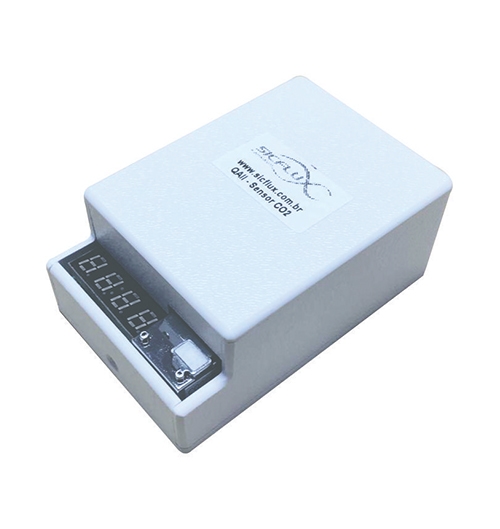

Sobre o Produto

Fazendo parte da linha de produtos QAII (Qualidade do ar interior inteligente), que busca oferecer soluções automatizadas para proporcionar a qualidade do ar interior, o Sensor de Co2 foi desenvolvido para trabalhar em conjunto com a linha MAXX+FILBOX da Sicflux, voltados para Tomada de Ar Externo, TAE e renovação de ar.

Monitora o nível de Co2 no ambiente e opera o funcionamento do ventilador, realizando a renovação de ar interior conforme a necessidade e economizando energia.
Possui funcionamento em 220V e display digital, que mostra em tempo real o nível de Co2, dispensando a necessidade de equipamentos a parte para inspeções e acompanhamento de leituras.

Gabinete em plástico Branco;
Display digital com leitura de PPM em tempo real;
Compacto;
Furos para fixação em parede ou teto;
Rápida e fácil instalação;
Previsão para saída dos fios em diversas faces do gabinete;
Funcionamento em 220V;
Pode trabalhar com até dois ventiladores;
Para uso como os modelos MAXX 100 a 200 com Caixa de Filtro Filbox.

Especificações Técnicas

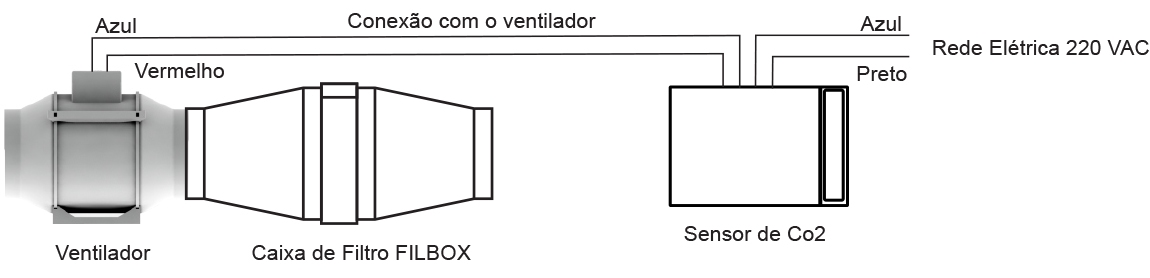

O sensor de Co2 possui apenas 4 fios de conexão. Dois fios são de entrada de energia da rede elétrica. Os outros dois fios são de alimentação/comando do ventilador.
O ventilador pode estar a qualquer distância do sensor, pois apenas dois fios elétricos separam o ventilador do sensor.

Somente utilize este sensor com os produtos Sicflux mencionados na tabela abaixo.
Para combinações de uso simultâneo de mais de um produto por sensor, utilize o fator indicado. A soma dos fatores não pode exceder 1,7.

Exemplo, utilizar 1 sensor com 3 unidades de FH 150. Cada FH 150 possui fator 0,5. 3 x 0,5 = 1,5. 1,5 é menor que 1,7, então pode ser usado.

Em caso de dúvidas, consulte a equipe de consultores Sicflux.

PRODUTOFATOR
MAXX S 100 / MAXX S 125 / MAXX S 150 / MAXX S 200 / MAXX 100 / MAXX 125 / MAXX 150 /
MAXX 200 / MAXX 100 ION / MAXX 125 ION / MAXX 150 ION / MAXX 200 ION / ACI 100 /
ACI 125 / ACI 100 MINI
0,4
ACI 150 / ACI 200 / FH 100 / FH 125 / FH 1500,5
ACI 250 / ACI 315 / ACI 355 / FH 2001,3
MAXX 250 / MAXX 315 / FH 250 / FH 315 / FH 3551,7

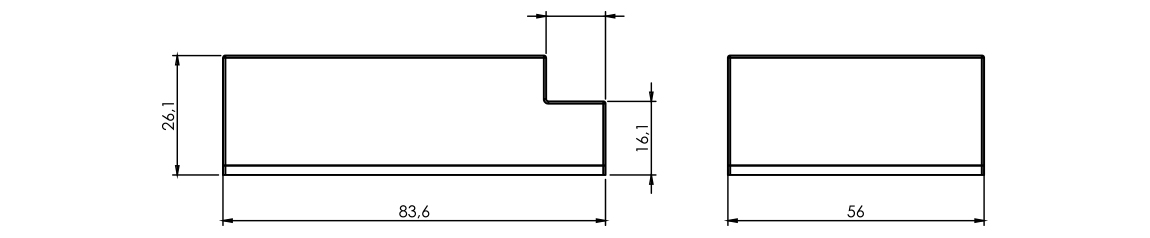

Dimensões do Produto

Perguntas Frequentes

O Sensor de Co2 possui três níveis de funcionamento. 30%,50% e 100% de seu desempenho, de acordo com os níveis de Co2. Com nível de Co2 abaixo de 650 ppm, o ventilador funciona a 30%. Entre 650 e 950 ppm, o ventilador funciona a 50%. Acima de 950 ppm, o ventilador funciona a 100% da capacidade.

A definição do ventilador/filtros que devem ser utilizados, deve seguir as recomendações e diretrizes de projeto, como qualquer outro sistema de renovação de ar.

O mesmo sensor pode ser usado com até dois ventiladores. A lógica de funcionamento segue a recomendação RE-09 ANVISA, que indica limite máximo de dióxido de carbono Co2 no ambiente de 1000ppm. O sensor deve ser instalado no teto ou a no mínimo 2,0 metros de altura na parede.

Sim, o Sensor CO² trabalha em conjunto com produtos da Sicflux, linha Maxx com Filbox, por exemplo. Ele automatiza o funcionamento do ventilador de acordo com a concentração de CO² no ambiente.
