A nova linha FH EC, versão sem filtro, são ventiladores com motores radiais com alta pressão e vazão de ar. São ultra compactos com perfil extremamente baixo, perfeito para aplicações com pouco espaço. Construído com chapa reforçada e com vedação especial nas juntas e tampas de acesso. Temperatura de trabalho ( -40°C +65°C). Utiliza motor EC, de alta eficiência (equivalente a Ir4 Super Premium), com cabeçote eletrônico possibilitando
partidas em rampa e controle de velocidade através de sinal externo, apresentando maior confiabilidade e maior vida útil.
Sobre o Produto
✲ Baixo consumo de energia e silencioso;
✲ Alta vazão e alta pressão (Radial);
✲ Instalação na vertical ou horizontal;
✲ Motor com rolamento e acionamento direto, não necessita de polias e correias;
✲ Acesso rápido e prático ao motor, facilitando a manutenção;
✲ Motores EC de alta Eficiência;
✲ Protetor Térmico.
Especificações Técnicas
| MODELO | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 100 | 125 | 150 | 200 | 250 | 315 | 355 | 400 | ||
| Vazão máxima | m³/h | 417 | 583 | 973 | 950 | 1974 | 2134 | 3400 | 5160 |
| CFM | 245 | 343 | 572 | 652 | 1161 | 1255 | 2000 | 3035 | |
| Frequência | 50 / 60 | ||||||||
| Potência Motor | 160 | 160 | 160 | 175 | 175 | 513 | 1650 | 3050 | |
| Potência Total Absorvida | 152 | 152 | 152 | 163 | 165 | 485 | 1540 | 2950 | |
| Nível de Ruído | 79 | 79 | 63 | 67 | 69 | 64 | 85 | 91 | |
| Tensão | 1~230 | 3~380/480 | |||||||
| Pressão Máxima | 63 | 67 | 51 | 73 | 64 | 80 | 125 | 217 | |
| Rotação Máxima | 4400 | 4400 | 3200 | 3200 | 3200 | 2820 | 3140 | 4000 | |
| Duto | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | |
| Peso | 10 | 10 | 12 | 16 | 25 | 28 | 58 | 68 | |

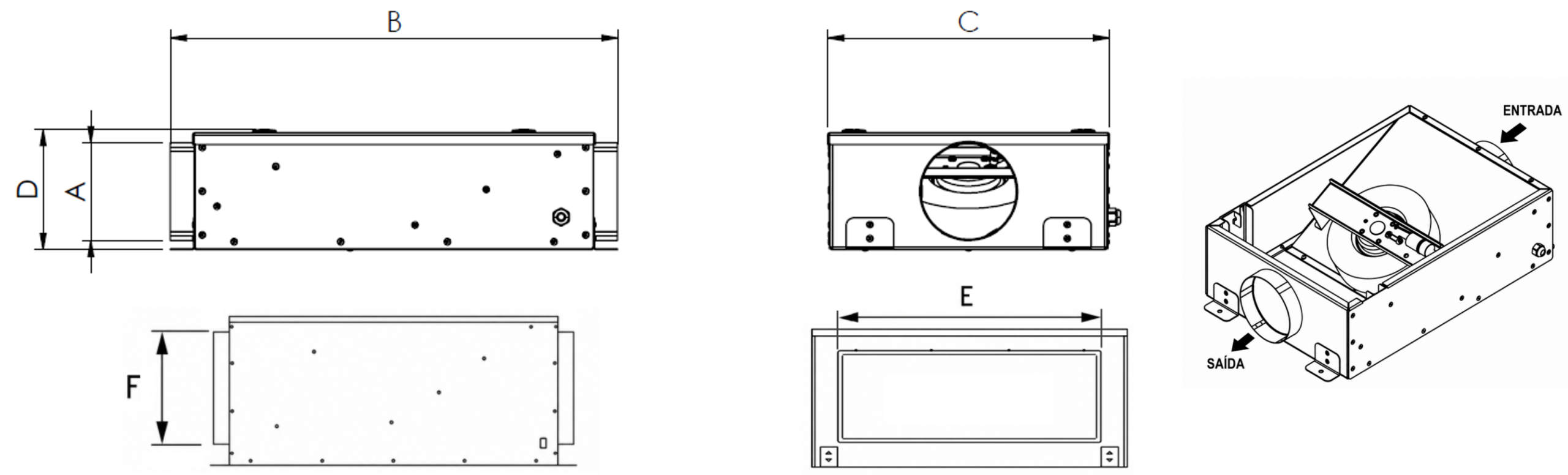

Modelos
| Modelo | Dimensões [mm/pol] | |||
|---|---|---|---|---|
| A | B | C | D | |
| FH 100 / 125 | 98/124 | 582 | 374 | 175 |
| FH 150 | 149 | 680 | 413 | 170 |
| FH 200 | 199 | 760 | 470 | 225 |
| FH 250 | 250 | 890 | 595 | 293 |
| FH 315 | 315 | 950 | 635 | 400 |
| FH 355 | 355 | 1340 | 668 | 405 |
| FH 400 | 400 | 1475 | 750 | 462 |
