La línea FH, con filtro G4, cumpliendo con los requisitos de la norma NBR 16401, es un inyector ultra compacto y de alto rendimiento, diseñado para sistemas de ventilación eficientes y silenciosos. Equipado con rotor limit load de accionamiento directo, ofrece alta caudal y presión. Su construcción robusta en chapa reforzada y sellado especial garantiza durabilidad y facilidad de mantenimiento, con acceso rápido al filtro y al motor. Con temperaturas de trabajo de -40°C a +65°C, es de bajo consumo energético y puede ser instalado de manera vertical u horizontal..
También está disponible con opción de lámpara fotocatalítica y protección térmica.
Sobre el Producto
Características principales:
Modelo Constructivo:
✲ Motor con rodamientos y accionamiento directo, eliminando poleas y correas;
✲ Caja eléctrica interna con acceso lateral, facilitando la instalación y el mantenimiento;
✲ Instalación versátil, con posibilidad de montaje en posición vertical u horizontal;
✲ Protector térmico;
✲ Opción de modelo para uso con lámpara fotocatalítica.
Funcionamiento:
✲ Bajo consumo de energía;
✲ Equipo silencioso;
✲ Alto caudal y presión (ventilador radial).
Equipo:
✲ Modelos disponibles en tamaños de 100 a 400 mm;
✲ Modelos superiores a 250 mm exclusivamente con boca rectangular.
Temperatura de trabajo: -40 °C / 65 °C
Especificaciones Técnicas
| MODELO | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 100 | 125 | 150 | 200 | 250 | 315 | 355 | 400 | ||
| Caudal Máximo | m³/h | 227 | 304 | 580 | 944 | 1445 | 1894 | 2315 | 3092 |
| CFM | 133,5 | 178,8 | 341,0 | 555,1 | 849,7 | 1113,7 | 1361,2 | 1818,1 | |
| Frecuencia | Hz | 50 / 60 | |||||||
| Potencia Total Absorbida | W | 73,9 | 70,2 | 88,9 | 104,8 | 170,3 | 308,7 | 171,2 | 454,7 |
| Nivel de ruido | dBA | 53 | 53 | 55 | 58 | 61 | 63 | 60 | 61 |
| Tensión Monofásica | V | 220 | |||||||
| Presión Máxima | mmCA | 35,0 | 37,0 | 40,0 | 63,0 | 51,0 | 54,0 | 42,0 | 55,0 |
| Duto | inch | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| Peso | KG | 10 | 10 | 12 | 16 | 25 | 28 | 33 | 42 |
*Especificaciones para 220 V / 60 Hz. Nivel de presión sonora radiada a 3 m en campo libre, con conductos en la aspiración y la descarga. Banda de 1/3 de octava: 2,5 kHz.

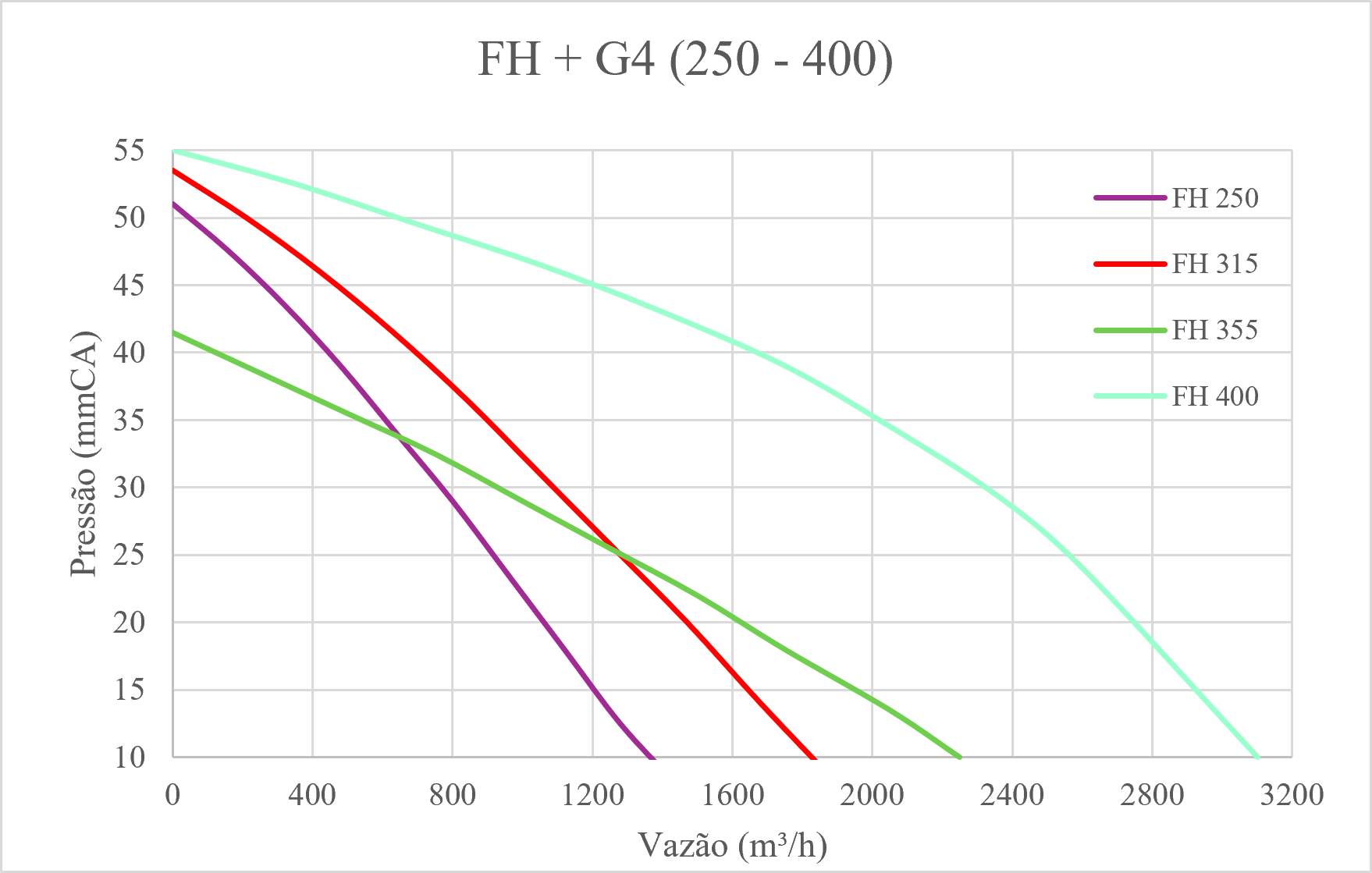

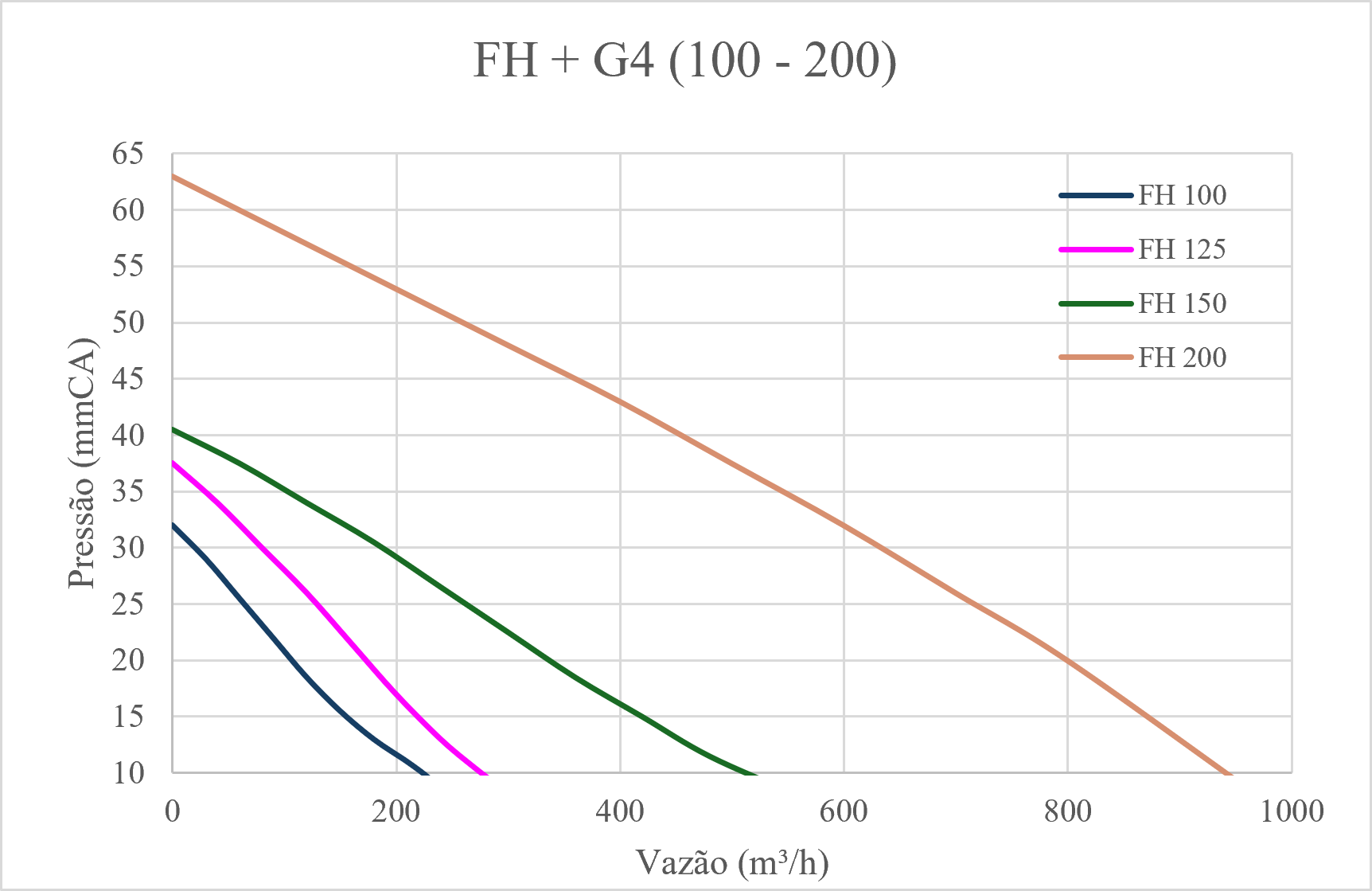

Curvas de Rendimiento
Los datos de caudal y presión ya consideran la pérdida de carga de los filtros G4 em media.

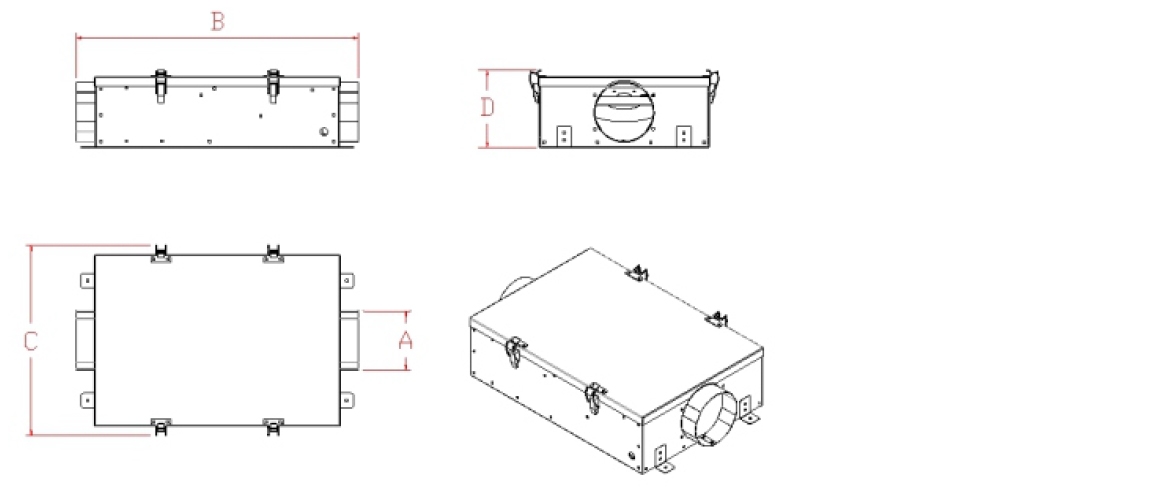

Modelos
| MODELO | Dimensiones (mm) – Boca Circular | |||
|---|---|---|---|---|
| A | B | C | D | |
| FH 100 / 125 | 98/124 | 562 | 390 | 185 |
| FH 150 | 149 | 722 | 429 | 203 |
| FH 200 | 198 | 760 | 448 | 225 |
| Modelo | Dimensiones [mm/pulg] – Boca Rectangular | ||||
|---|---|---|---|---|---|
| B | C | D | E | F | |
| FH 250 | 890 | 573 | 289 | 470 | 190 |
| FH 315 | 937 | 574 | 339 | 470 | 240 |
| FH 355 | 906 | 638 | 387 | 530 | 290 |
| FH 400 | 1087 | 720 | 425 | 590 | 320 |
