¡Máxima eficiencia en un diseño ultracompacto!

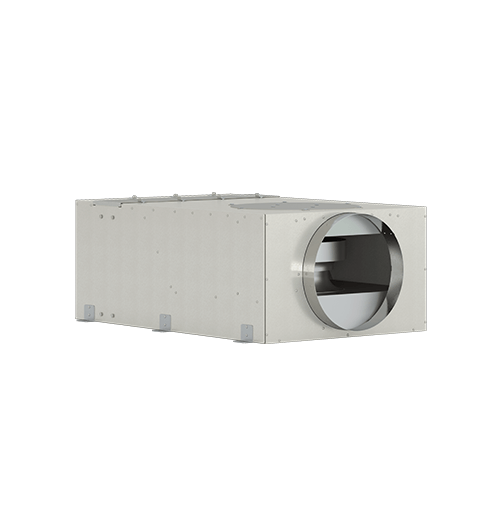

La línea FH EC, versión sin filtro, fue desarrollada para ofrecer alta capacidad de flujo y presión en aplicaciones que requieren eficiencia y bajo consumo de energía. Equipados con motores radiales EC, estos inyectores son ultracompactos, con un perfil extremadamente bajo, ideales para ambientes con espacio reducido. Construidos en chapa reforzada, cuentan con sellos especiales en las juntas y tapas de acceso, garantizando mayor durabilidad y resistencia.
Rango de temperatura de operación (-40°C +65°C). Utiliza motor EC de alta eficiencia, equivalente a la clasificación IR4 Super Premium, e incluye una cabeza electrónica que permite:
✲ Arranques en rampa, reduciendo los impactos eléctricos y mecánicos;
✲ Control de velocidad mediante señal externa, ofreciendo mayor flexibilidad en la operación;
✲ Mayor confiabilidad y vida útil prolongada.
Sobre el Producto
Características principales:
✲ Bajo consumo de energía y funcionamiento silencioso;
✲ Alta capacidad de flujo y alta presión (motor radial);

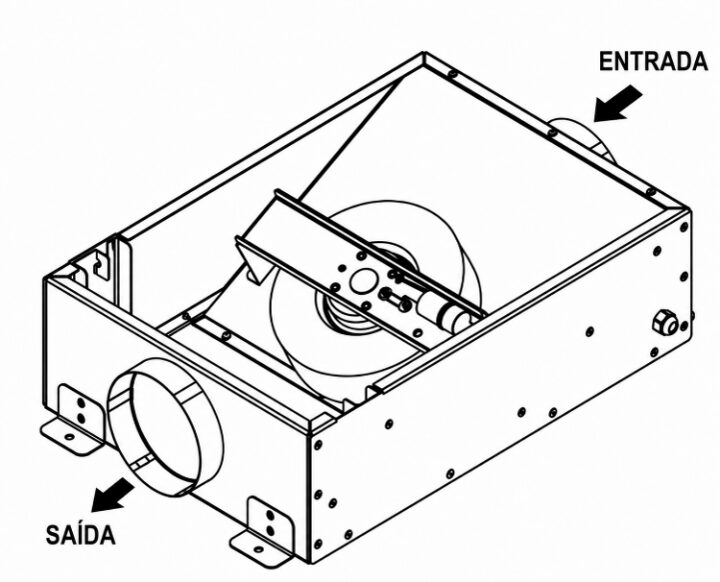

✲ Instalación versátil, pudiendo ser montado en posición vertical u horizontal;
✲ Motor con rodamiento y accionamiento directo, eliminando poleas y correas;
✲ Acceso rápido al motor, facilitando el mantenimiento y limpieza;
✲ Motores EC de alta eficiencia, garantizando mayor ahorro y rendimiento;
✲ Protector térmico integrado, protegiendo el motor contra el sobrecalentamiento.

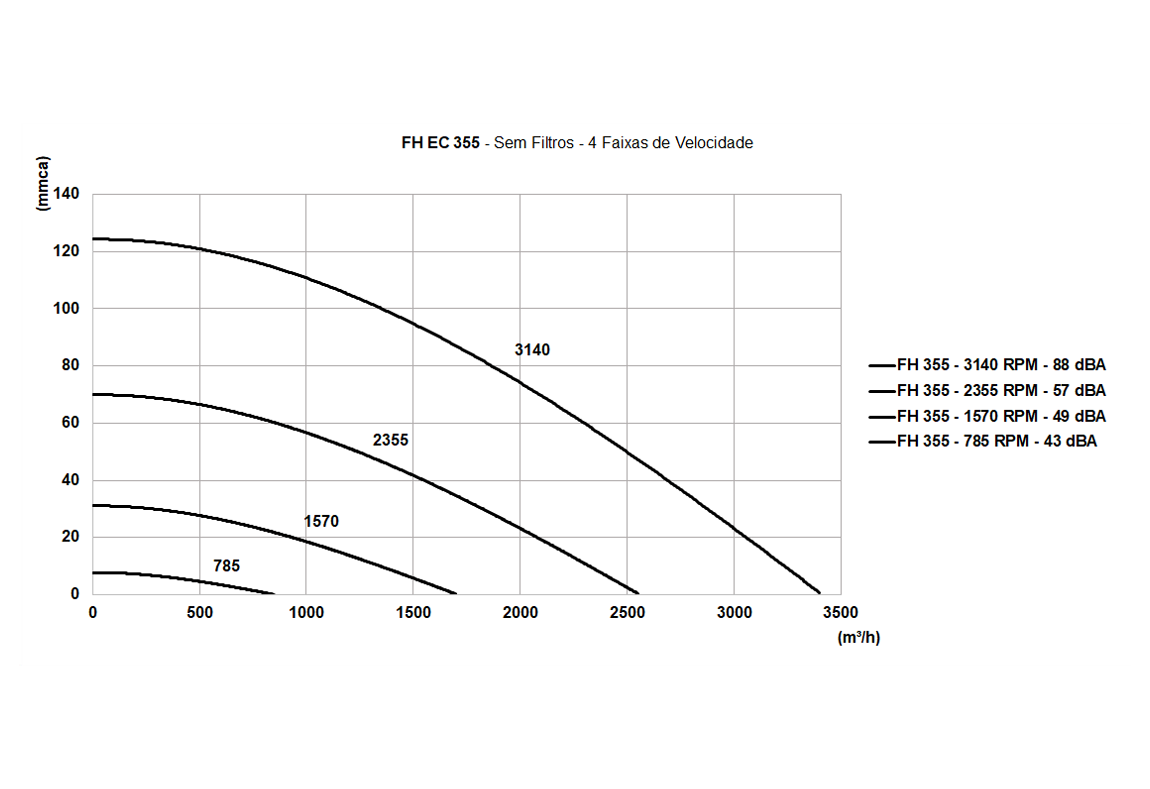

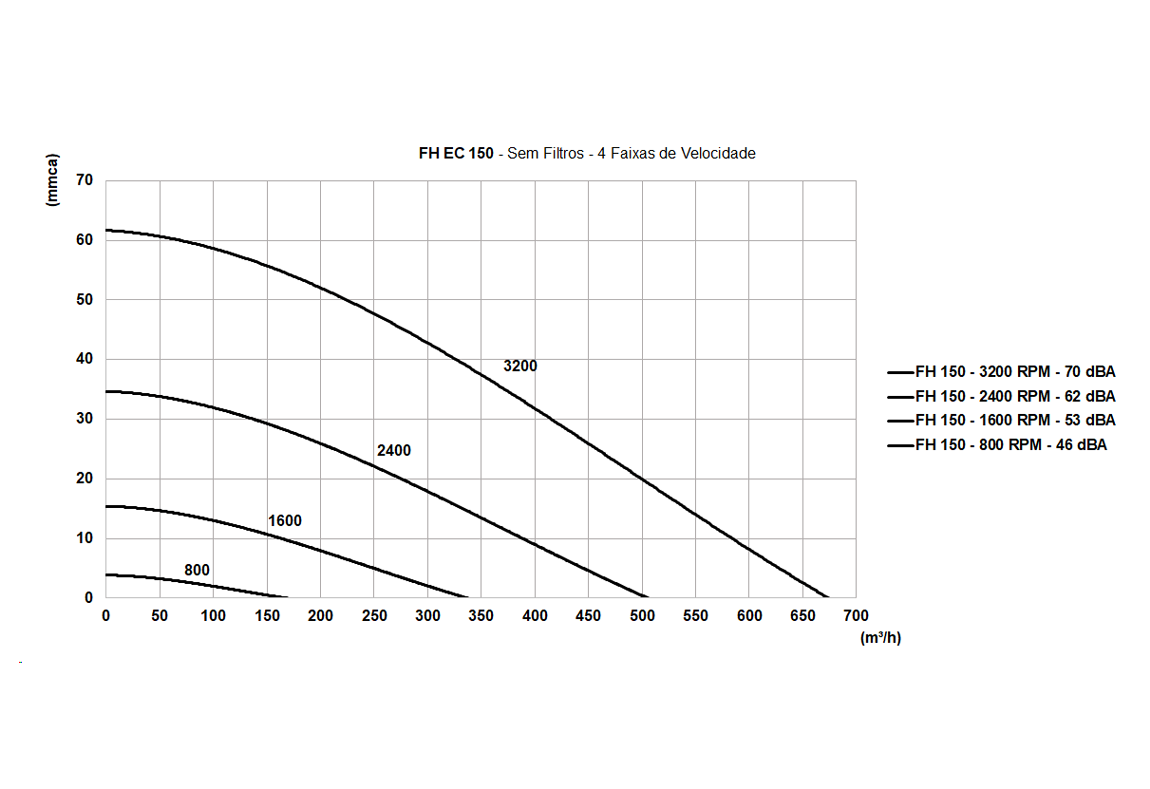

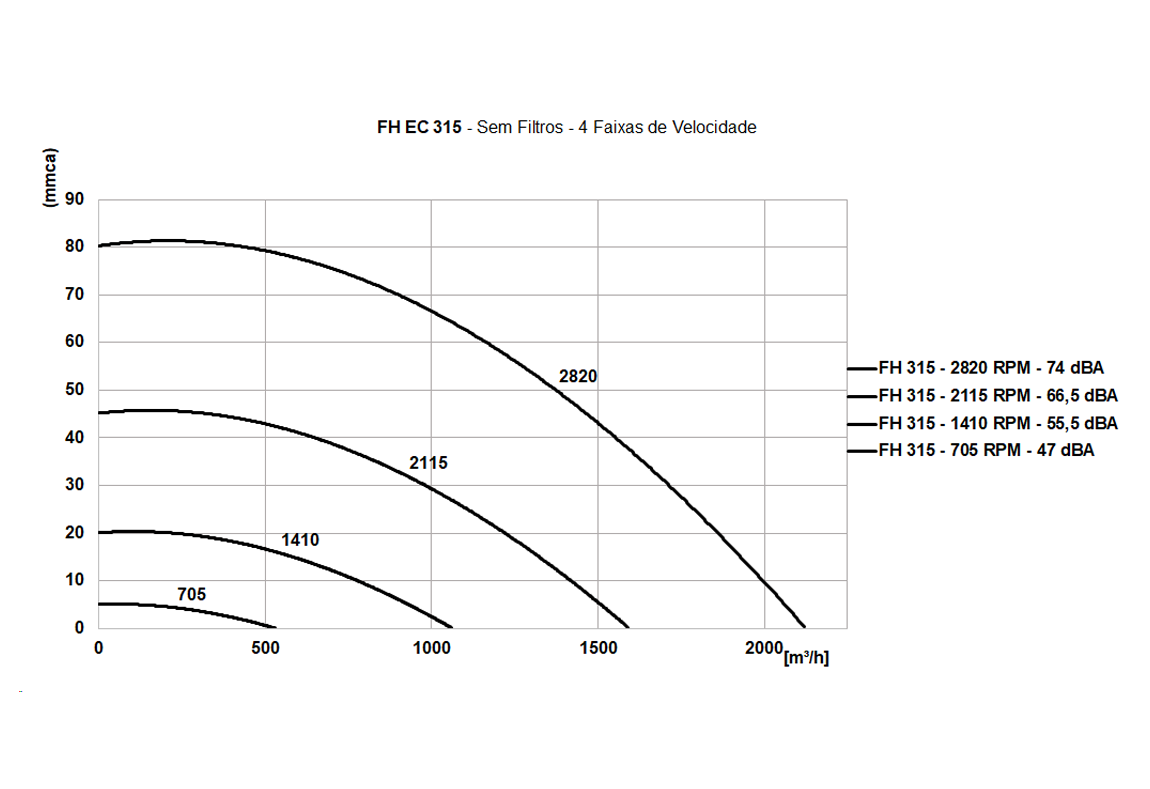

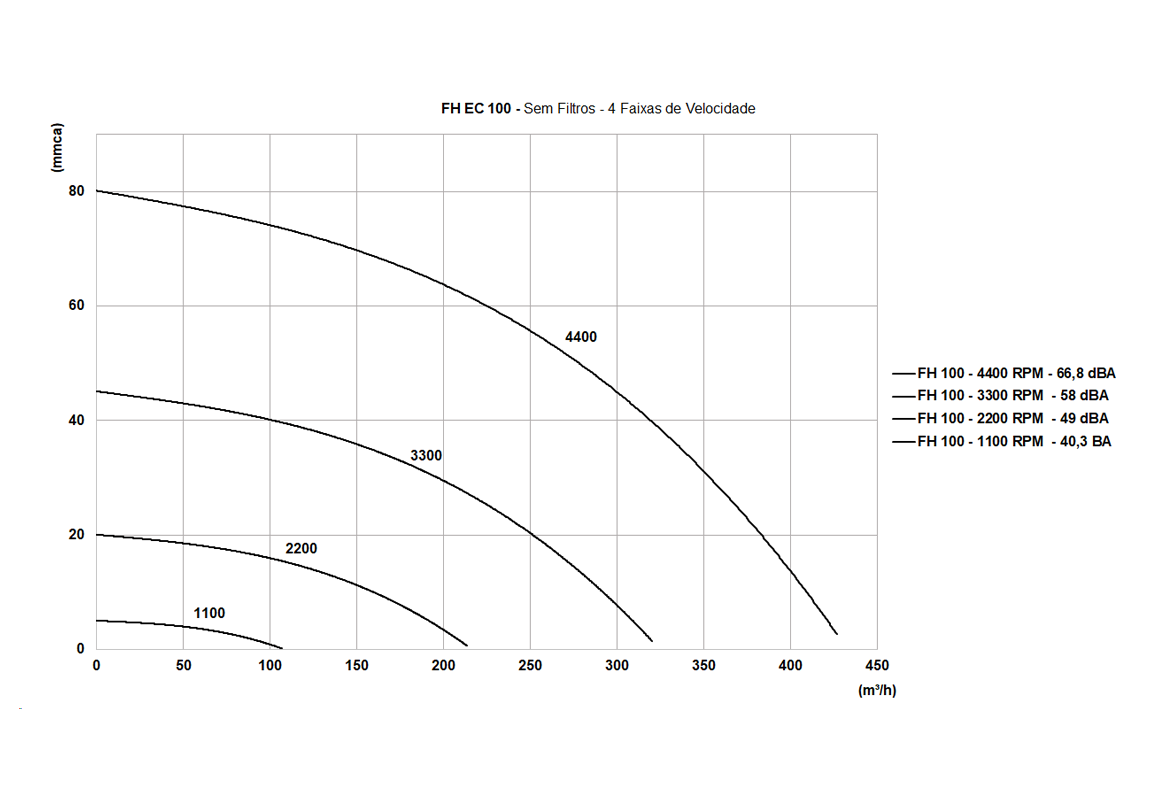

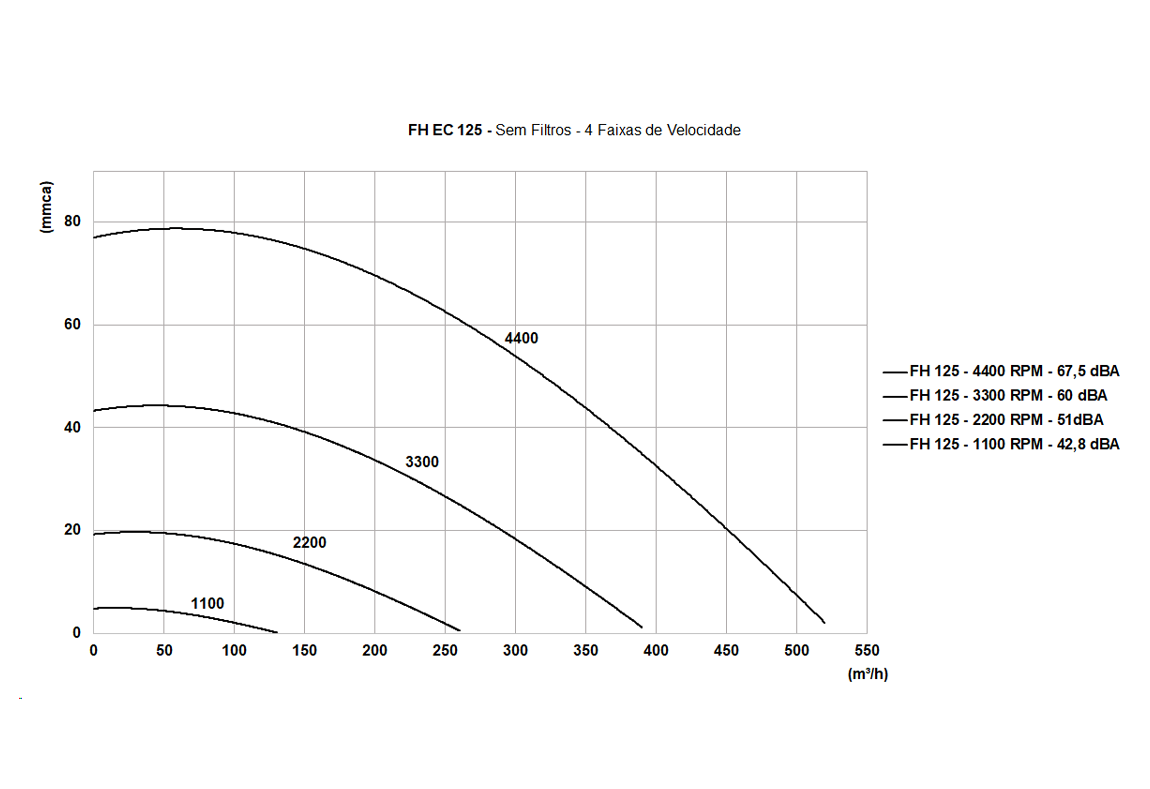

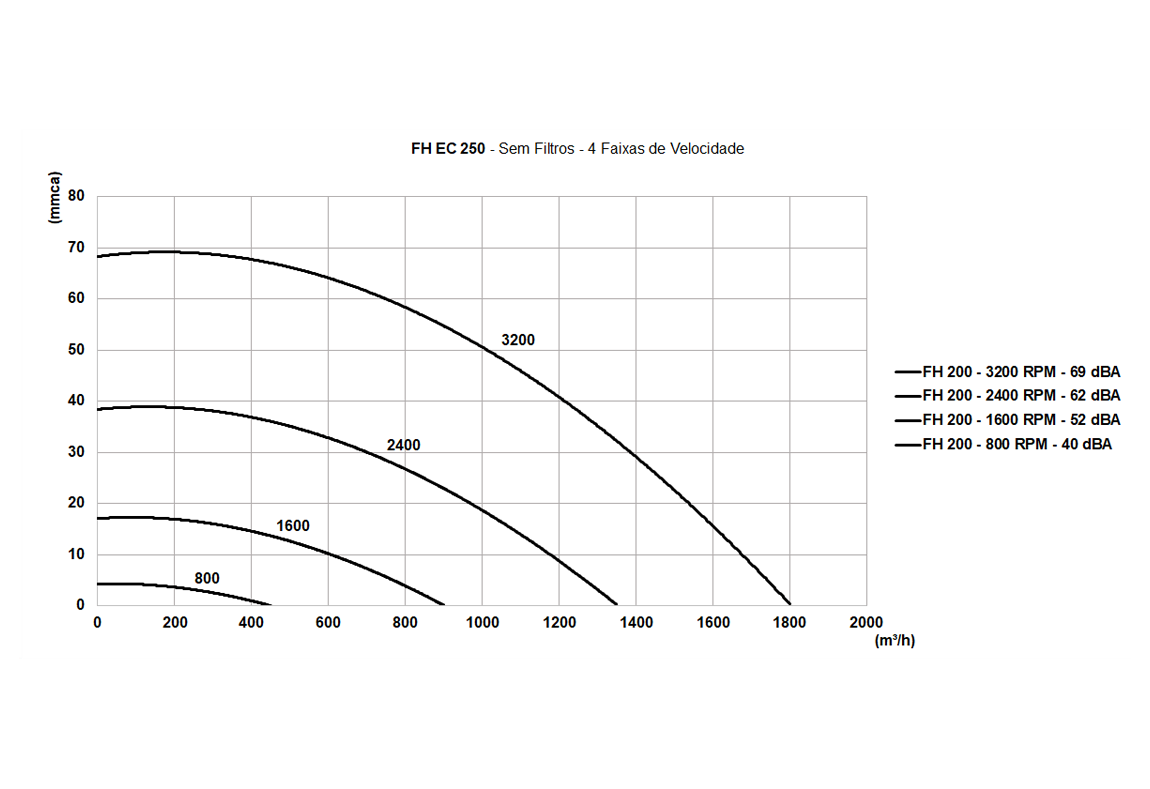

Especificaciones Técnicas
| MODELO | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 100 | 125 | 150 | 200 | 250 | 315 | 355 | 400 | ||
| Caudal Máximo | m³/h | 427 | 520 | 675 | 875 | 1308 | 2120 | 3400 | 5160 |
| CFM | 251 | 306 | 397 | 515 | 1161 | 1247 | 2000 | 3036 | |
| Frecuencia | 50 / 60 | ||||||||
| Potencia del Motor | 160 | 160 | 160 | 175 | 175 | 513 | 1650 | 3050 | |
| Potencia Total Absorbida | 152 | 152 | 152 | 163 | 165 | 485 | 1540 | 2950 | |
| Nivel de Ruido | 67,5 | 68,8 | 70 | 69 | 68 | 74 | 88 | 95 | |
| Tensión | 1~230 | 3~380/480 | |||||||

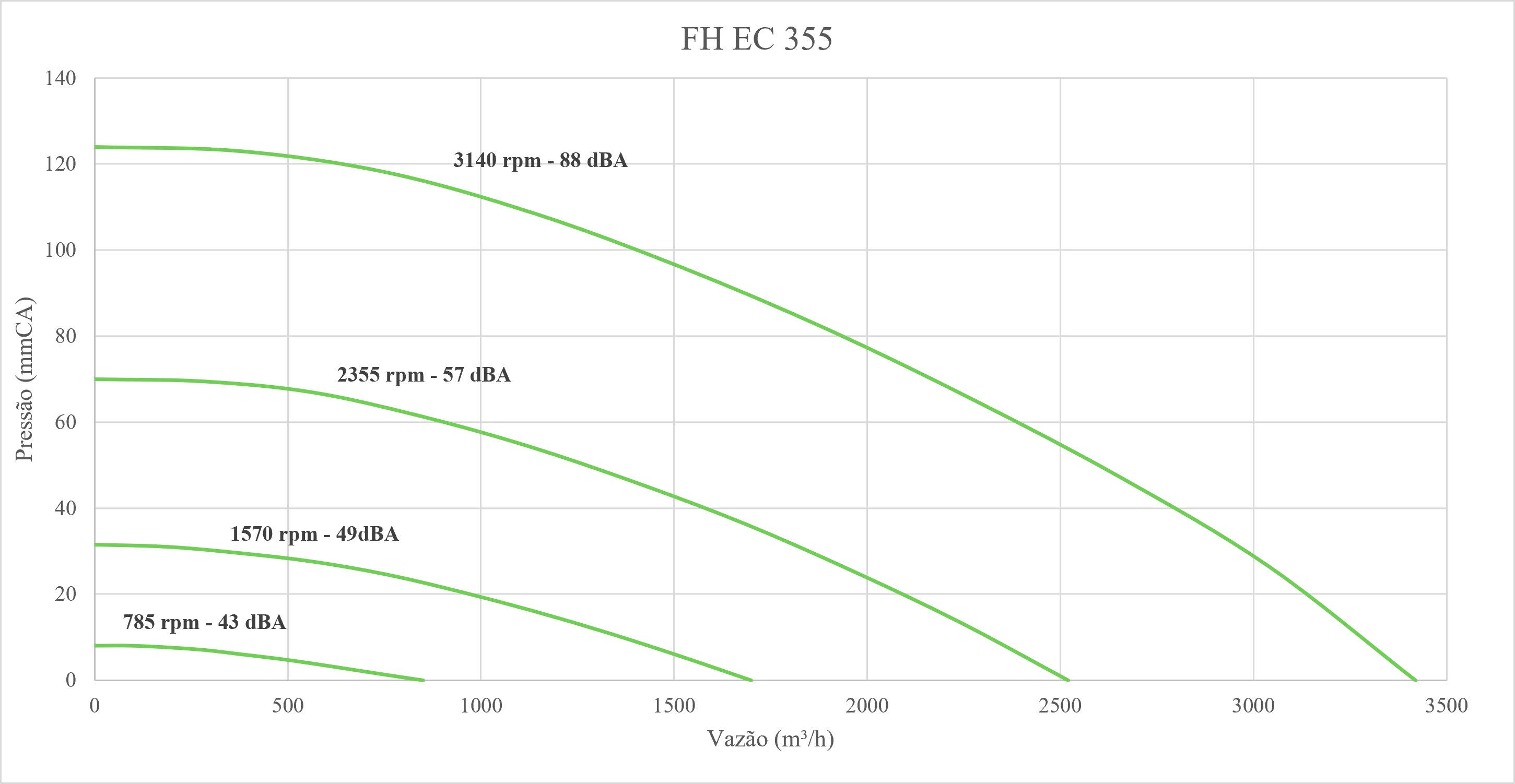

| Presión Máxima | 80 | 77 | 62 | 57 | 69 | 80 | 125 | 217 | |
| Rotación Máxima | 4400 | 4400 | 3200 | 3200 | 3200 | 2820 | 3140 | 4000 | |
| Ducto | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | |
| Peso | 10 | 10 | 12 | 16 | 25 | 28 | 58 | 68 | |

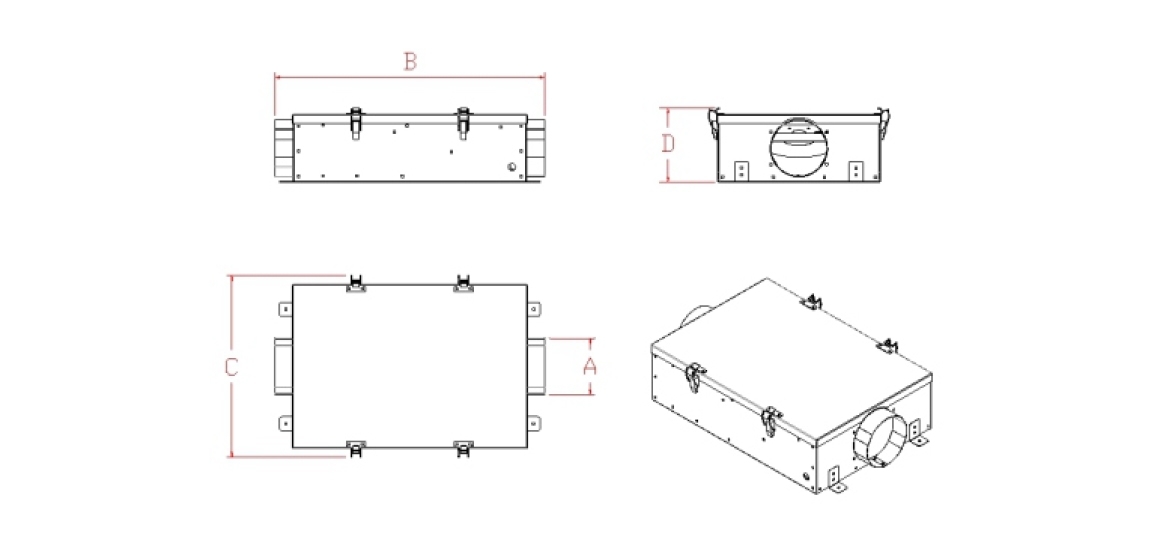

Modelos
| Modelo | Dimensiones [mm/pol] | |||
|---|---|---|---|---|
| A | B | C | D | |
| FH 100 / 125 | 98/124 | 582 | 375 | 177 |
| FH 150 | 149 | 680 | 413 | 170 |
| FH 200 | 199 | 760 | 470 | 225 |
| FH 250 | 250 | 890 | 595 | 293 |
| FH 315 | 315 | 950 | 635 | 400 |
| FH 355 | 355 | 1340 | 668 | 405 |
| FH 400 | 400 | 1475 | 750 | 462 |
