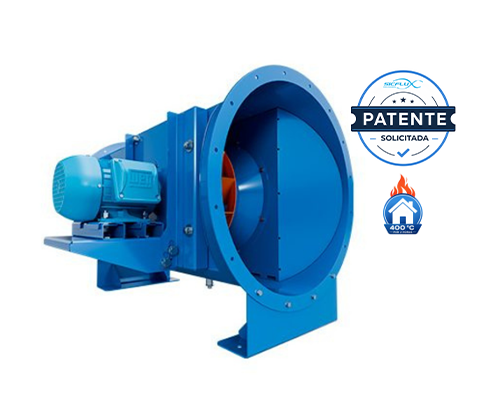

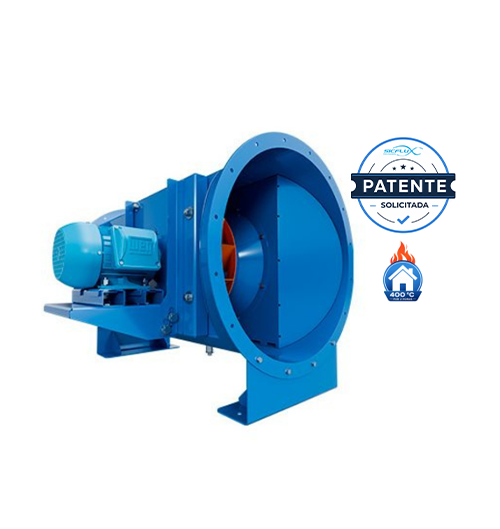

El CTL-4SK es un ventilador centrífugo Limit Load con montaje en línea. La aplicación del motor y los rodamientos fuera del flujo de aire garantiza su funcionamiento en aplicaciones de alta temperatura, como la extracción de cocinas o de humo. Su construcción tubular facilita la instalación en línea dentro de la red de conductos, sin necesidad de incorporar codos. Además, está preparado para el montaje del motor eléctrico en cuatro posiciones y ofrece una gran practicidad para retirar el conjunto motor-eje-rodete sin necesidad de desmontar los conductos de aspiración y descarga.
PATENTE SOLICITADA.
Sobre el producto
Características principales
✲ Carcasa fabricada en chapa de acero que garantiza alta durabilidad y resistencia al desgaste;
✲ Construcción aerodinámica: el diseño aerodinámico interno está desarrollado para optimizar el rendimiento del ventilador, proporcionando una mayor eficiencia al reducir las pérdidas de energía;
✲ Arreglo 04: ofrece diferentes configuraciones de instalación para adaptarse a diversas necesidades;
✲ Rodete Limit Load: tipo de rodete con buena capacidad para el manejo de cargas limitadas, adecuado para la aplicación descrita;
✲ Accesorios y opcionales: rejillas de protección, puerta de inspección, junta flexible y soporte para montaje horizontal;
✲ Equipo pintado: garantiza una capa protectora contra la corrosión y el desgaste.
PATENTE SOLICITADA.
Especificaciones técnicas
Los pesos indicados son aproximados y no incluyen el motor eléctrico.
Dimensiones – Arreglo 04
| Modelo | Dimensiones (mm) | Peso [Kg] | |||
|---|---|---|---|---|---|
| C | D | D2 | D3 | ||
| 224 | 400 | 315 | 350 | 380 | 25 |
| 250 | 420 | 353 | 382 | 415 | 27 |
| 280 | 480 | 400 | 434 | 467 | 30 |
| 315 | 530 | 450 | 480 | 510 | 33 |
| 355 | 590 | 500 | 536 | 568 | 50 |
| 400 | 700 | 563 | 598 | 630 | 56 |
| 450 | 750 | 633 | 668 | 700 | 67 |
| 500 | 845 | 713 | 748 | 780 | 84 |
| 560 | 930 | 800 | 840 | 880 | 120 |
| 630 | 1100 | 905 | 944 | 982 | 170 |
| 710 | 1170 | 1004 | 1040 | 1081 | 220 |
| 800 | 1340 | 1120 | 1160 | 1200 | 290 |
| 900 | 1500 | 1250 | 1290 | 1330 | 450 |
