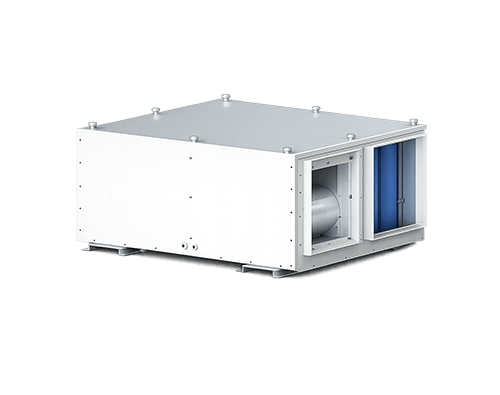

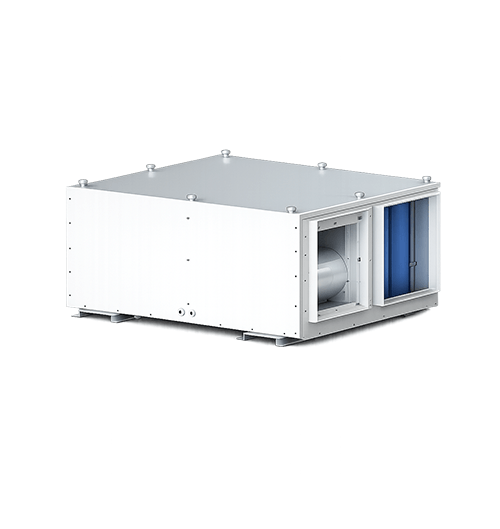

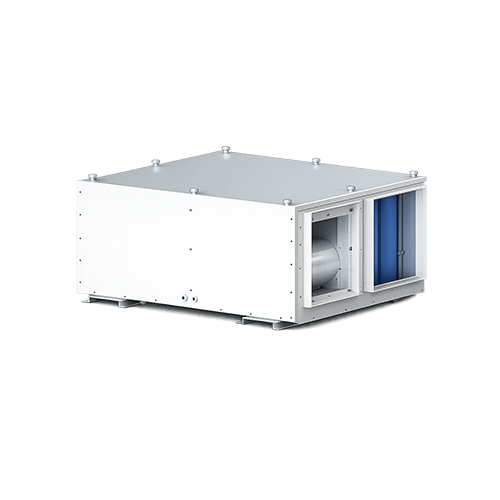

O CRS da Sicflux é um exaustor/insuflador de ar compacto e eficiente, projetado para ambientes como apartamentos, casas e escritórios. Este aparelho realiza duas funções simultaneamente: insufla ar limpo e fresco do exterior e exausta o ar interno. Durante a exaustão, a energia térmica do ar interno é transferida para as placas do recuperador de calor, aquecendo ou resfriando o ar que entra, conforme a estação do ano. Essa característica contribui para a redução de custos energéticos ao minimizar perdas térmicas.
Apesar de sua funcionalidade avançada, o CRS foi projetado para ser compacto e silencioso, permitindo sua instalação em espaços reduzidos. A flexibilidade na construção da tubulação permite a criação de sistemas de exaustão e insuflação com múltiplas captações, adaptando-se a diferentes layouts e necessidades.
Os modelos 355 M e 355 T, são projetados para trabalhar com tubulações de 355 mm de diâmetro e atendem altas vazões de ar.
Sobre o Produto
Características Principais:
✲ Dupla operação: Insufla e exausta o ar com eficiência;
✲ Recuperação de calor: Aumenta a eficiência energética ao reutilizar a energia térmica do ar interno;
✲ Design compacto: Ideal para espaços com limitações de área;
✲ Filtros de alta qualidade: Atende à norma NBR 16401 [G3/G4/M5];
✲ Facilidade de manutenção: Acesso simplificado aos filtros através de uma porta de inspeção;
✲ Construção robusta: Fabricado com chapa galvanizada para maior durabilidade;
✲ Eficiência comprovada: Oferece eficiência de recuperação térmica de 68% e de umidade de 65%;
✲ Motor com mancais de rolamento para proporcionar alta durabilidade e baixo nível de ruído;
✲ Vazões Máximas: até 2239m³/h (G4/M5);
✲ Segurança: IP X4 / Classe I.
Benefícios:
✲ Redução de perdas térmicas: Ao transferir energia térmica entre os fluxos de ar, o CRS minimiza a necessidade de sistemas de aquecimento ou resfriamento adicionais.
✲ Eficiência energética: Diminui os custos operacionais e melhora a performance do sistema de climatização do ambiente.
Especificações Técnicas

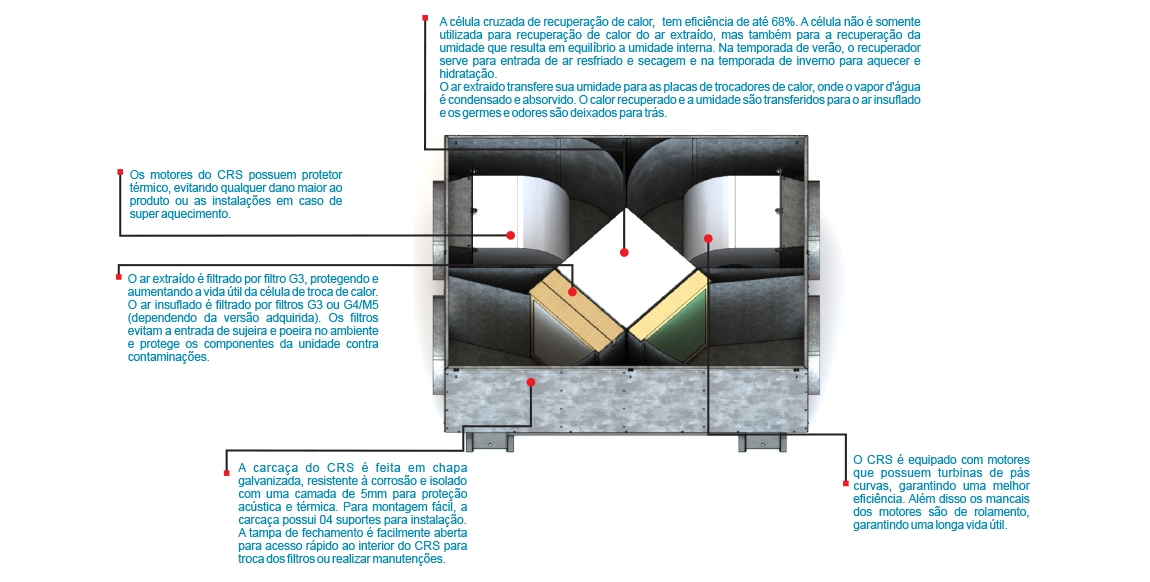

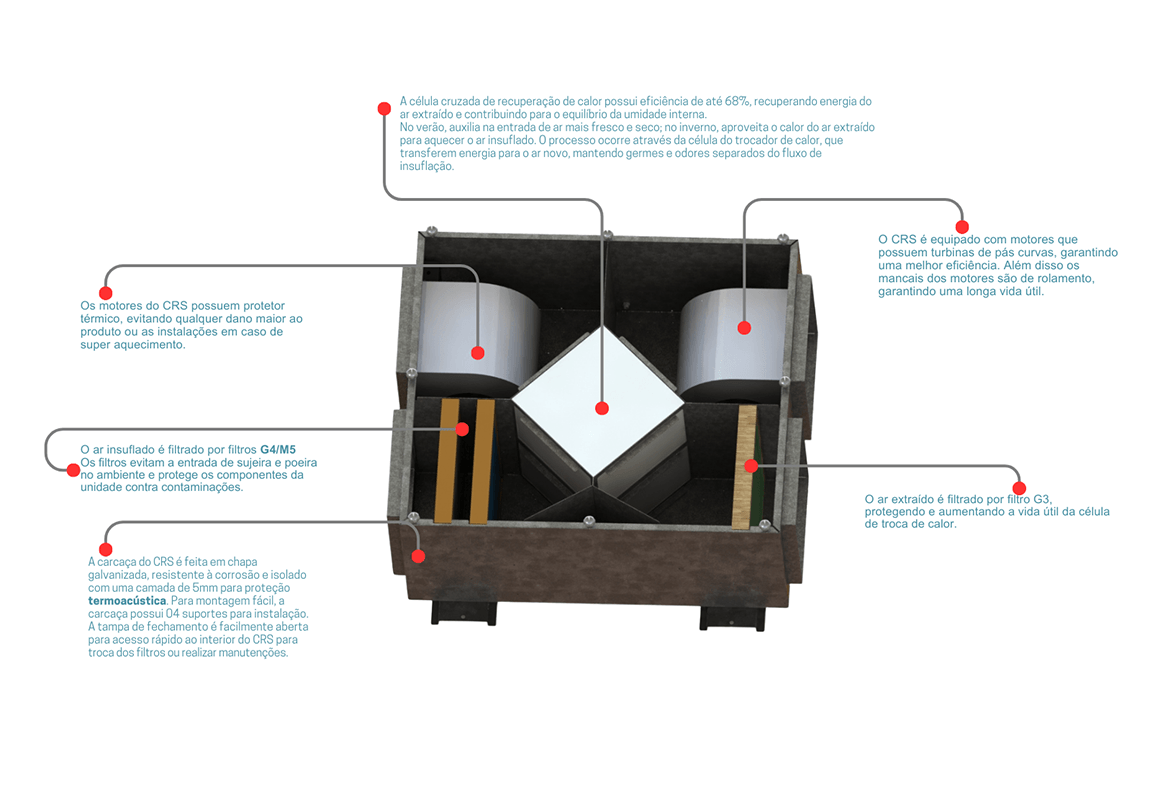

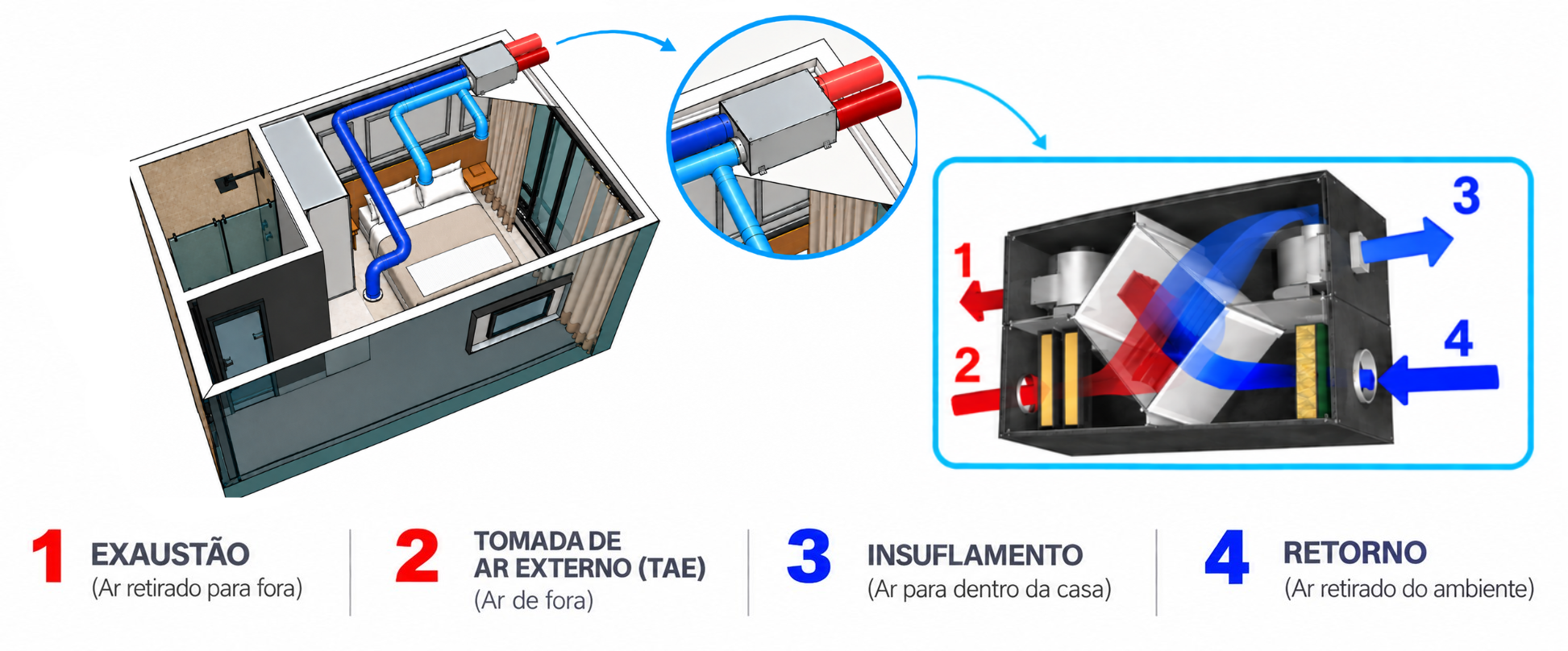

Lógica de Funcionamento
1 – Ar extraído do ambiente (frio ou quente):
O ar do ambiente é deslocado pelo motor, passa por um filtro para remoção de impurezas e chega à célula de recuperação térmica. Nessa célula, o ar transfere sua energia térmica para os elementos internos e, em seguida, é exaurido para o exterior.
2 – Ar insuflado do exterior:
O ar do ambiente externo é movido pelo motor, filtrado para purificação e, em seguida, passa pela célula recuperadora. A célula absorve parte da energia térmica do ar extraído do interior e, após isso, o ar é insuflado de volta para o ambiente.
3 – Recuperação de energia térmica:
O ar de dentro e o de fora cruzam-se através da célula de recuperação térmica. Esse processo reduz as perdas de energia térmica, ajudando a otimizar o sistema e diminuindo os custos operacionais para o aquecimento ou refrigeração do ar, tornando o ambiente mais eficiente energeticamente.
| MODELO | ||||
|---|---|---|---|---|
| 355 M G4/M5 | 355 T G4/M5 | |||
| Vazão Máxima | m³/h | Exaustão | 1678 | 2239 |
| Insuflamento | 1517 | 2017 | ||
| CFM | Exaustão | 987 | 1317 | |
| Insuflamento | 892 | 1187 | ||
| Frequência [Hz] | 50/60 | |||
| Potência Motor [W] | 450 | 1350 | ||
| Potência Total Absorvida [W] | 1150 | 1850 | ||
| Nível Pressão Sonora [dBA] | 61 | 63 | ||
| Tipo de Tensão [V] | Monofásica | Trifásica | ||
| Tensão [V] | 230 | 380 | ||

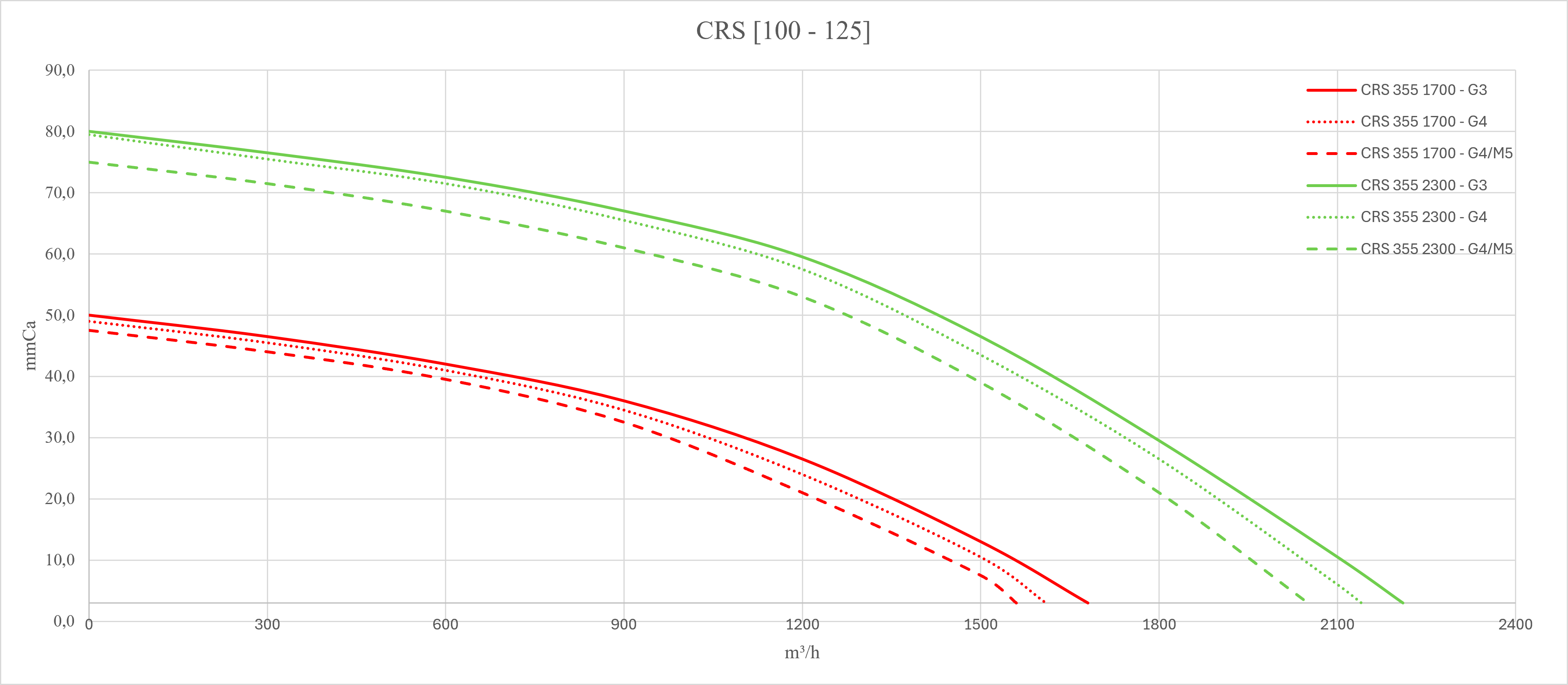

| Pressão Máxima [mmca] | Exaustão | 50 | 80 | |
| Insuflamento | 48 | 75 | ||
| Duto [Pol] | 66 | 77 | ||
| Material de Isolação | Polietileno de baixa densidade expandido – células fechadas (PEBD) colaminada com película de alumínio. | |||
| Filtro de exaustão | G3 | G3 | ||
| Filtro de insuflamento | G4/M5 | G4/M5 | ||
| Eficiência de recuperação térmica | 68 % | |||
| Eficiência de recuperação de umidade | 65 % | |||
| Modo de recuperação e material | Cruzado com papel Enthalpy | |||
Modelos

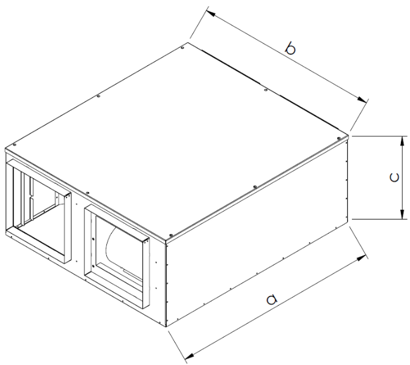

| MODELO | Dimensional (mm) | ||
|---|---|---|---|
| A | B | C | |
| CRS 355 M | 1384 | 1100 | 481 |
| CRS 355 T | 1284 | 1160 | 546 |
