La Línea FH fue diseñada para mejorar la calidad del aire en espacios cerrados, siendo compacta y de alta eficiencia, lo que la convierte en una solución ideal para aplicaciones de extracción en espacios reducidos. En general, los extractores ayudan a eliminar olores e impurezas en lugares con poca o nula ventilación, promoviendo la renovación del aire y asegurando mayor confort para los ocupantes.
La versión FH sin filtro cuenta con motores radiales de alta presión y caudal. Rango de temperatura de funcionamiento (-40°C a +65°C). Construidos en chapa reforzada, estos equipos tienen un sellado especial en las juntas y tapas de acceso, lo que proporciona mayor resistencia y durabilidad.
Sobre el Producto
Características principales:
Modelo Constructivo:
✲ Motor con rodamientos y accionamiento directo, eliminando poleas y correas;
✲ Caja eléctrica interna con acceso lateral, facilitando la instalación y el mantenimiento;
✲ Instalación versátil, con posibilidad de montaje en posición vertical u horizontal;
✲ Protector térmico.
Funcionamiento:
✲ Bajo consumo de energía;
✲ Equipo silencioso;
✲ Alto caudal y presión (ventilador radial).
Equipo:
✲ Modelos disponibles en tamaños de 100 a 400 mm;
✲ Modelos superiores a 250 mm exclusivamente con boca rectangular.
Temperatura de trabajo: -40 °C / 65 °C
Especificaciones Técnicas
| MODELO | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 100 | 125 | 150 | 200 | 250 | 315 | 355 | 400 | ||
| Caudal Máximo | m³/h | 245 | 343 | 644 | 970 | 1548 | 2048 | 2491 | 3447 |
| CFM | 144,1 | 201,7 | 378,7 | 570,4 | 910,2 | 1204,2 | 1464,7 | 2026,8 | |
| Frecuencia | Hz | 50 / 60 | |||||||
| Potencia Total Absorbida | W | 73,9 | 70,2 | 88,9 | 104,8 | 170,3 | 308,7 | 171,2 | 454,7 |
| Nivel de ruido | dBA | 55 | 55 | 57 | 60 | 63 | 65 | 61 | 63 |
| Tensión Monofásica | V | 220 | |||||||
| Presión Máxima | mmCA | 38,0 | 40,0 | 43,0 | 65,0 | 53,0 | 55,0 | 43,0 | 57,0 |
| Duto | inch | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| Peso | KG | 10 | 10 | 12 | 16 | 25 | 28 | 33 | 42 |
*Especificaciones para 220 V / 60 Hz. Nivel de presión sonora radiada a 3 m en campo libre, con conductos en la aspiración y la descarga. Banda de 1/3 de octava: 2,5 kHz.

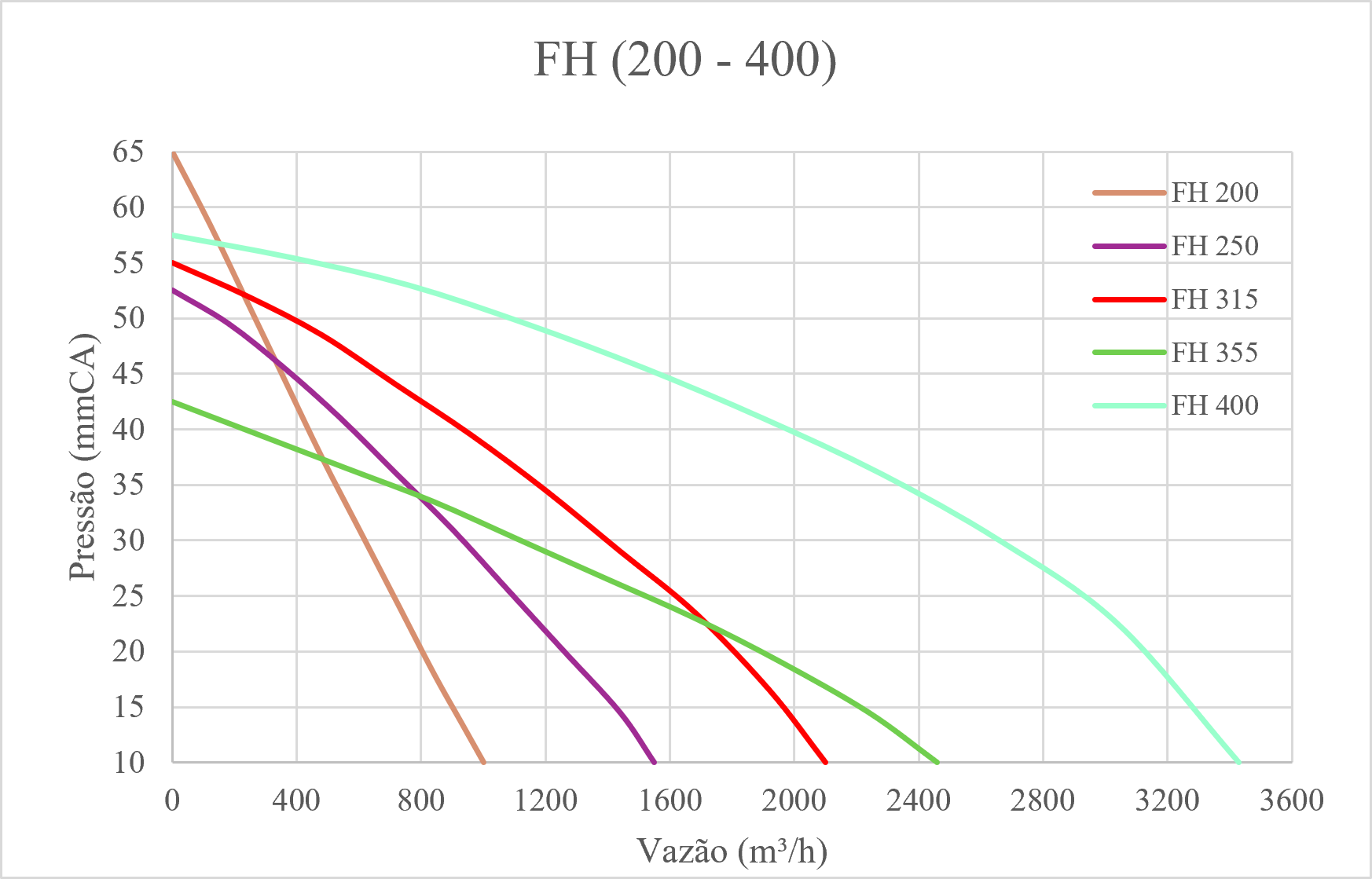

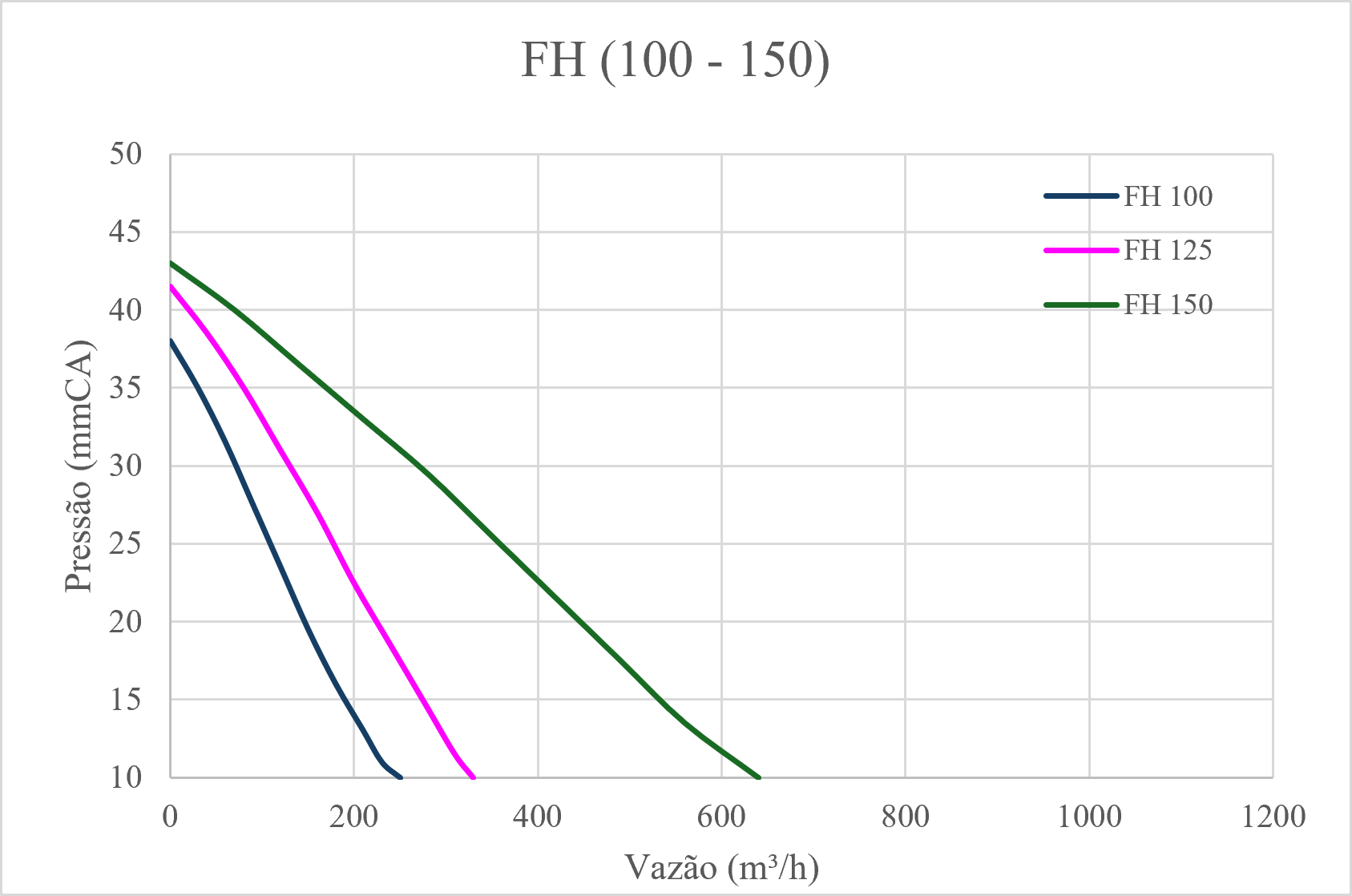

Curvas de Rendimiento
Modelos
| MODELO | Dimensiones (mm) – Boca Circular | |||
|---|---|---|---|---|
| A | B | C | D | |
| FH 100 / 125 | 98/124 | 562 | 390 | 185 |
| FH 150 | 149 | 722 | 429 | 203 |
| FH 200 | 198 | 760 | 448 | 225 |
| Modelo | Dimensiones [mm/pulg] – Boca Rectangular | ||||
|---|---|---|---|---|---|
| B | C | D | E | F | |
| FH 250 | 890 | 573 | 289 | 470 | 190 |
| FH 315 | 937 | 574 | 339 | 470 | 240 |
| FH 355 | 906 | 638 | 387 | 530 | 290 |
| FH 400 | 1087 | 720 | 425 | 590 | 320 |
