A nova linha FHB apresenta insufladores de ar de alta performance, projetados para tomada de ar externo, com motores radiais de alta pressão e grande vazão de ar. Esses insufladores são ideais para sistemas de ventilação e climatização, atendendo a uma ampla gama de necessidades, incluindo aplicações de reforço de linha (“Booster”).
Equipados com um sistema de filtragem de alta qualidade e classificação até F9, eles garantem a remoção eficiente de partículas, proporcionando ar limpo e saudável. Além disso, são altamente resistentes e podem ser usados em ambientes com umidade relativa de até 100%, sem comprometer o desempenho.
Versatilidade e Conectividade
A NBR 7256 define diretrizes rigorosas para a qualidade do ar em ambientes hospitalares, especificando a necessidade de filtragem F8 no insuflamento de ar após a serpentina de um sistema de ar-condicionado.
Nesse contexto, o FHB com filtragem até F9 pode ser instalado a jusante de um evaporador built in comercial (ou trocador de calor hidrônico), adaptando-o para instalações hospitalares.
Conformidade e Qualidade
Os insufladores da linha FHB atendem às normas NBR 7256 para ambientes hospitalares e são versáteis, podendo ser usados também em outras aplicações de conforto conforme a NBR 16401/3, adequando-se a diversas necessidades em ambientes controlados.
Soluções de Filtragem e Vedação Eficiente
Ampla variedade de filtros [ G4, M5, F8 e F9].
Devido à aplicação de filtros F8, o FHB possui uma construção estanque com especial preocupação ao formato de fixação dos filtros. Utiliza-se suportes estanques com engates rápidos que comprimem bordas rígidas contra a moldura dos filtros, evitando vazamentos.
Sobre o Produto
Construção Robusta e Eficiente
A linha FHB foi projetada para oferecer praticidade e resistência, com um perfil compacto que a torna ideal para espaços com limitações de altura entre forros.
As conexões de aspiração e descarga são fabricadas em geometria retangular, facilitando a transição entre equipamentos e dutos de distribuição de ar.
O acesso fácil pela tampa superior (ou inferior, caso equipamento seja instalado invertido), simplifica a inspeção e manutenção.
Características Principais:
✲ Compacto e silencioso;
✲ Eficiência energética;
✲ Possibilidade de instalação na vertical ou horizontal;
✲ Ampla faixa de temperatura de trabalho, de 5ºC a +60ºC;
✲ Dispensa o uso de polias e correias, simplificando a instalação e manutenção;
✲ Tampa superior com acesso fácil aos filtros e motor;
✲ Fechos rápidos (manípulos) para acessar a parte interna do gabinete;
✲ Construção em chapa galvanizada e revestido com manta elastomérica;
✲ Revestido por isolamento térmico para evitar condensação;
✲ Acionamento direto com motor EC de fácil regulagem o que facilita a instalação, o ajuste de vazão de ar e a operação;
✲ Motor EC, tensão 230 V, 50/60 Hz.
Opcionais
✲ Automação integrada para controle de pressão em função da saturação dos filtros;
✲ Controlador de potência manual para ajuste de rotação.
Especificações Técnicas
| MODELO | |||
|---|---|---|---|
| 500 | 700 | ||
| Vazão Máxima [m³/h] | m³/h | 800 | 900 |
| CFM | 470 | 530 | |
| Frequência [Hz] | 50/60 | 50/60 | |
| Potência Motor [W] | 160 | 160 | |
| Potência Total Absorvida [W] | 193,5 | 173,5 | |
| Nível Pressão Sonora [dBA] | 65 | 63 | |
| Tensão [V] | 1~230 | 1~230 | |
| Pressão Máxima [mmca] | 71 | 68 | |
| Bocal Ret. / Red. [mm] | 170×520 | 170×650 | |
| Peso [kg] | 35 | 45 | |

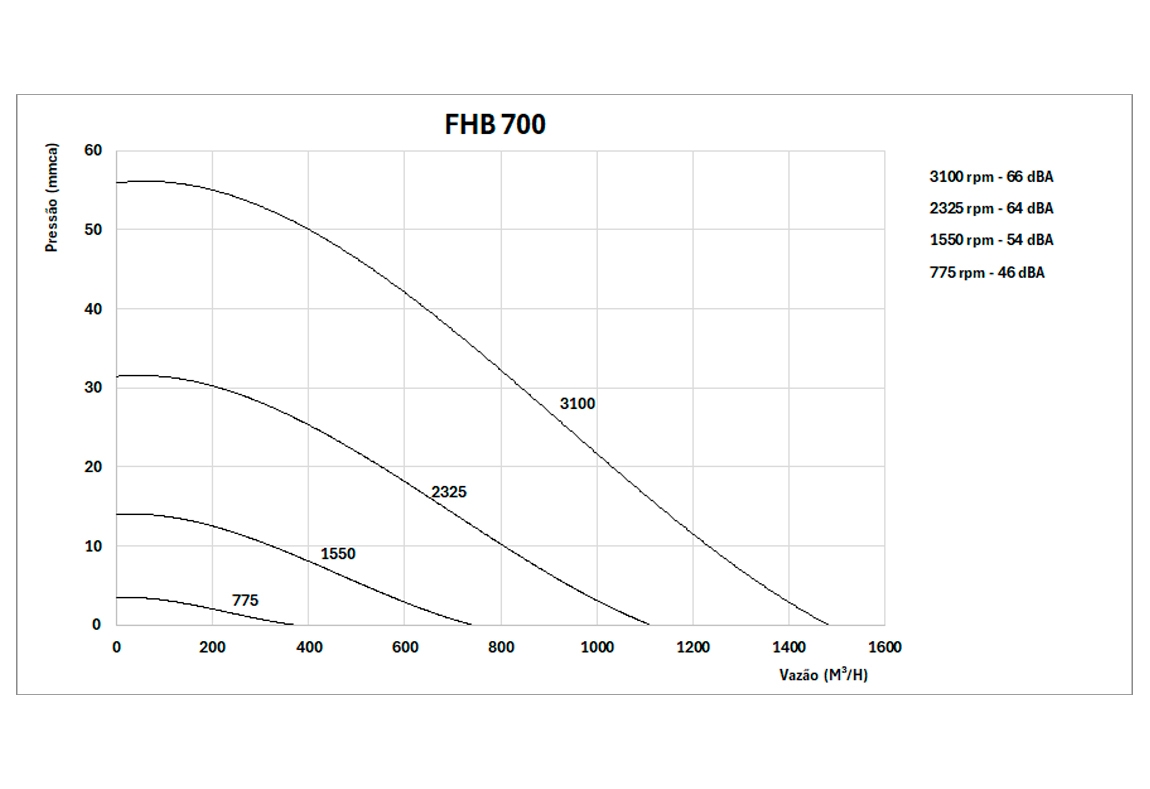

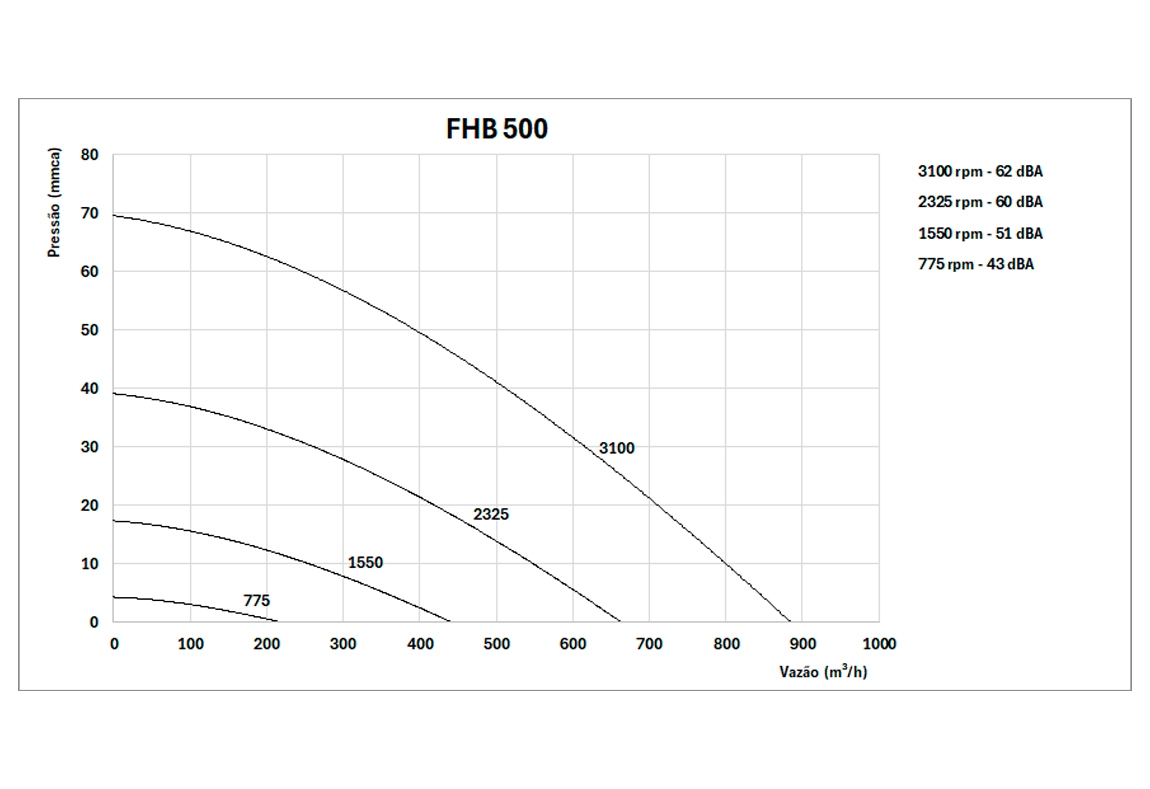

| FHB 500 | FHB 700 | ||
|---|---|---|---|
| Pressão (mmca) | Vazão (m³/h) | Pressão (mmca) | Vazão (m³/h) |
| 0 | 800 | 0 | 900 |
| 4 | 746 | 5 | 855 |
| 20 | 556 | 12 | 786 |
| 40 | 405 | 24 | 680 |
| 54 | 284 | 27 | 656 |
| 64 | 181 | 41 | 488 |
| 71 | 0 | 51 | 355 |
| 61 | 249 | ||
| 68 | 0 | ||
| Dimensões (mm) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Exaustor | |||||||||||
| Modelo | A | B | C | D | E | F | ØG | H | I | J | K |
| FHB 500 | 520 | 170 | 641 | 1094 | 60 | 335 | 10 | 683 | 275 | 58 | 47 |
| FHB 700 | 650 | 170 | 789 | 1134 | 68 | 409 | 10 | 831 | 270 | 59 | 46 |
