Os ventiladores/exaustores Titan LS são do tipo Limit Load com pás retas inclinadas para trás de Simples Aspiração. Proporcionando eficiência, baixo ruído e confiabilidade superiores em comparação com ventiladores axiais.
Nossos ventiladores apresentam uma construção inovadora de voluta universal, que se adapta a qualquer posição de descarga de ar. Isso oferece agilidade na fabricação e a flexibilidade de alterar a posição em campo, sem dificuldades.
As instalações de exaustão e ventilação retiram grandes volumes de ar do ambiente, que devem ser compostos por entrada natural ou forçada, proporcionando renovação do ar. O sistema de exaustão e suas particularidades são produzidos conforme a necessidade de cada projeto e arranjo físico, amortecedores, dreno e porta de inspeção.
As aplicações dos Titan LS Universal abrangem desde HVAC industrial, controle de emissões e segurança contra incêndio até salas limpas, exaustão industrial e geração de energia.

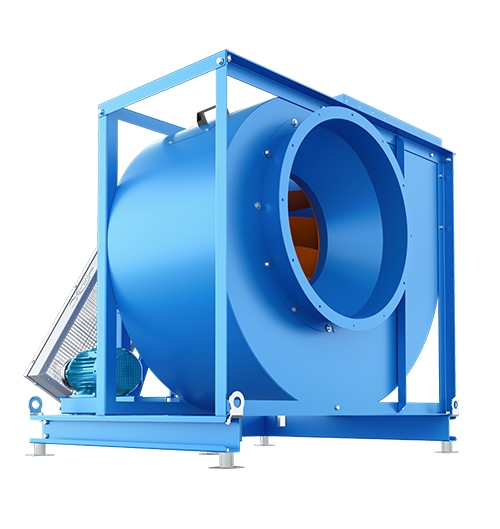

Sobre o Produto
Os ventiladores/exaustores Titan LS são disponibilizados com acionamento de correias e direto. A posição da carcaça e o lado de acionamento é determinado conforme posições. De padrão, caso não seja informado a posição, o motor será instalado no lado oposto à abertura de saída.
✲ Rendimento de até 81%;
✲ Carcaça com fechamento Pittsburgh;
✲ Protetor de correia reforçado;
✲ Modelos com vazão de 500 a 50.000m³/h;
✲ Modelos com pressão de 20 a 350 mmca;
✲ Rotores balanceados dinamicamente.
✲ Equipamento pintado;
✲ Mancal fora de fluxo (arranjos 1, 9);
✲ Mancal no fluxo (arranjo 3);
✲ Acionamento direto (arranjo 4).
Itens opcionais
✲ Junta flexível;
✲ Tela de proteção na captação do ar;
✲ Porta de inspeção;
✲ Amortecedores;
✲ Dreno;
✲ Sem pintura;
✲ Pintura acrílica;
✲ Pintura de poliuretano (anti raios-UV);
✲ Epóxi (resistente a maresia).
✲ Pás retas inclinadas para trás em aço 1045;
✲ Estrutura de voluta em chapa de aço 1020 galvanizado;
✲ Vazões de 1.000 a 50.000 m³/h;
✲ Pressões totais de 20 a 350 mmCA;
✲ Rotores balanceados conforme norma ISO21940.
Opções personalizadas incluem diferentes modelos de pintura, junta flexível de descarga, dampers gravitacionais e muito mais.
Especificações Técnicas

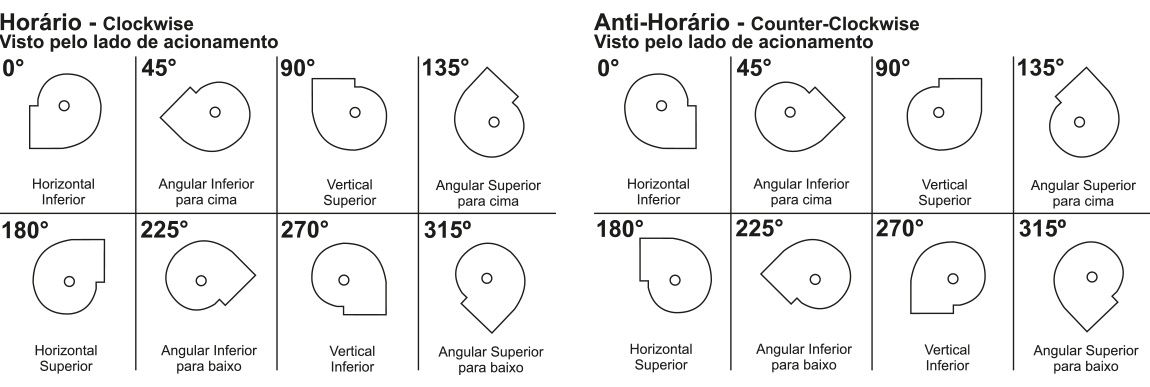

| Modelo | Tamanho | Arranjo | Classe | Posições |
|---|---|---|---|---|
| Titan LS | 200 a 1250 | 1, 3, 4 OU 9 | 1,11,111 e IV | Horário ou Anti-Horário em O, 45, 90,135,180,225,270, 315 graus |
| Motor nas posições W e Z | ||||

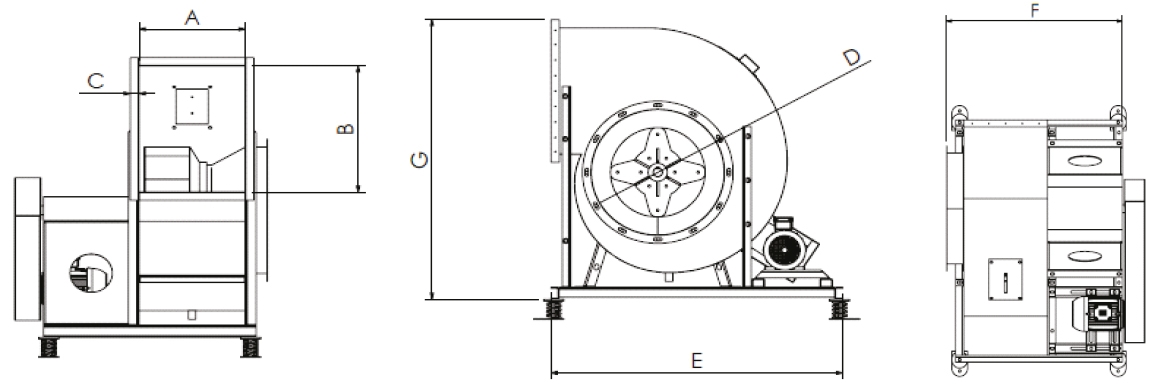

Modelos
| Modelo | Dimensões (mm) | Peso [kg] | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | ||
| 200 | 160 | 200 | 35 | 200 | 650 | 530 | 515 | 25 |
| 224 | 180 | 224 | 35 | 224 | 680 | 550 | 575 | 28 |
| 250 | 200 | 250 | 35 | 250 | 720 | 570 | 640 | 32 |
| 280 | 224 | 280 | 35 | 280 | 780 | 600 | 720 | 45 |
| 315 | 250 | 315 | 35 | 315 | 856 | 636 | 740 | 52 |
| 355 | 280 | 355 | 35 | 355 | 856 | 715 | 835 | 58 |
| 400 | 315 | 400 | 40 | 400 | 1076 | 760 | 915 | 65 |
| 450 | 355 | 450 | 40 | 450 | 1076 | 840 | 1000 | 98 |
| 500 | 400 | 500 | 40 | 500 | 1276 | 940 | 1100 | 120 |
| 560 | 450 | 560 | 40 | 560 | 1276 | 1000 | 1240 | 135 |
| 630 | 500 | 630 | 40 | 630 | 1376 | 1060 | 1400 | 160 |
| 710 | 560 | 710 | 40 | 710 | 1680 | 1215 | 1650 | 195 |
| 800 | 630 | 800 | 40 | 800 | 1680 | 1282 | 1712 | 252 |
| 900 | 710 | 900 | 40 | 900 | 2100 | 1440 | 1926 | 300 |
| 1000 | 800 | 1000 | 40 | 1000 | 2335 | 1600 | 2140 | 340 |
