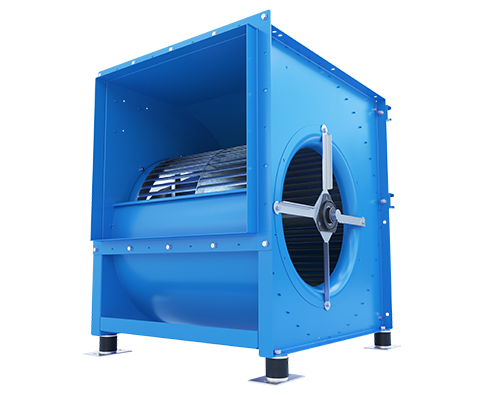

La línea Titan FD está compuesta por ventiladores centrífugos con álabes curvados e inclinados hacia adelante, en la dirección del flujo de aire, y un rotor de doble aspiración. Su construcción universal permite modificar la posición de descarga en campo, gracias al uso de elementos intercambiables. Los ventiladores Sirocco se utilizan frecuentemente en sistemas HVAC comerciales, residenciales y en aplicaciones industriales que requieren flujo de aire.
Sobre el Producto
*Producto sin pintura estándar.
Características Principales:
✲ Tipo: Ventiladores centrífugos con aspas curvadas hacia adelante y rotor de doble aspiración;
✲ Accionamiento: Directo o indirecto;
✲ Construcción: Universal, con componentes intercambiables para flexibilidad en la modificación de la posición de descarga;
✲ Material y montaje: Construcción económica, con piezas estampadas y montaje sencillo;
✲ Aplicaciones: Sistemas de calefacción, ventilación y aire acondicionado (HVAC) comerciales, residenciales e industriales;
✲ Presión: Baja y media presión.
Los ventiladores/extractores Titan FD Universal están disponibles con accionamiento directo o indirecto, y la posición de la carcasa y el lado de accionamiento se determinan según las necesidades del proyecto.
Por estándar, si no se informa la posición, el motor se instalará en el lado opuesto a la abertura de salida.
Especificaciones Técnicas
| Modelo | Tamaño | Disposición | Clase | Posiciones |
|---|---|---|---|---|

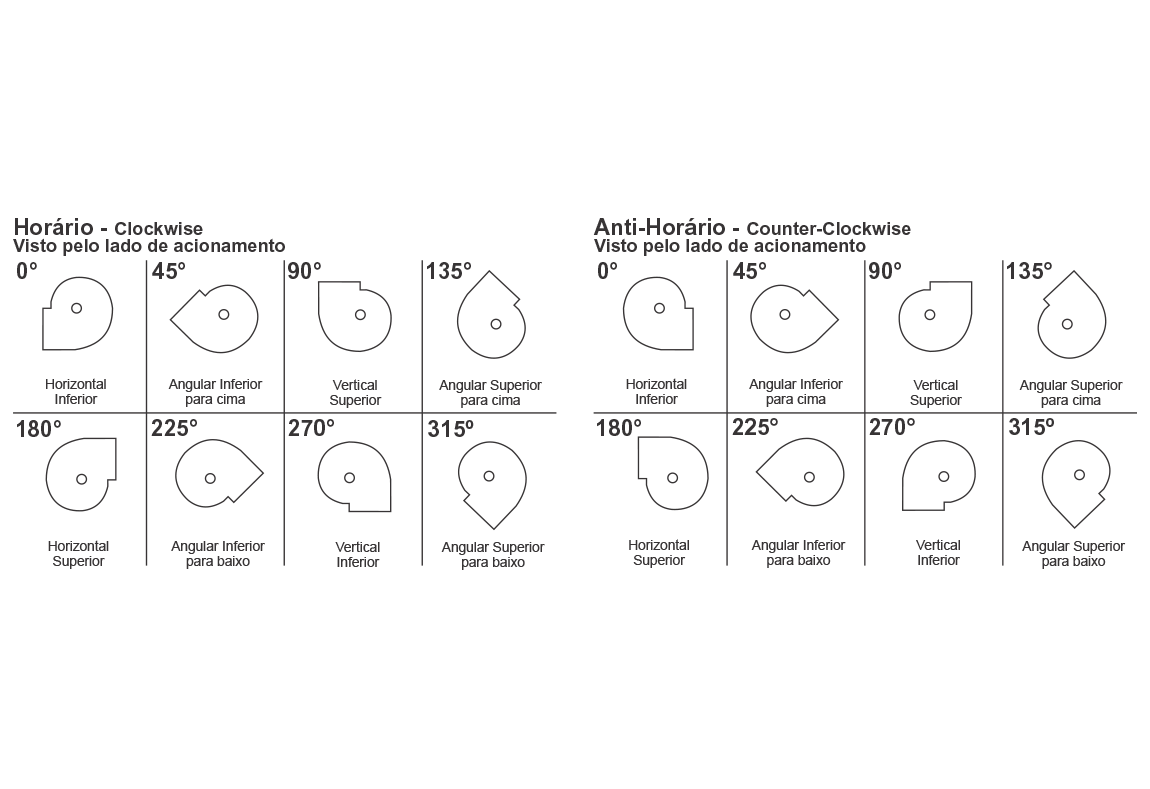

| Titan FD | 277 a 710 | 3 | I,II,III | Horario o Antihorario en 0, 45, 90,135, 180,225,270,315 grados |
Modelos

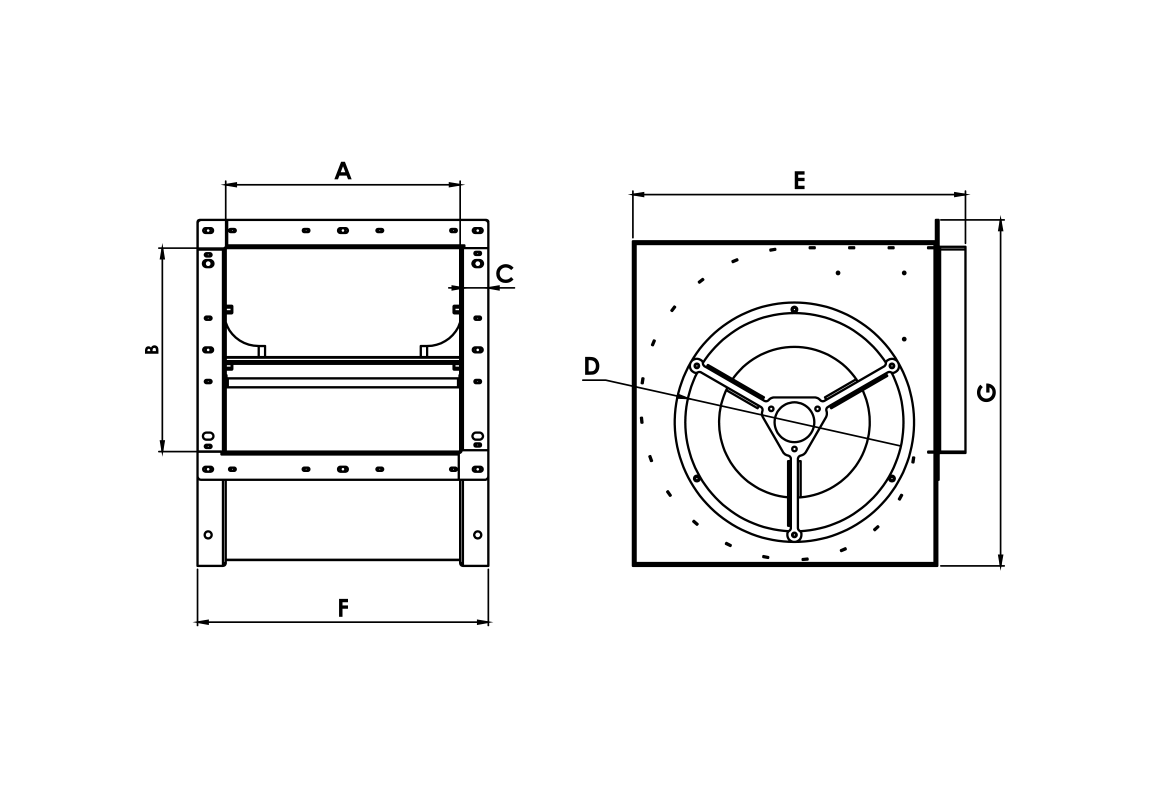

| Modelo | Dimensiones (mm) | Peso [kg] | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | ||
| 277 | 333 | 289 | 40 | 289 | 472 | 413 | 491 | 15 |
| 317 | 396 | 341 | 40 | 341 | 545 | 476 | 577 | 30 |
| 377 | 473 | 403 | 40 | 403 | 676 | 553 | 646 | 45 |
| 457 | 557 | 478 | 40 | 478 | 761 | 637 | 772 | 60 |
| 500 | 750 | 630 | 40 | 630 | 783 | 830 | 815 | 85 |
| 560 | 840 | 710 | 40 | 710 | 966 | 926 | 1039 | 112 |
| 630 | 945 | 800 | 40 | 800 | 993 | 1051 | 1046 | 140 |
| 710 | 1060 | 900 | 40 | 900 | 1110 | 1151 | 1109 | 165 |
